嵌入式暗装抽拉柜门扣手钣金结构

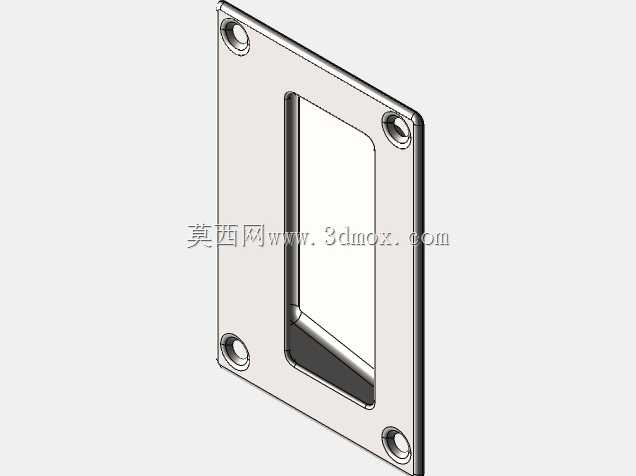

这款嵌入式暗装扣手，主要适配各类工业机柜、设备箱门、抽屉面板的内嵌安装需求，在需要保持安装面整体平整、无外凸构件剐蹭的场景下尤为适用，比如自动化设备的防护柜门、车间工具柜抽面、实验室测试设备舱门等位置，都能避免外凸拉手带来的通行剐蹭、物料勾挂问题。从结构设计来看，整体采用矩形薄板一体冲压成型，安装面为平整法兰边，四个角位预留沉头安装孔，安装后螺丝头完全沉入孔位，不会突出面板表面，保证安装完成后整个扣手与安装面板处于同一平面，没有突出的棱角。扣手的握持区域为内凹式长槽结构，槽体边缘做了圆角过渡处理，没有尖锐的冲压毛边，手指伸入握持时不会划伤皮肤，内凹深度刚好满足成年人四指指尖扣入的操作空间，抽拉柜门或者抽屉时的施力角度符合人体操作习惯，不需要刻意调整手部姿势就能顺畅施力。设计阶段优先考虑了安装边界的适配性，整体外轮廓为规则矩形，安装时只需要在对应面板上开出与扣手内凹腔体匹配的矩形开孔，将法兰边贴合在面板外侧，通过四个角的沉头孔用螺丝固定即可，不需要额外的焊接或者粘接工序，拆装维护都很方便。法兰边的宽度经过反复校核，既能够完全覆盖开孔边缘的加工误差，避免开孔缝隙外露影响外观，又不会因为边宽过大占用过多面板安装空间，对于面板厚度在1.2mm到2.5mm之间的冷轧钢板、铝板或者复合板材都能适配。内凹槽的底部做了微幅的斜面处理，一方面是冲压成型时便于脱模，减少钣金冲压过程中的应力集中，避免长期使用后槽体边角出现开裂变形，另一方面手指扣入时能更好地贴合指腹弧度，提升抽拉操作的握持手感。在实际设备配套场景中，这类暗装扣手经常用在需要频繁开关、但对外观平整度有要求的设备部位，比如生产线旁的工具储物柜、电气控制柜的侧门、检测设备的样品舱门，相比外凸式拉手，不会在人员走动、物料转运过程中发生勾挂，也能避免外力碰撞导致拉手变形脱落的问题。整个构件没有多余的拼接结构，一体成型的钣金结构强度足够承受日常开关门的抽拉力，正常使用场景下不会出现结构变形，表面做了哑光喷塑处理，既具备基础的防锈能力，也不会因为反光影响设备整体的视觉协调性。
