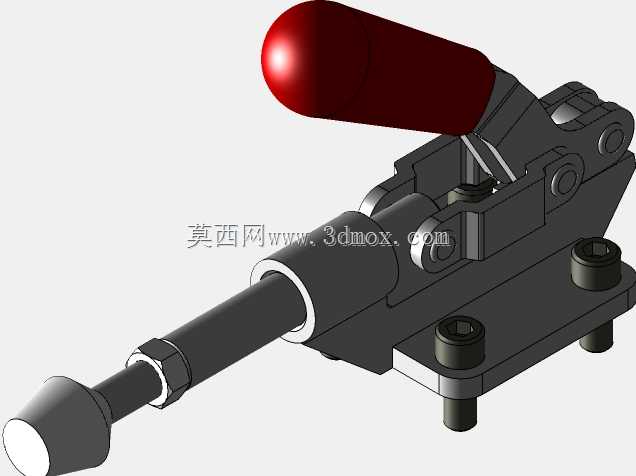

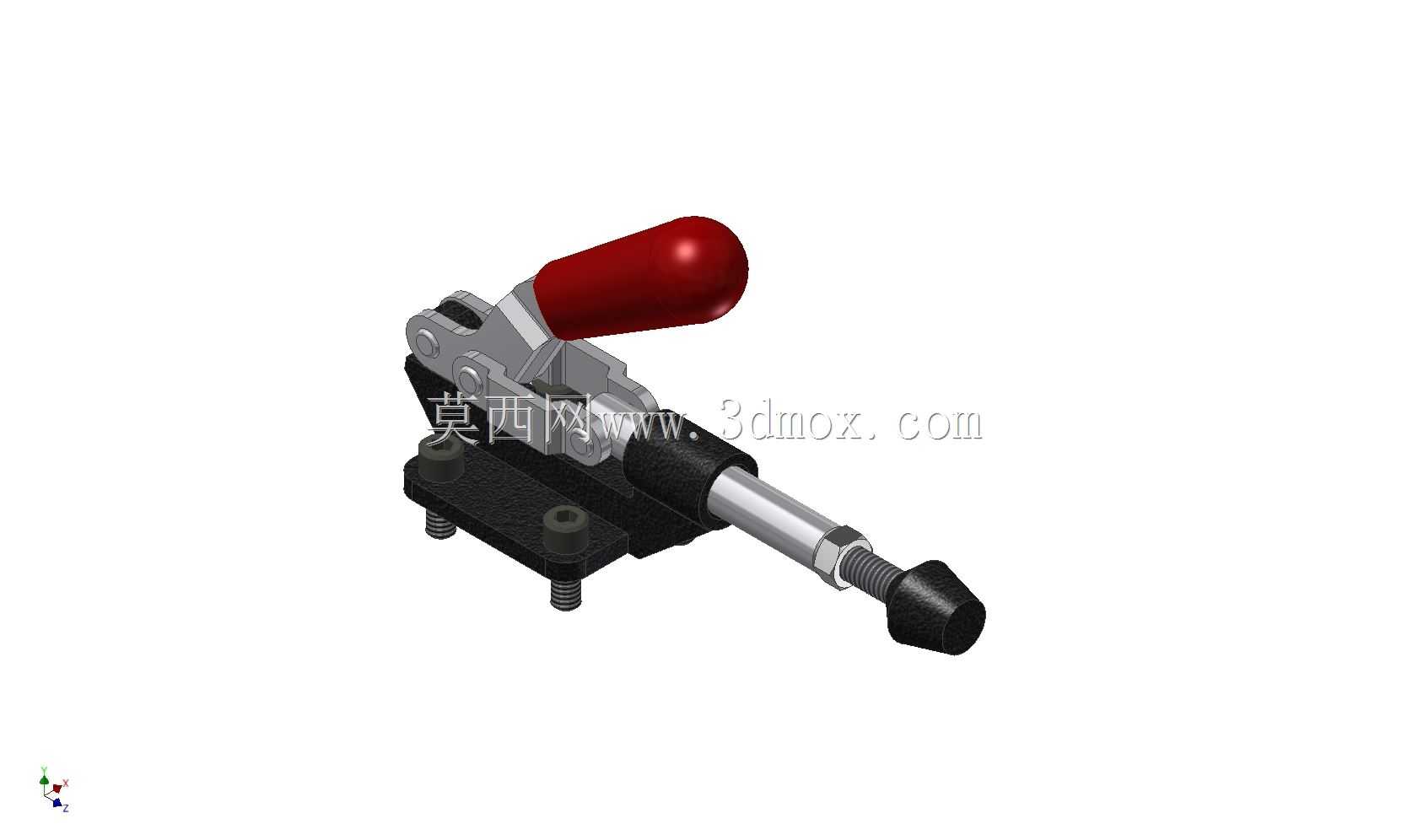

带橡胶压头的推拉式快速夹紧夹钳

在工装夹具设计、非标自动化产线搭建、小型工件焊接定位、木制品加工装夹、电子元器件组装治具等场景里，这类推拉式快速夹钳的出镜率极高，它依靠肘节机构的过死点锁止特性实现稳定夹紧，不需要额外的锁紧结构，操作人员扳动红色手柄即可完成夹紧与释放动作，单步操作耗时不到一秒，能大幅提升批量装夹的作业效率。这款夹钳的压头端加装了橡胶缓冲端头，在夹紧铜件、铝件、塑料件、漆面工件这类易产生压痕的材质时，橡胶头可以分散夹紧压力，避免工件表面出现夹伤、压痕、镀层脱落的问题，同时橡胶材质的摩擦力也能提升夹紧时的防滑性能，减少工件受切削力、焊接应力时出现的位移偏移。从结构设计来看，夹钳的底座采用带安装孔的铸铁基座，两个安装螺栓孔的孔位间距符合行业通用安装尺寸，基座上预留的定位凸台可以和工装板上的定位槽配合，安装时不需要反复调整同轴度，直接穿入螺栓即可完成固定。夹钳的行程调节通过压杆末端的锁紧螺母实现，转动调节螺母可以改变压头的伸出长度，适配不同厚度的工件装夹需求，调节完成后拧紧锁紧螺母就能防止工作过程中压杆出现窜动。夹钳的连杆铰接部位都做了渗碳淬火处理，长期反复扳动也不会出现铰接孔磨损、手柄松旷的问题，手柄部分采用浸塑工艺，表面摩擦力大，操作人员带劳保手套操作时也不会出现打滑脱手的情况。在设计配套工装时，需要注意夹钳的安装边界：压头完全伸出时的总长度、手柄扳动到锁止位置的摆动空间都要预留足够余量，避免手柄和工装其他部件产生运动干涉，夹钳的安装面要保证平面度，避免基座安装时受力变形导致锁止机构卡滞。这类夹钳的夹紧力属于中等规格，适合夹紧力需求在几十公斤级的装夹场景，不适合重载切削、大冲击力加工的装夹工况，在治具设计选型时，要根据工件的加工受力方向选择夹钳的安装方位，尽量让夹紧力方向垂直于工件定位基准面，避免产生分力导致工件翘起移位。
