三手柄手动锁紧法兰式工装夹具结构

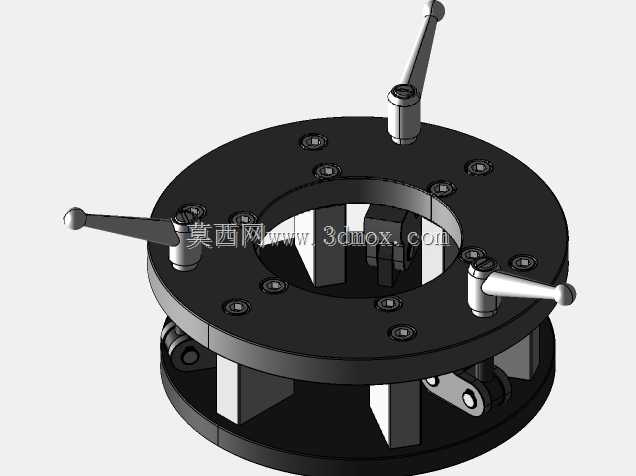

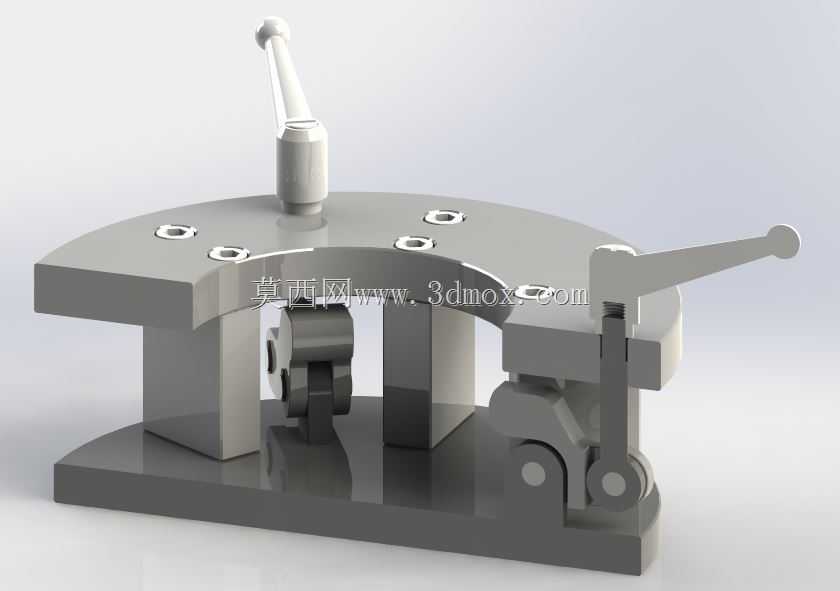

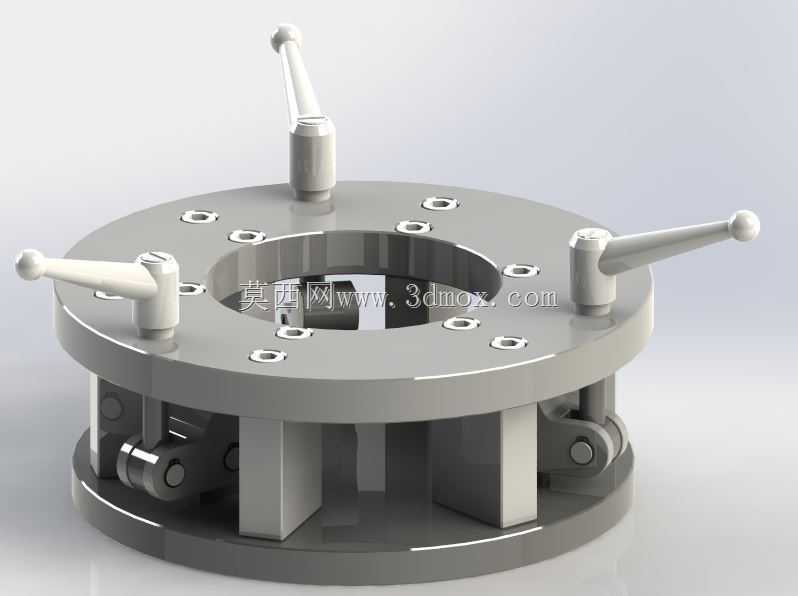

这款手动锁紧夹具主要应用于机加工工位的工件快速装夹场景，常见于立式车床、钻床、磨床的回转工作台配套使用，也可适配焊接变位机、装配转台的工件固定需求，针对盘类、环类薄壁工件的装夹做了专门的结构优化，避免传统卡盘装夹带来的薄壁件变形问题。从结构设计来看，上部法兰盘沿圆周均匀分布12个安装沉孔，可通过内六角螺栓直接固定在设备工作台端面，安装孔的节圆尺寸适配主流250mm规格回转工作台的安装孔位，法兰中心预留大直径通孔，可满足长轴类工件穿过、或是加工过程中排屑、冷却液流通的需求，通孔直径覆盖常规160mm以内的工件过孔要求。三个操作手柄沿法兰圆周120°均匀分布，操作时无需借助额外工具，手动扳动手柄即可驱动内部的连杆锁紧机构动作，下部的夹爪同步做径向收拢或张开动作，实现对工件内孔或是外圆的夹紧定位，三个夹爪的同步精度控制在0.02mm以内，装夹后工件的同轴度可满足半精加工、精加工的形位公差要求。设计时特意将锁紧机构的传动连杆布置在上下法兰之间的空腔内，所有铰接点都预留了润滑注油通道，日常维护时只需定期注入润滑脂即可保证机构动作顺畅，避免加工产生的切屑、切削液进入铰接部位造成卡滞。下部的夹爪安装面做了可更换设计，可根据被装夹工件的外形更换对应形状的夹爪垫块，无论是夹持外圆、内撑内孔，还是针对异形工件的仿形夹持，都可以通过更换垫块快速适配，无需改动主体结构。夹具体的整体高度控制在120mm以内，安装后不会过多占用设备的轴向行程空间，对于行程有限的小型机床也能适配，外圆最大直径300mm，不会和机床的护罩、刀架等周边部件产生运动干涉。手动操作的手柄长度做了人机工程优化，操作力控制在150N以内，操作人员单手握持即可完成锁紧与松开动作，长时间重复装夹操作也不易产生疲劳，锁紧状态下具备自锁特性，即使加工过程中存在切削振动，夹爪也不会出现松脱问题，装夹可靠性远高于普通的螺旋压紧结构。
