工业零部件尺寸检测专用检具结构

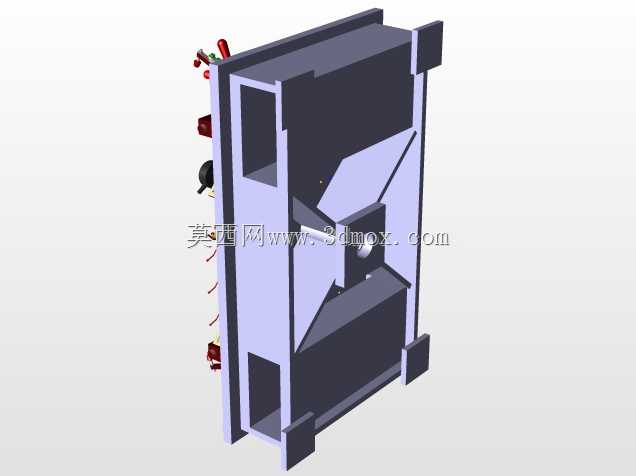

这款检具主要面向机加工零部件的量产线在线检测场景，在汽车零部件、通用五金件的批量生产环节，可替代传统人工卡尺、百分表抽检的低效模式，实现工件关键形位公差、装配尺寸的快速符合性判定，适配产线节拍下的全检或高频抽检需求，能有效降低不合格件流入下道工序的概率。从结构设计逻辑来看，整体采用框架式立式布局，主体支撑结构选用刚性充足的型材拼接成型，安装基准面经过平面度精磨处理，保证检测过程中基准不发生偏移，避免因检具自身形变带来的检测误差。框架内部设置多组定位挡块与仿形支撑面，定位面的位置完全匹配被测工件的装配基准，工件放入后可快速完成定位，无需反复调整装夹位置，单次装夹检测耗时可控制在十秒以内，适配产线快节奏的检测需求。检具侧边集成布置了多组检测触点与快插式检测接口，可同时覆盖工件的孔位位置度、面轮廓度、相邻装配面间距等多个关键尺寸的检测，检测点位的排布完全规避工件的非检测区域，不会与工件的加强筋、凸起结构发生干涉，同时预留了足够的操作空间，方便操作人员取放工件。安装边界方面，整体框架的底部设置了四个可调式支撑脚，可根据现场工作台的平整度调整水平，支撑脚的安装孔位适配常见的检测工作台T型槽间距，无需额外制作过渡安装板即可完成固定；整体外形的宽度与深度控制在单人可操作的范围内，操作人员站在检具正前方即可完成所有检测操作，无需绕行调整位置。设计过程中充分考虑了长期使用的磨损补偿，所有与工件直接接触的定位块、检测块均采用可拆卸式结构，磨损后可单独更换，无需整体报废检具，同时检测块的安装位置预留了微调余量，可根据被测工件的工艺尺寸迭代快速调整检测阈值，无需重新制作整套检具，大幅降低产线工艺调整带来的检具改造成本。在实际使用场景中，这类检具通常布置在机加工工序的出口旁，操作人员完成工件加工后，可直接将工件放入检具完成检测，合格件直接流入下道装配工序，不合格件可第一时间隔离，避免批量不合格品的产生，相比传统的三坐标检测方式，无需专业检测人员操作，一线生产员工经过简单培训即可上手，大幅降低检测环节的人力成本。
