弹簧压紧式搭扣锁工业紧固结构

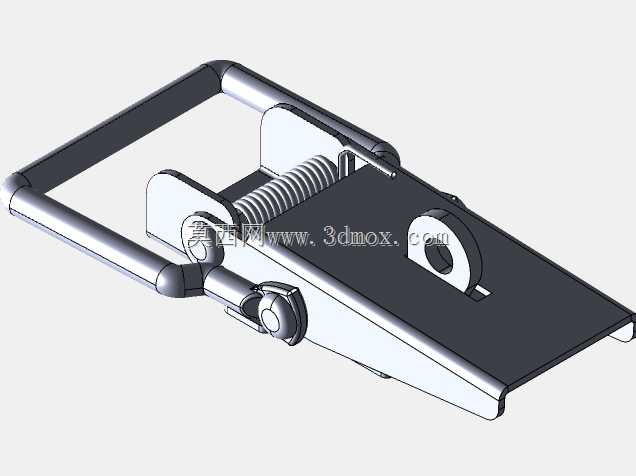

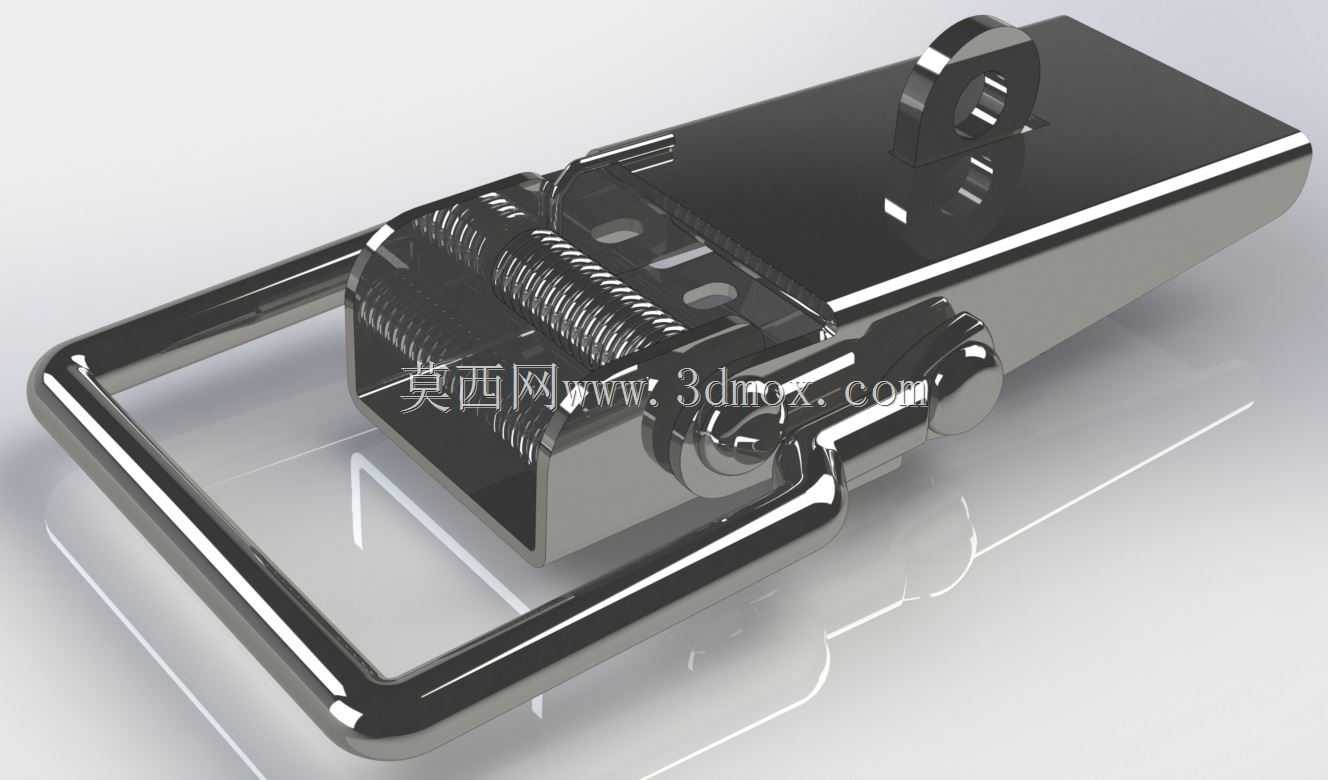

这类带弹簧压紧结构的搭扣锁，常被用在需要频繁开合、同时要求闭合后有稳定预紧力的场景里，比如中小型设备的检修门、工业工具箱侧盖、物流周转箱的扣合位，还有部分户外机柜的侧封板固定端，相比普通无弹簧搭扣，它能抵消设备运行中产生的小幅振动，避免锁扣因为持续震颤出现松脱移位的问题。从结构设计逻辑来看，整个锁体采用弯折钣金作为基底，安装板上预留的两个安装孔位，适配M4-M5规格的紧固件，安装时可以直接贴合在被固定件的平面上，不需要额外做沉台避让，安装板的延伸长度控制在合理范围，不会过多占用箱体侧壁的安装空间，适配壁厚1.2mm到3mm的各类钣金箱体、型材框架结构。锁扣的操作手柄采用圆钢弯折成型，握持边缘做了圆弧过渡，操作人员戴劳保手套操作时也不会出现硌手、滑脱的问题，手柄和底座之间的铰接点做了同轴度约束，开合过程中没有多余的旷量，扳动到锁止位时，内置的压缩弹簧会持续提供沿锁合方向的张紧力，即使被固定的接触面因为密封胶条老化出现1-2mm的压缩量变化，弹簧的补偿行程也能保证锁扣始终处于拉紧状态，不会因为密封件的形变出现闭合间隙。锁钩部分采用独立的挂装结构，对应配合的锁鼻可以根据安装距离灵活调整固定位置，允许锁体和锁鼻之间的安装距存在±3mm的装配误差，降低了现场安装时的对位精度要求，对于批量组装的设备来说，能有效减少装配环节的调校工时。整个锁具的外露部件都做了圆角处理，没有尖锐的冲切毛边，避免安装和操作过程中划伤操作人员，铰接位置的销轴采用铆接固定，不需要额外加装防松卡簧，长期反复开合也不会出现销轴脱出的问题，弹簧部件被包覆在锁体的内侧空间，不会直接和外部的灰尘、水渍接触，能减少弹簧锈蚀卡滞的概率，适配多数常规工业环境的使用要求。在做配套结构设计时，需要注意锁扣扳动到开启位时的手柄回转半径，预留足够的操作空间，避免手柄和周边的凸起结构出现干涉，同时锁止状态下手柄会贴合在安装板平面，不会突出过多额外的轮廓尺寸，不会影响设备整体的外观平整度。
