赛车重型摩托用多片离合器结构设计

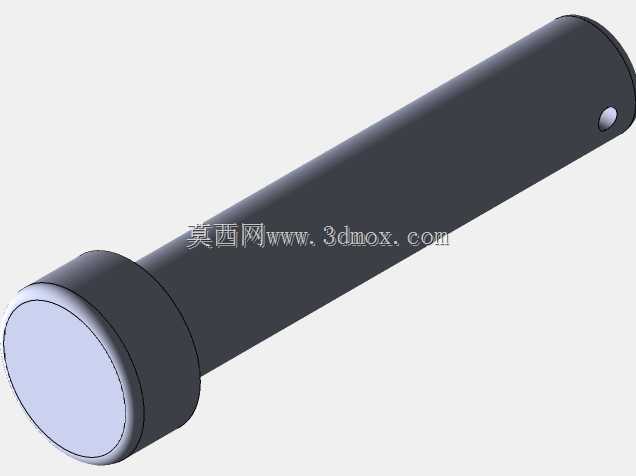

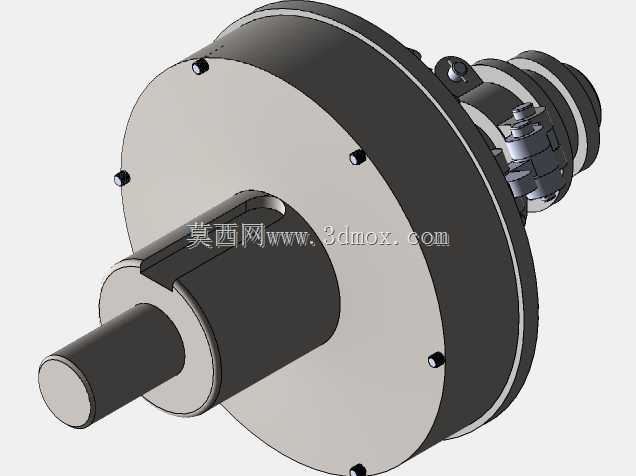

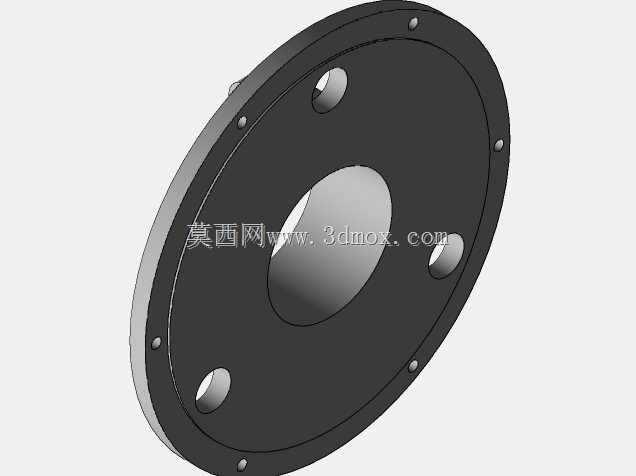

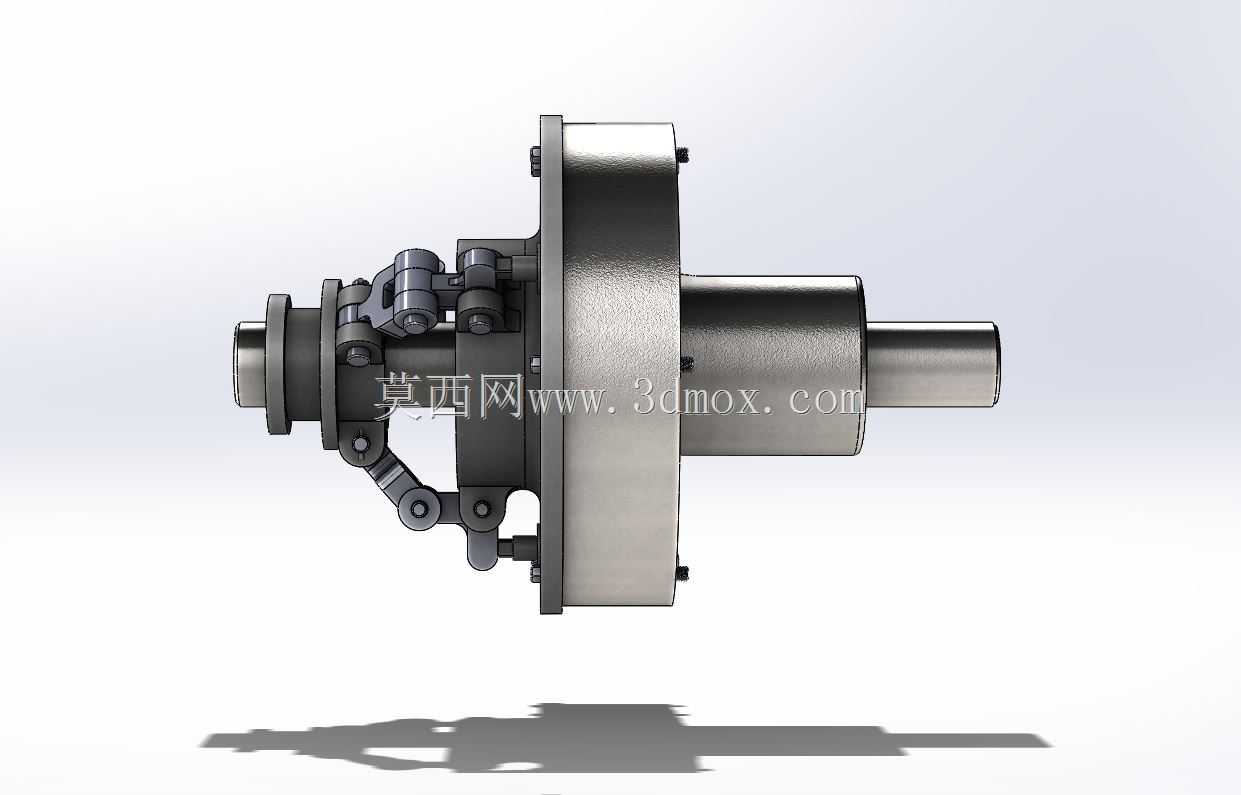

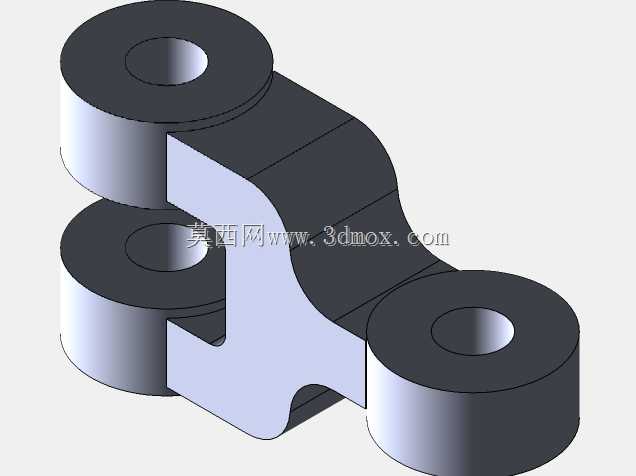

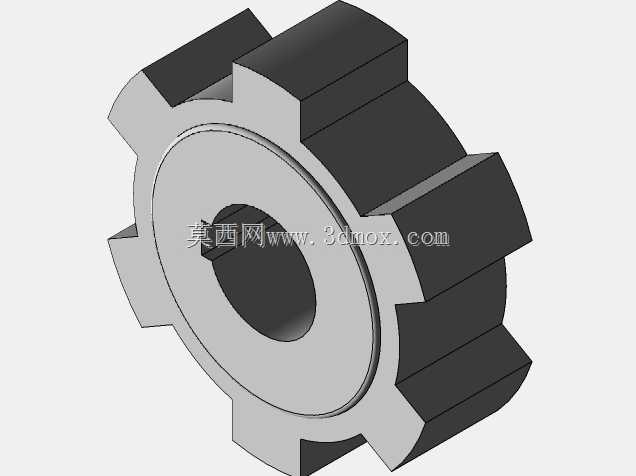

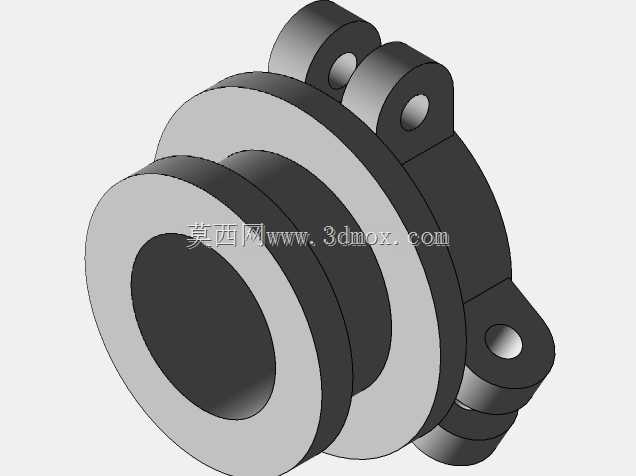

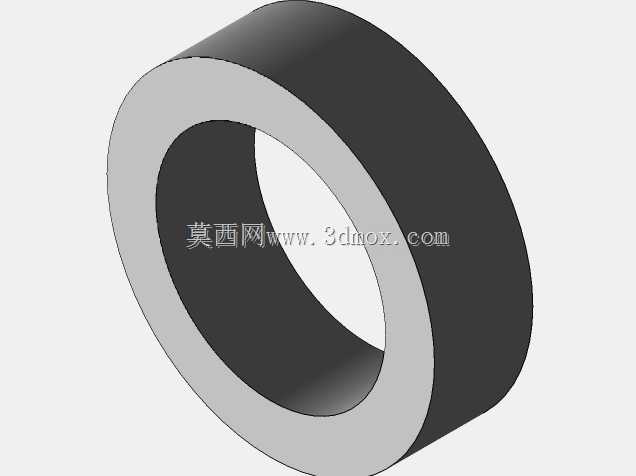

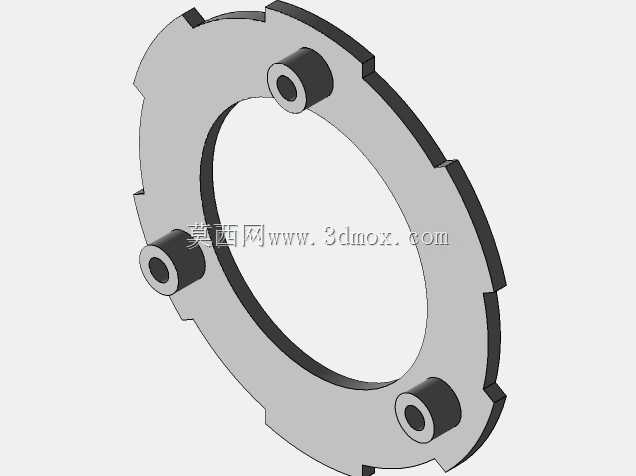

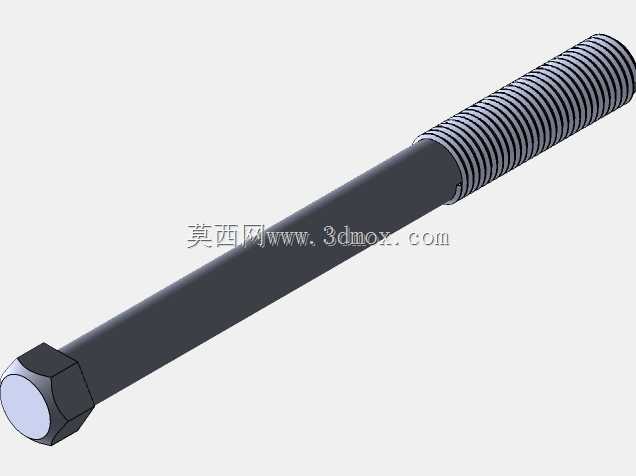

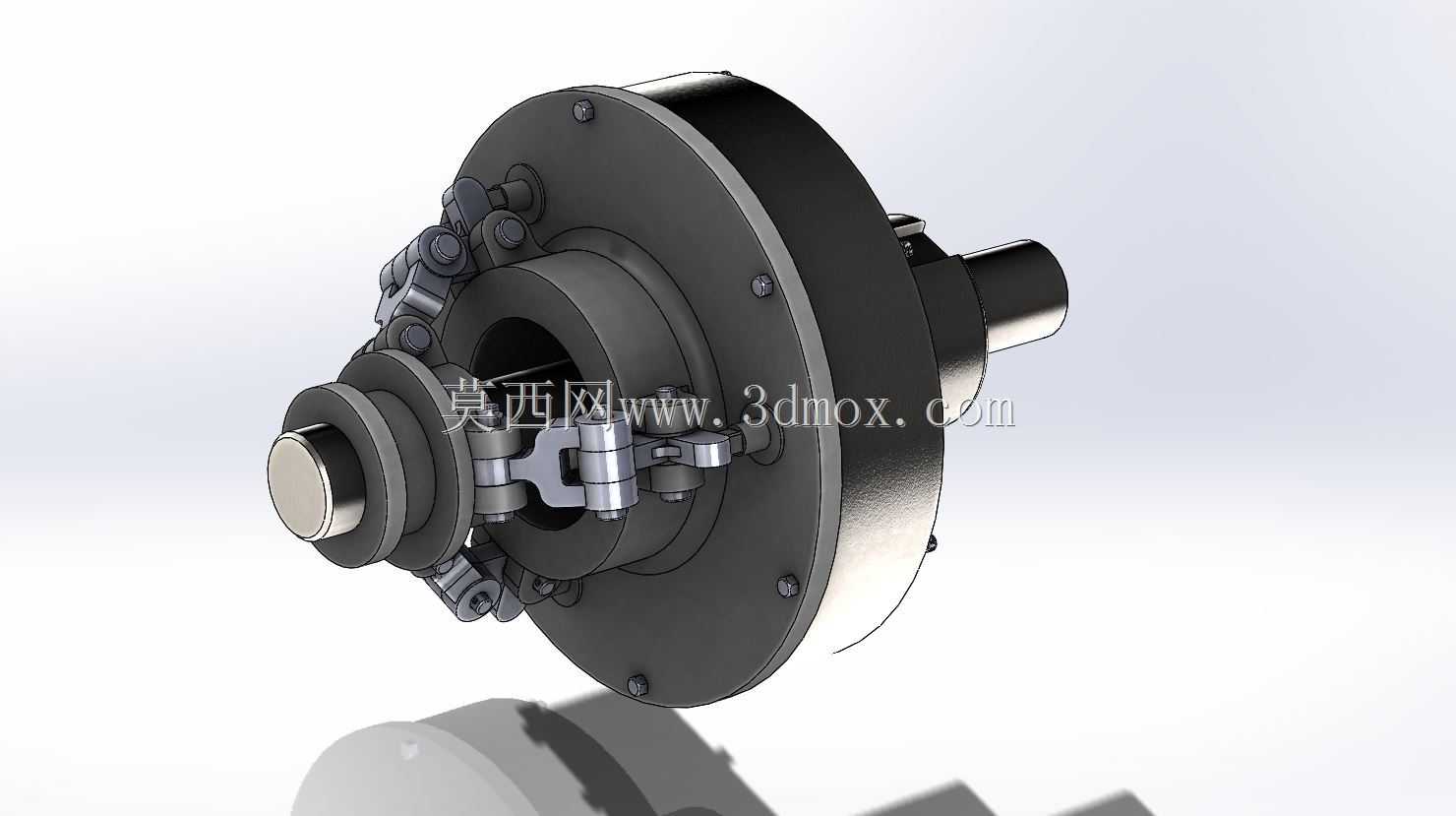

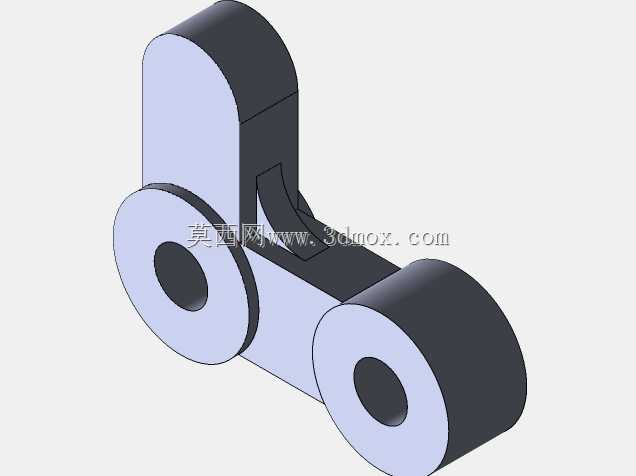

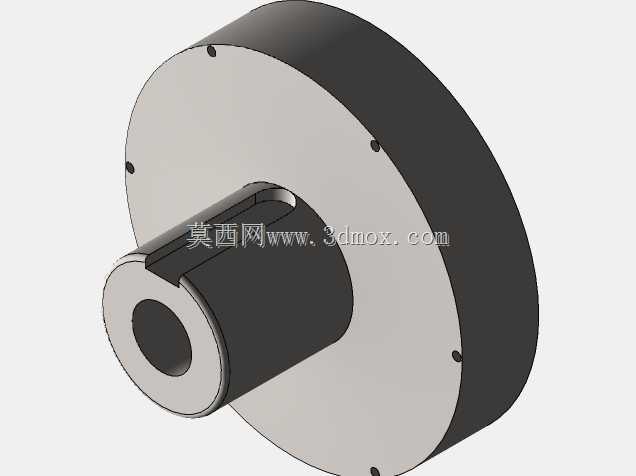

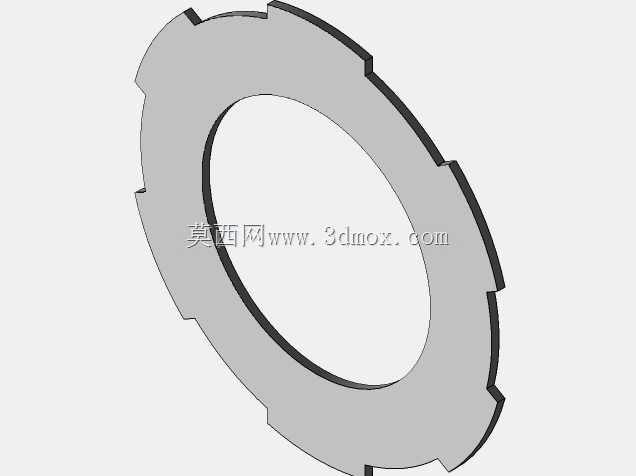

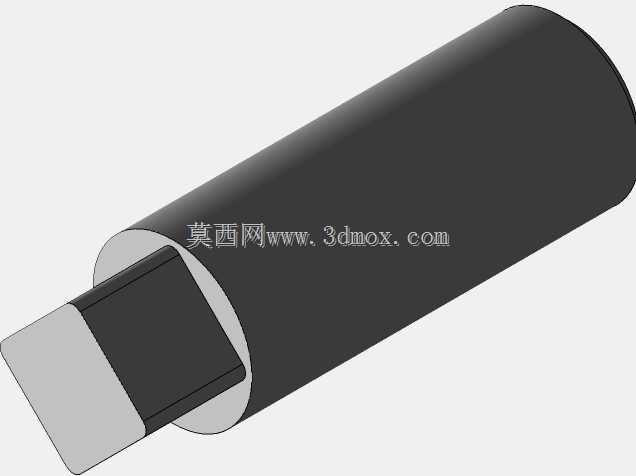

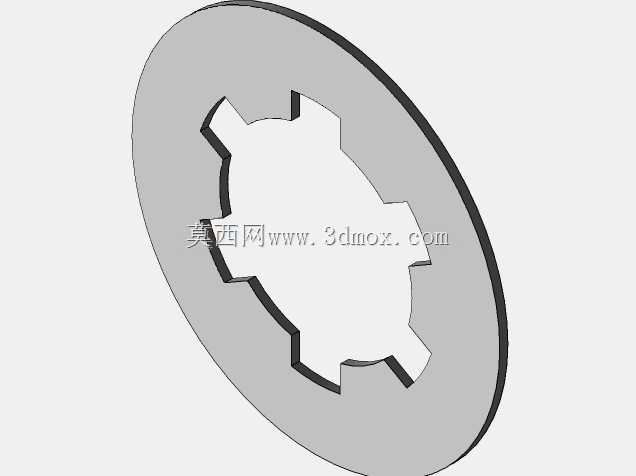

这套多片离合器结构，主要适配大排量赛车、重型摩托车的动力传输场景，核心作用是在动力输出端与传动系统之间实现平顺的动力接合与切断，满足高扭矩工况下的传动需求。和常见的单片离合器相比，多片摩擦副的布置形式让摩擦接触面积成倍提升，同等径向尺寸下能传递的扭矩上限更高，更适配大马力动力单元的输出特性，同时接合过程的摩擦面贴合更线性，不会出现单片结构容易产生的接合突兀、动力闯动问题，骑手操作时的容错空间更大，频繁换挡的工况下也能保持稳定的传动表现。从结构设计逻辑来看，整个总成采用同轴布置形式，输入轴端与动力输出端连接，摩擦片组分为主动片与从动片交错叠装，主动片通过外齿与离合器壳体的内花键啮合，随壳体同步转动，从动片通过内齿与输出轴的花键毂连接，压合机构采用杠杆式压爪结构，通过操纵机构带动压盘轴向移动，实现摩擦片组的压紧与分离，压紧状态下依靠摩擦片之间的静摩擦力传递扭矩，分离状态下主动片与从动片之间保留均匀间隙，切断动力传输。整个总成的安装边界以输入输出轴的同轴度为核心基准，壳体的安装法兰面预留了与动力箱体连接的定位止口，径向尺寸控制在紧凑范围内，不会占用过多动力舱的布置空间，轴向尺寸匹配重型摩托、赛车的动力舱布局，输出轴端的连接尺寸适配常规传动链轮的安装规格，不需要额外做转接结构就能直接匹配现有传动系统。设计过程中重点考虑了摩擦片的散热间隙，相邻摩擦片之间预留了合适的油液流通通道，湿式工况下可以通过润滑油带走摩擦产生的热量，避免长时间半联动工况下出现摩擦片过热烧蚀的问题，压爪机构的杠杆比经过匹配，操纵所需的作用力控制在合理范围，不会出现离合手柄过重的操作问题，同时压盘的压紧力分布均匀，避免局部压力过大导致摩擦片偏磨。整个总成的外露部件做了圆滑过渡处理，没有突出的尖锐结构，安装后不会与周边的车架、护板部件产生运动干涉，所有连接螺栓的布置位置都预留了装配工具的操作空间，后期维护更换摩擦片时不需要完全拆解整个动力单元，只需要打开离合器侧盖就能完成摩擦片组的拆装作业。
