PolyJet工艺WJ型软管夹卡箍具

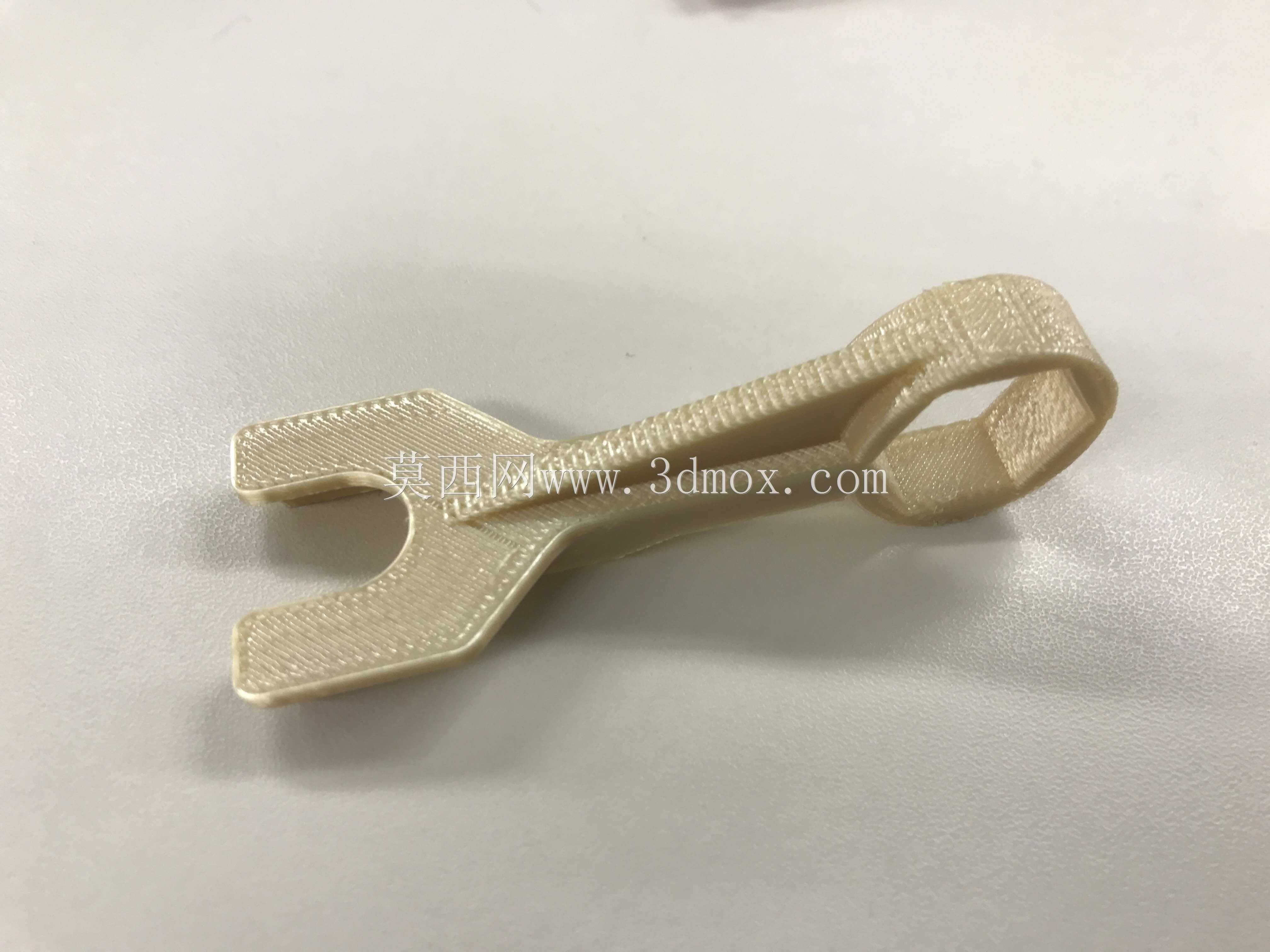

这款卡箍具主要面向小通径柔性管路的装夹固定场景，常见于实验室气液管路排布、小型医疗设备流体通路、桌面级气动实验台的软管固定工位，也可适配3D打印后处理环节小零件的临时夹持，用来辅助移除支撑材料，避免徒手捏持小零件时受力不均造成零件变形或边缘崩损。从功能设计来看，整体采用一体化成型结构，一端为开口叉形夹持端，叉口的开口尺寸匹配对应规格软管的卡装宽度，叉体内侧做了细微的防滑纹理处理，卡装后可以增大与软管外壁、卡箍接触面的摩擦力，避免管路受流体压力波动时出现滑脱、移位问题；另一端为闭环指扣结构，指扣的内圈弧度贴合成年人手指的捏持轮廓，操作时单指穿入扣环即可稳定持握，针对尺寸偏小的零件，双手分别持握两个该类卡具可以对称施力，平稳剥离零件表面的打印支撑，不会在零件表面留下明显的夹持压痕。设计阶段优先考虑了一体成型的工艺可行性，整体没有额外的装配组件，不存在铰接、卡扣等需要二次装配的结构，完全适配PolyJet喷射成型的工艺特点，打印完成后仅需去除少量基底支撑即可投入使用，无需后续的组装、打磨工序。外形尺寸上，整体长度控制在常规手动工具的便携范围内，叉形端的厚度做了渐变处理，靠近叉口位置厚度偏薄，可以顺利卡入软管与安装基面之间的狭窄间隙，靠近指扣端的厚度逐步增加，提升整体的结构强度，反复捏持施力时不会出现结构断裂；指扣的内圈直径满足单指穿入的操作空间，外圈做了圆弧过渡，没有尖锐棱角，长时间操作不会硌伤手指。安装使用时没有额外的固定边界要求，既可以作为临时夹持工具手动操作，也可以通过叉体的卡接结构卡在预设的管路排布板卡槽内，实现软管走向的长期固定，卡装后不会过度挤压软管管壁，能保证管路内部的流体通路截面积不受影响，避免因夹持过紧造成管路通径缩小、流体阻力增大的问题。结构上的加强筋沿着整体受力方向布置，从叉形端的根部一直延伸到指扣的衔接位置，抵消捏持施力时的结构形变，保证夹持端的开口尺寸在反复使用后不会出现不可逆的扩张，长期使用的夹持精度保持性较好。
