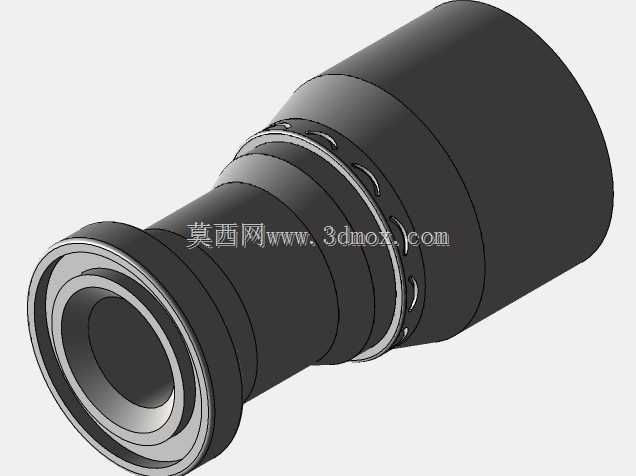

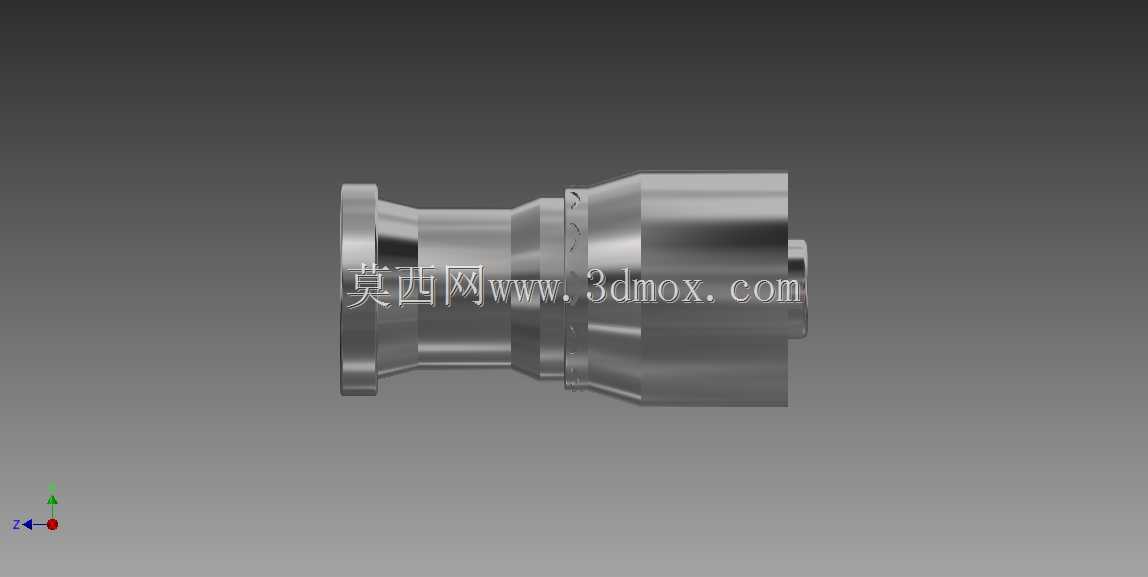

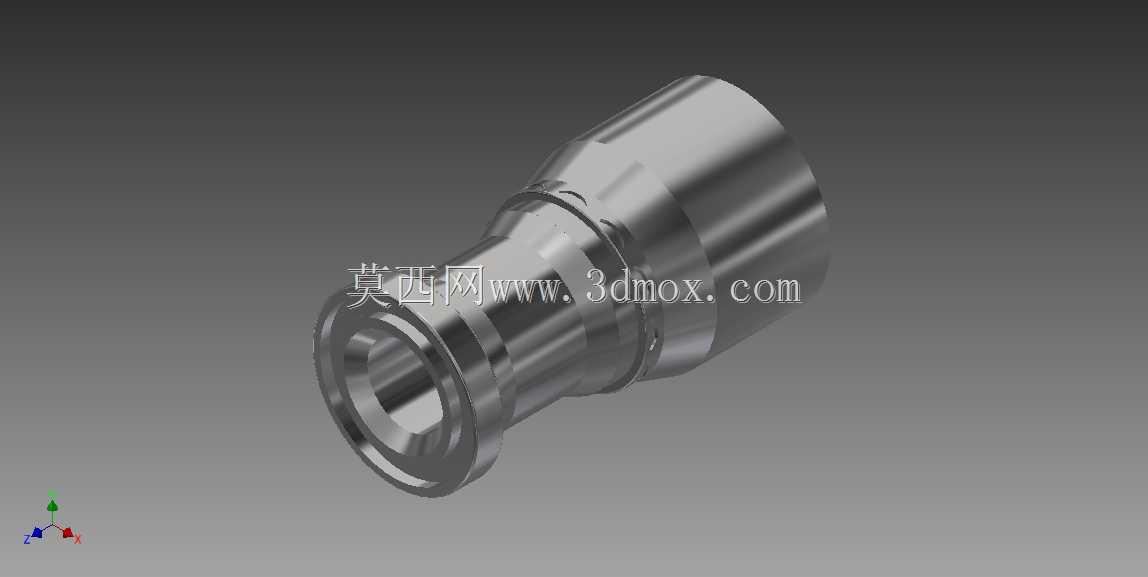

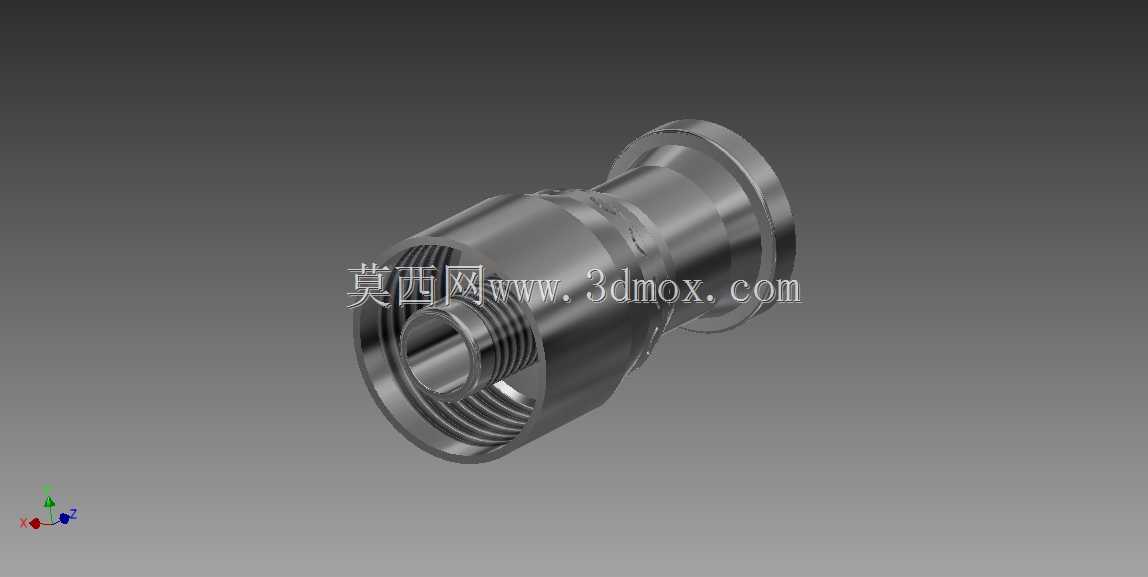

TTC型异径直通软管连接接头结构

这类TTC结构的直通异径接头，主要应用在流体输送管路的变径对接场景中，覆盖气动控制回路、低压液压输送、工业给排水、小型设备冷却管路等多个工程领域，用来实现两种不同通径软管的无转角直通连接，减少管路弯折带来的流阻损失。从实际使用场景来看，这类接头常出现在自动化生产线的气源分配支路、小型加工设备的冷却液输送管路、农业灌溉系统的支管转接位置，相比等径直通接头，它可以直接完成不同通径管路的对接，不需要额外搭配变径转接头，减少管路的连接节点数量，也就降低了节点泄漏的风险。

在功能设计上，该接头采用两端不同内径的直通式流道，内部流道做了平滑过渡处理，没有突兀的变径台阶，流体经过时不会产生明显的紊流，能有效降低输送过程中的压力损失，同时避免杂质在变径位置堆积堵塞。接头两端的连接结构针对软管装配做了优化，端部做了圆弧导向处理，软管套装时不会被切口割伤，靠近端部的位置设计了多道环形防滑槽，当配套喉箍或者卡箍锁紧时，槽体可以嵌入软管内壁，提升连接的抗拉脱能力，即使管路存在一定的压力波动或者外部拉扯，也不容易出现松脱泄漏的问题。

设计过程中，首先要确定两端的适配通径，根据常用软管的外径公差，接头端部的插接外径要控制在合理的过盈区间，过盈量太小容易松脱，过盈量太大会导致软管装配困难，甚至撑裂软管内层。接头的外壁做了分段式的结构设计，中间的加粗段既可以作为装配时的受力卡位，方便操作人员用工具夹持拧紧，也能提升接头整体的结构强度，避免在受到外部挤压或者管路应力拉扯时出现断裂。从安装边界来看，这类直通接头不需要额外的安装固定位，直接串接在管路中间即可，安装时只需要保证两端软管插接到位，卡箍锁紧位置对准环形防滑槽，预留出足够的管路弯曲半径，避免接头位置承受过大的径向弯折力。接头的整体外形为回转体结构，没有突出的棱角，在狭小的设备内部空间布置时，不会和周边的其他零部件产生干涉，适配紧凑空间的管路布局需求。

在材质选择的适配性上，这类结构可以根据输送介质的不同，匹配金属或者工程塑料材质，金属材质的接头可以承受更高的管路压力，适合油压、高压气动的场景，工程塑料材质的接头重量轻、成本低，适合低压输水、常规气动回路的使用场景。建模过程中要重点保证内部流道的同轴度，两端插接段的同轴度误差需要控制在合理范围内，否则装配后会出现管路偏斜，产生额外的装配应力，长期使用容易出现接头断裂或者软管磨损的问题。同时端部的导向圆角需要光滑过渡，不能有毛刺或者锐边，避免装配时割伤软管内层，影响管路的密封性能和使用寿命。
