小型纸幅转换生产设备结构设计

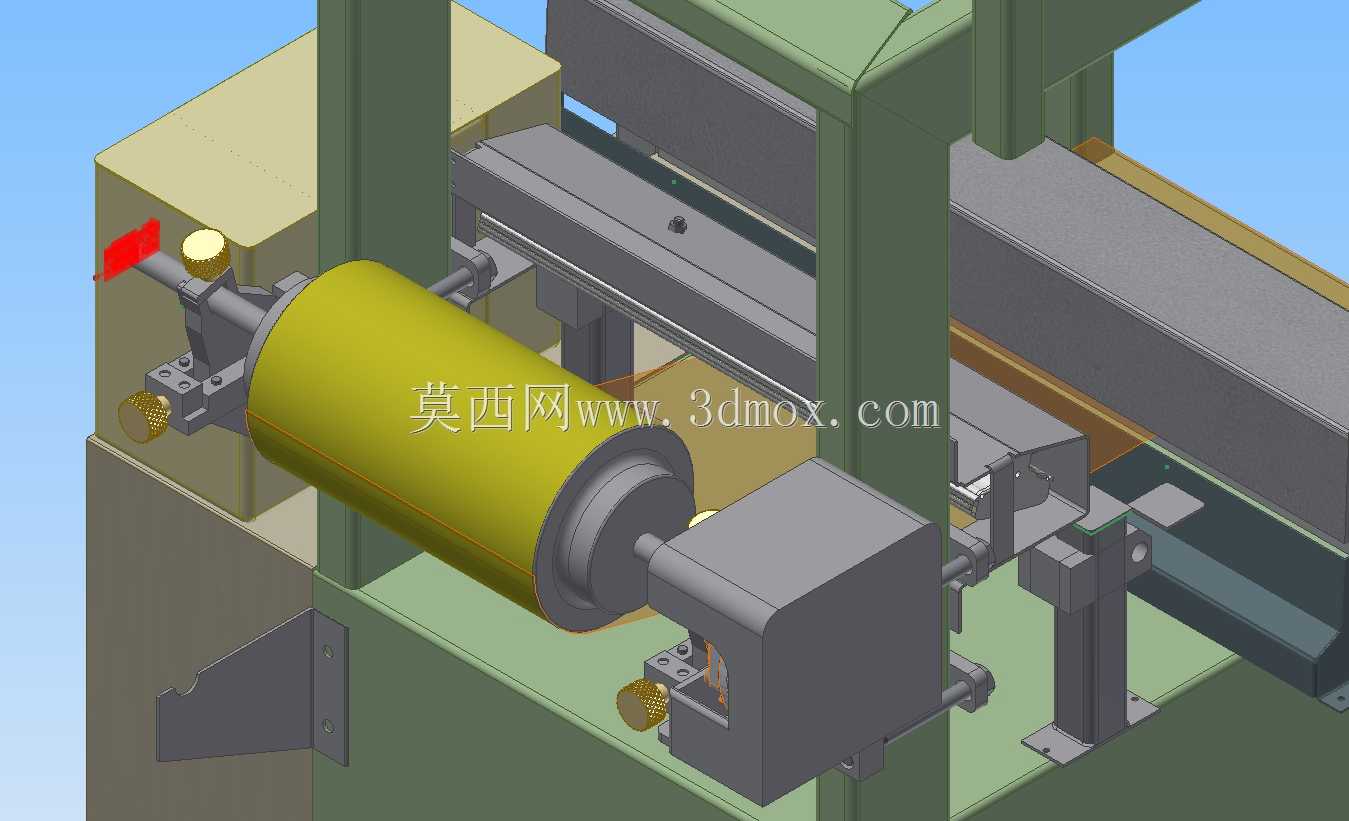

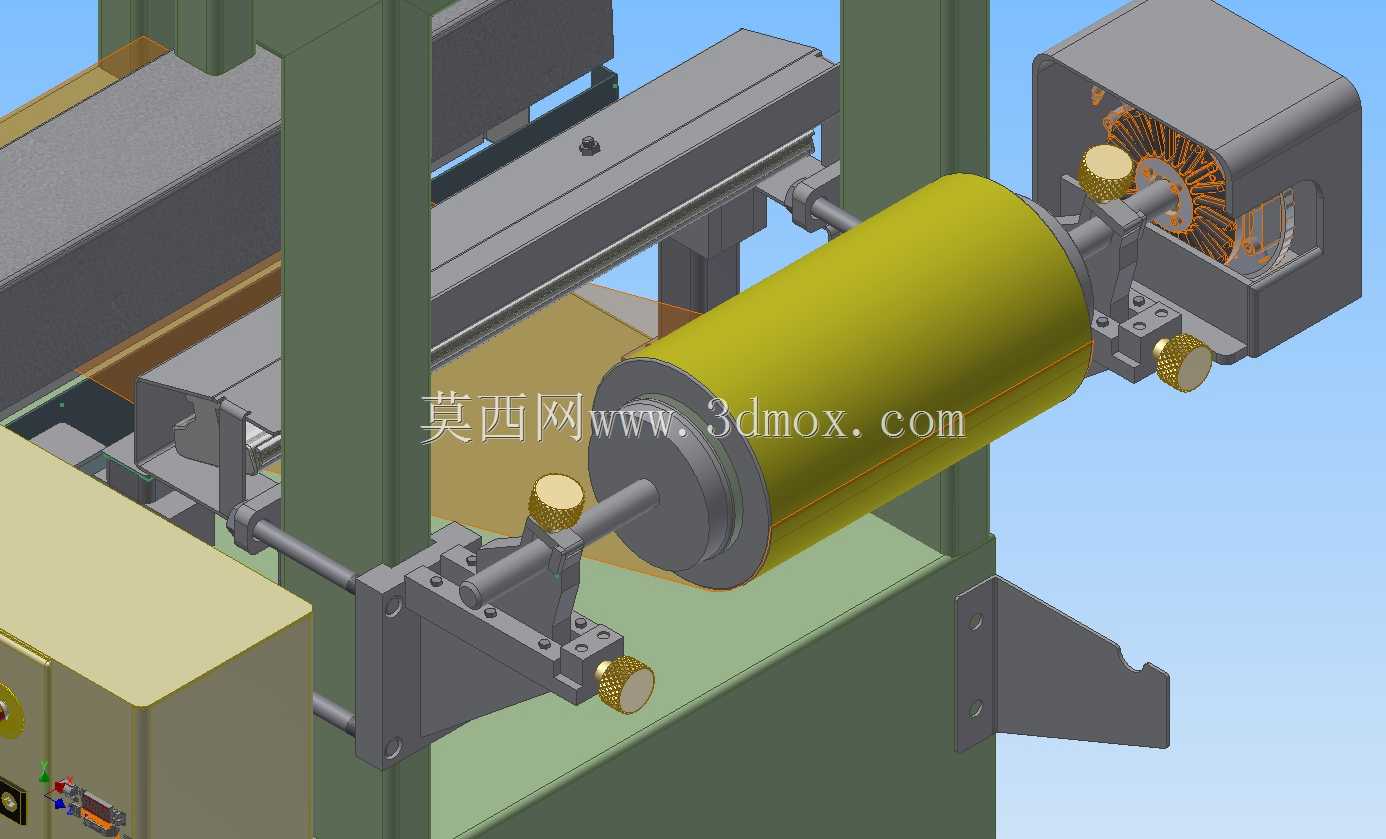

这款小型纸幅转换设备主要面向窄幅纸品加工场景，适配小批量、多规格的纸材后段处理工序，常见于标签基材、薄型包装纸、特种功能纸的幅面调整与表层处理工位，相比宽幅大型转换设备，它占地空间更小，安装时不需要预留大型物料周转通道，适合中小型纸品加工车间的紧凑型产线布局。设备核心作业载体为卧式布置的主辊筒，辊面做了高精度圆柱度处理，工作时带动连续进给的纸幅匀速走料，辊筒两端的支撑座集成了多组微调旋钮，可分别实现辊筒轴向位置、径向压紧力、水平倾角的细微调整，避免纸幅走料过程中出现跑偏、起皱、张力不均的问题，旋钮端部做了滚花处理，现场操作人员无需额外工具即可手动完成参数微调。主辊筒侧方配套的功能模组集成了表层处理单元，可根据加工需求完成纸幅表层的涂覆、压合或电晕处理作业，模组通过可调节支架固定在立式机架上，支架上预留了多组安装孔位，可根据加工纸幅的厚度、走料高度调整功能模组与主辊筒的间隙，适配从几十克薄页纸到数百克卡纸的不同加工需求。设备的立式机架采用方管焊接成型，焊接后做了整体去应力处理，避免长期承重出现形变，机架侧面预留了与上下游设备对接的安装法兰，可直接对接放卷机、收卷机或后续分切工位，不需要额外制作转接底座。走料路径上布置的多组导向辊均采用轻量化铝合金材质制作，辊体内嵌精密轴承，转动阻力小，不会对薄纸幅造成额外拉扯，导向辊的安装座同样设计了长条形调节槽，可根据走料路径灵活调整位置，适配不同幅宽、不同走料角度的加工需求。设计过程中充分考虑了现场维护的便捷性，所有辊筒组件均采用快拆式锁紧结构，更换辊筒或清理辊面残留物料时不需要拆解整体机架，单人即可在短时间内完成维护操作，设备底部预留了地脚调节螺栓，可根据车间地面平整度调整设备水平度，保证高速走料时的运行稳定性。
