移动式实验室流体输送过滤供液装置

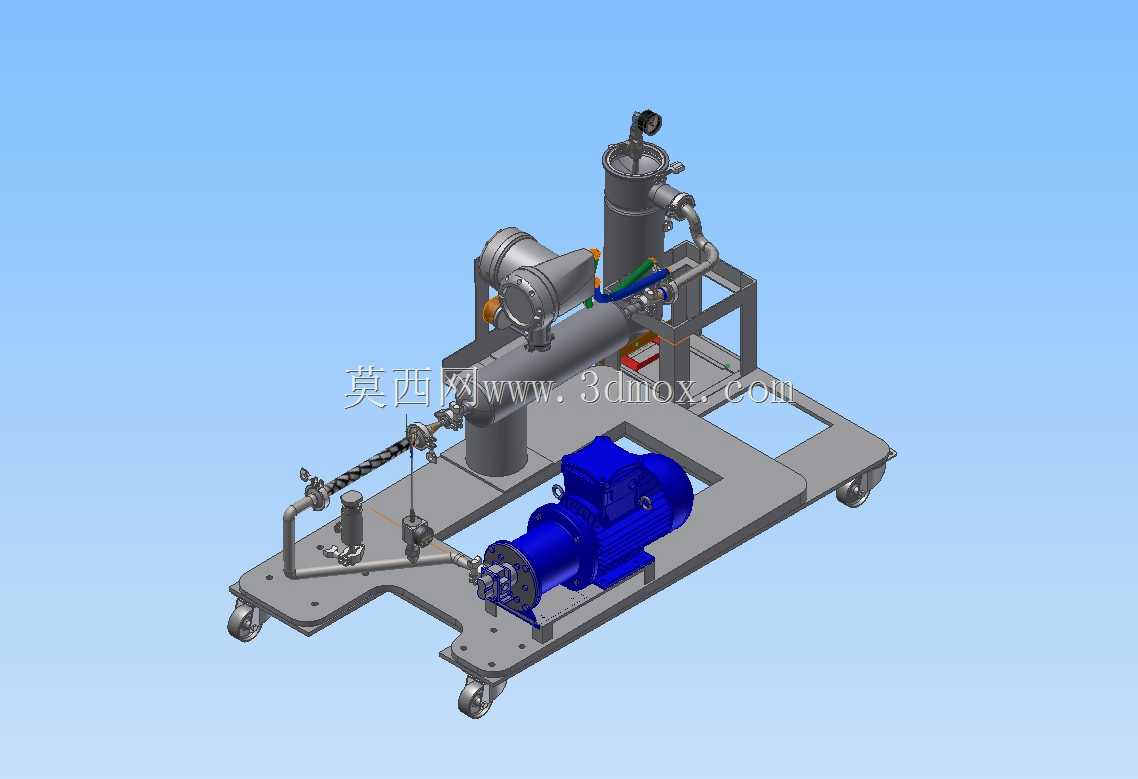

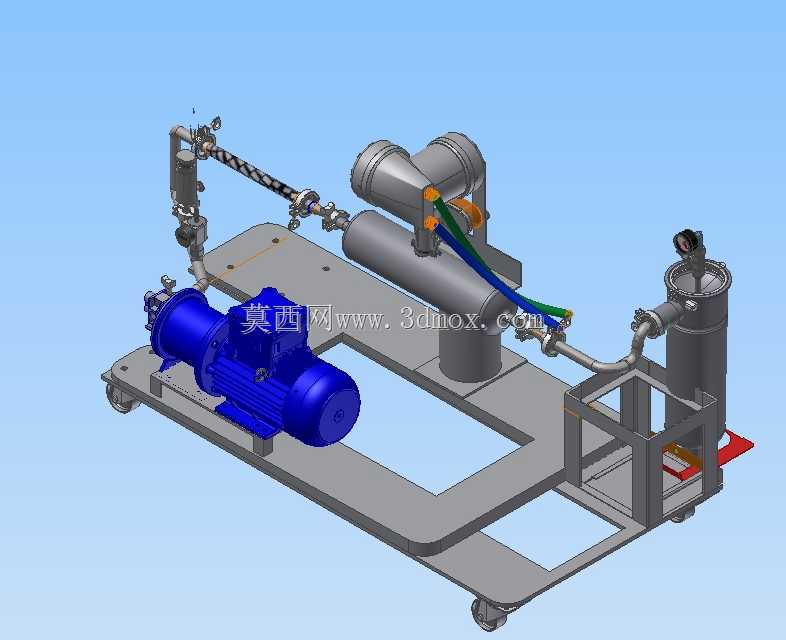

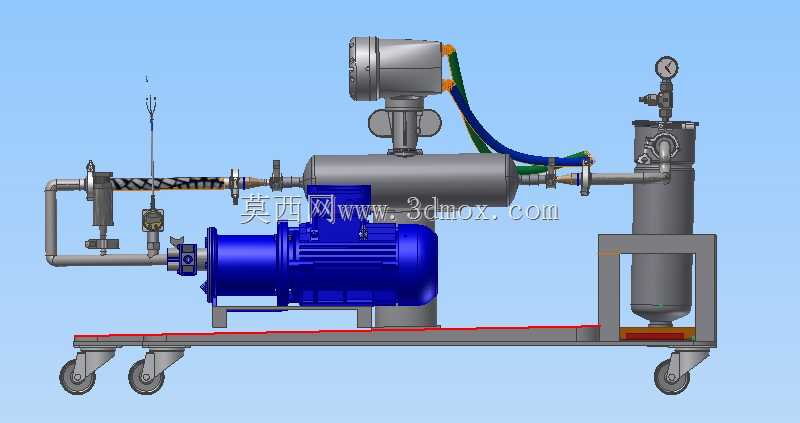

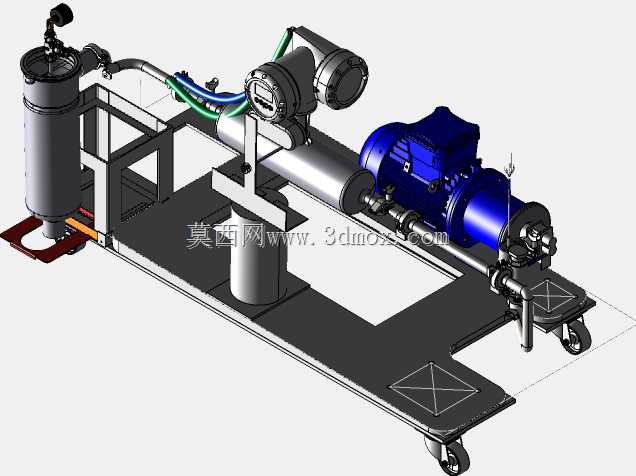

这款移动式供液装置主要面向实验室小批量流体处理、制药中间体配制、精细化工小试生产、涂料助剂调配等场景设计，解决固定管路供液灵活性不足、多工位切换供液成本高的痛点，可在不同实验台、生产工位间灵活移动，完成流体的增压输送、精密过滤、稳压输出全流程作业。设备整体集成在带脚轮的水平安装底座上，底座采用碳钢型材焊接成型，台面铺设防滑承重垫板，底部配置四只带刹车的万向脚轮，单轮承重满足整机满载工况下的移动需求，整机安装边界控制在紧凑的小尺寸范围内，可顺利通过常规实验室门洞、车间通道，停靠作业时踩下脚轮刹车即可完成位置固定，无需额外打地脚螺栓固定，适配多工位轮换作业的使用需求。装置核心动力采用卧式防爆离心泵，泵体与驱动电机直连安装，传动损耗低、运行噪音小，泵入口设置快接式接头，可快速对接不同规格的原料储液容器，出口端依次连接卧式精密过滤器、稳压罐体、压力检测仪表与输出管路，过滤器采用快开卡箍结构，更换内部过滤滤芯无需复杂工具，可根据处理流体的特性更换不同精度的滤芯，适配杂质过滤、胶体截留、颗粒分级等不同工艺需求。稳压罐体顶部配置耐震压力表，可实时显示输出管路的流体压力，罐体旁设置溢流回流管路，当输出端阀门关闭或管路压力超限时，多余流体可通过回流管路返回泵入口端，避免泵体长时间憋压损坏，延长核心部件使用寿命。管路系统采用卫生级不锈钢管材弯制焊接而成，管路转角处采用大圆弧过渡设计，减少流体流动阻力与残留死角，所有管路连接位置均采用密封件可靠密封，可耐受一定范围的流体温度与弱腐蚀介质，输送易燃易爆流体时可选用防爆配置的电机与仪表，满足化工、制药场景的防爆作业要求。设备的电气控制元件集中安装在泵体旁的防护支架上，操作按钮布局符合人体工程学高度，操作人员站在设备侧方即可完成启停、压力调节等操作，整机布局紧凑合理，动力部件、过滤部件、检测部件分区排布，日常维护时可快速触及每个需要检修的点位，无需拆解大量结构件即可完成滤芯更换、密封件更换、仪表校准等日常维护作业，大幅降低设备的运维成本与停机时间。
