复古拉杆天线老式黑白电视机外观结构

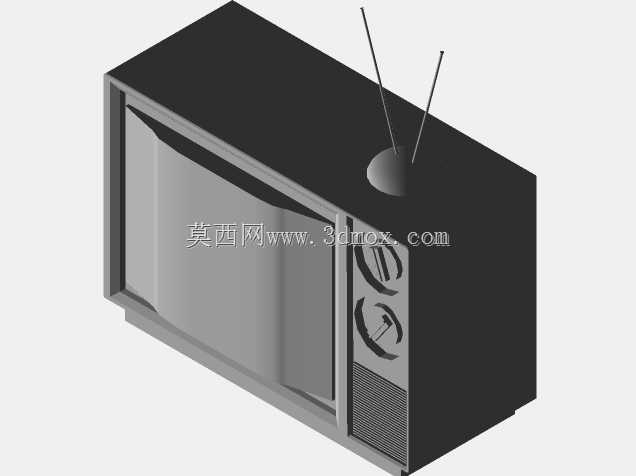

这款老式电视机的三维结构还原，首先要考虑的是复古场景搭建中的适配需求，不管是做年代感展厅的陈设道具建模，还是复古主题文创的视觉参考，亦或是老家电维修的结构示意，都需要精准还原当年CRT电视的结构逻辑。从结构设计思路来看，整体机壳采用一体式注塑外壳的设计逻辑，前框与后壳通过侧边卡扣加底部螺丝的方式固定，安装时需要预留至少30mm的侧边操作空间来拆装固定件，整机的外形比例按照当年12寸便携黑白电视的尺寸还原，宽度约420mm，高度约320mm，纵深约350mm，放置时底部需要预留至少10mm的通风间隙，避免后壳散热格栅被遮挡。顶部的拉杆天线采用两段式可转动结构，根部与机壳顶面的转轴座做了间隙配合，可实现0到90度的俯仰调节，同时天线自身可伸缩，完全拉出时总长度可达380mm，能够适配不同场景下的信号接收角度需求，建模时特意还原了天线根部的半球形固定座，这个部件当年是用来做天线转向的阻尼结构，保证调整角度后可以自行固定位置。前面板的结构分为三个功能区域，左侧是内凹的显像管安装位，屏幕周边做了一圈凸起的边框保护结构，避免搬运过程中磕碰显像管玻璃面；右侧是上下排布的调节旋钮，上方是频道选择旋钮，下方是音量与对比度调节的同轴旋钮，旋钮表面做了防滑齿纹结构，方便手动旋转操作；旋钮下方是格栅状的扬声器出声孔，开孔方向略微向下倾斜，避免声音直接对着墙面反射造成音质发闷。机壳的侧面做了内凹的防滑握持位，方便单人搬运移动，背部预留了电源接口、射频信号接口的安装位，后壳上的散热格栅按照当年的排布方式做了错落的长条开孔，既保证内部电路的通风散热，又能避免异物从开孔掉入机内。在做结构还原的时候，特意规避了现代平板电视的薄型化设计逻辑，完全遵循当年CRT电视的内部空间需求，显像管尾部的突出部分在后壳上做了对应的凸起结构，保证内部的高压包、电路板等部件有足够的安装空间，不会出现结构干涉的问题。这类模型在实际使用中，除了场景陈设之外，也可以作为老家电结构教学的演示素材，帮助从业者理解早期消费电子的结构设计思路，比如当年的产品如何在有限的注塑工艺条件下，兼顾外壳强度、内部空间利用率与操作便利性，很多结构设计细节放到现在的复古产品开发中依然有参考价值，比如旋钮的阻尼设计、天线的转轴结构、机壳的卡扣固定方式，都是经过实际使用验证的成熟结构。
