适配镜头耦合的通用夹持式手机支架结构

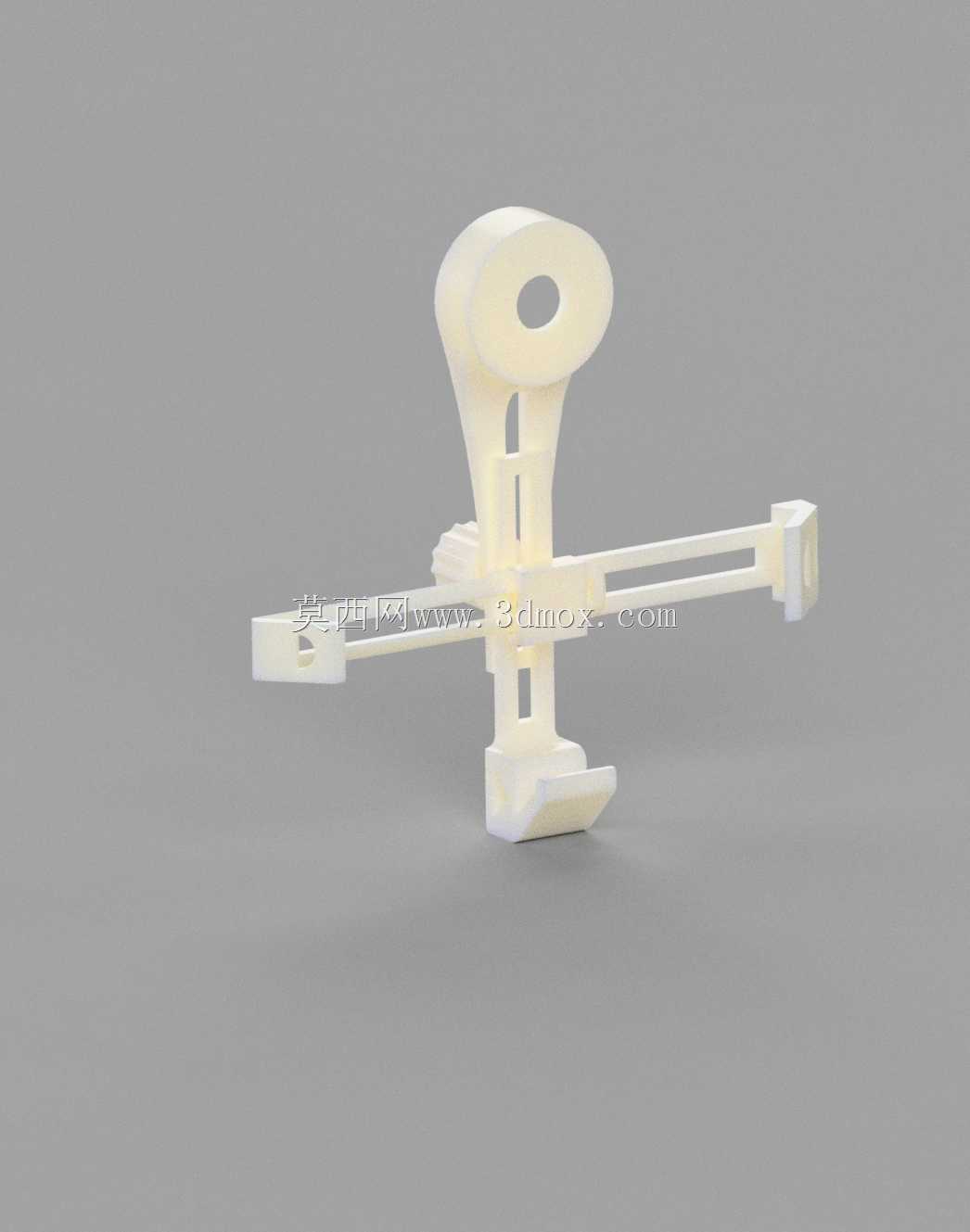

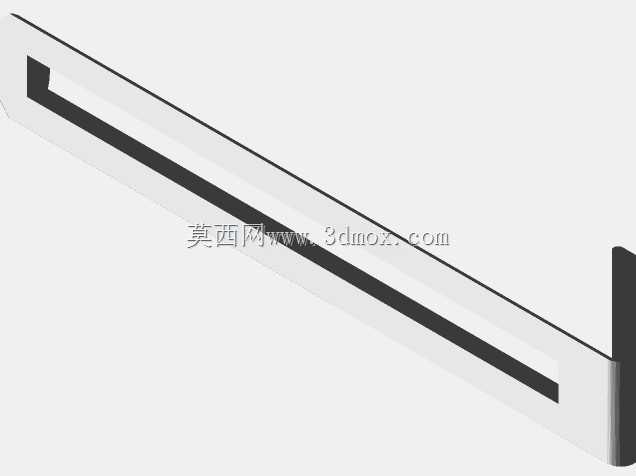

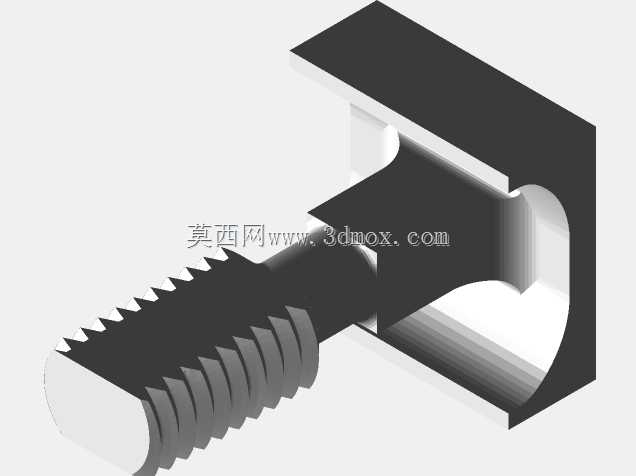

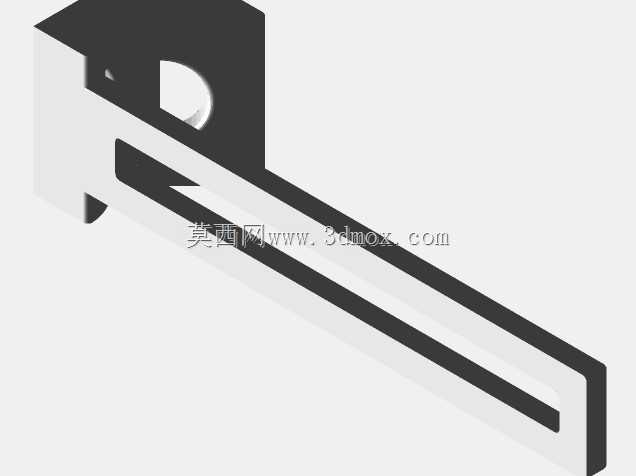

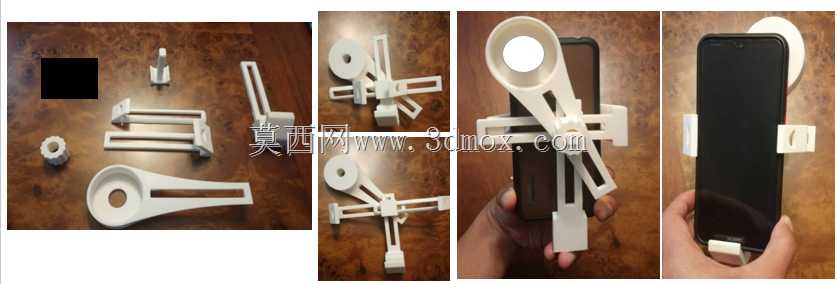

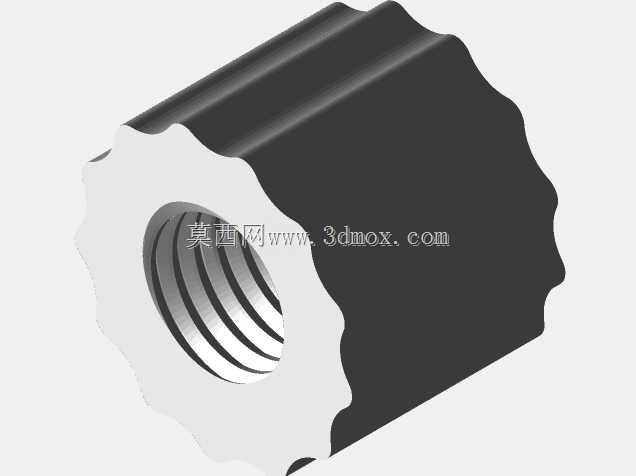

这款支架的核心应用场景覆盖户外采风、微距拍摄、直播录课等需要将手机与光学镜头对接的作业场景，解决手持拍摄时画面抖动、光轴偏移的常见问题，区别于常规桌面或车载支架，它的核心定位是镜头与手机之间的转接承载构件。从功能特性来看，支架采用对称式双侧滑臂夹持结构，滑臂表面做了等距限位槽设计，夹持行程可覆盖市面绝大多数主流直板手机的宽度范围，夹持端内侧预留了软质缓冲垫的安装位，避免夹伤手机中框的同时，也能增大夹持摩擦力，防止拍摄过程中手机滑落。支架上部的镜头对接端采用标准M20x1.5的内螺纹接口，可直接与同规格的滤镜环、附加镜头、望远镜目镜等光学配件旋合对接，螺纹段做了1.5圈的导向倒角，安装时无需反复对位即可快速旋入，对接面的平面度控制在0.1mm以内，保证手机摄像头与外接镜头的光轴同轴度，避免出现画面暗角、成像偏斜的问题。设计思路上整体采用一体化注塑成型的结构方案，主体支撑臂做了镂空减重设计，在保证结构刚性的前提下尽可能降低整体重量，避免外接镜头后出现头重脚轻的倾覆问题；底部的支撑脚采用斜切式造型，既可以在平面放置时作为支撑触点实现直立摆放，也能在对接镜头时作为受力承托，抵消手机自重带来的前倾力矩。安装边界方面，支架对接镜头后整体外伸长度控制在65mm以内，双侧滑臂完全展开时最大宽度为102mm，收拢后宽度仅42mm，可直接放入小型摄影包的侧袋中携带；夹持状态下手机摄像头与对接螺纹端面的距离预留了8mm的调节余量，可适配不同厚度的手机保护壳，不会出现保护壳顶住镜头端面无法贴合的问题。结构受力上，主体支撑的十字交叉位置做了加厚的加强筋处理，可承受最大1.2kg的垂直载荷，即使搭配大尺寸的微距镜头或长焦附加镜，也不会出现支撑臂变形断裂的问题；滑臂与主体滑槽的配合间隙控制在0.05mm，推拉时阻尼均匀，不会出现松旷晃动的情况，调整好夹持宽度后可通过侧边的阻尼顶丝锁定位置，避免使用过程中滑臂回缩导致手机脱落。
