多关节铰接式机械杠杆传动支撑结构

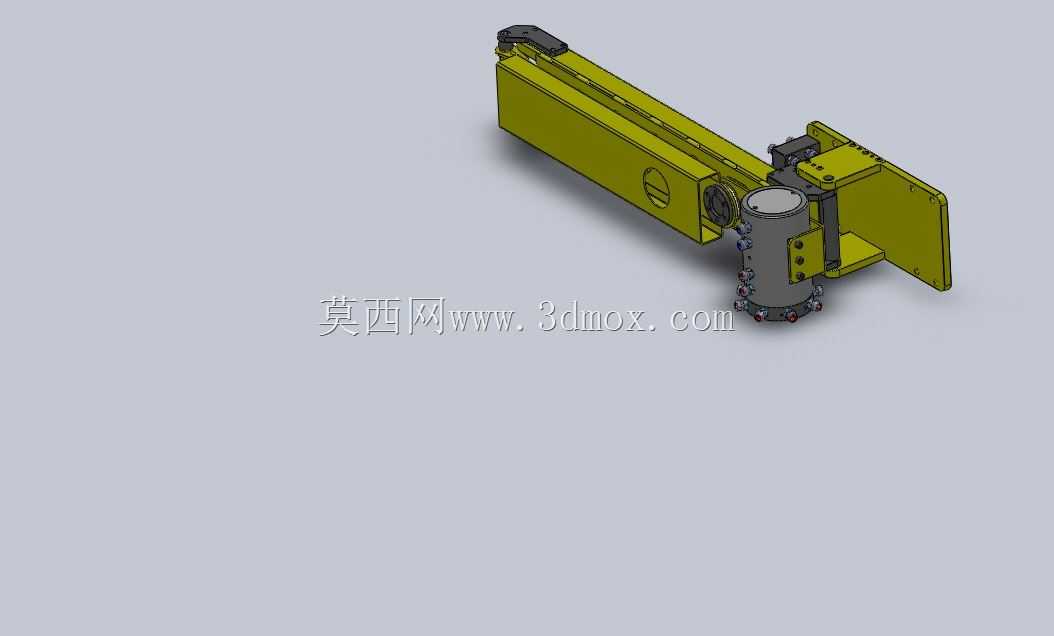

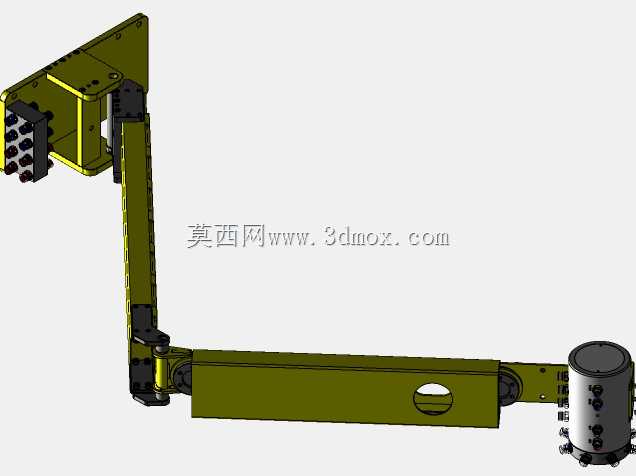

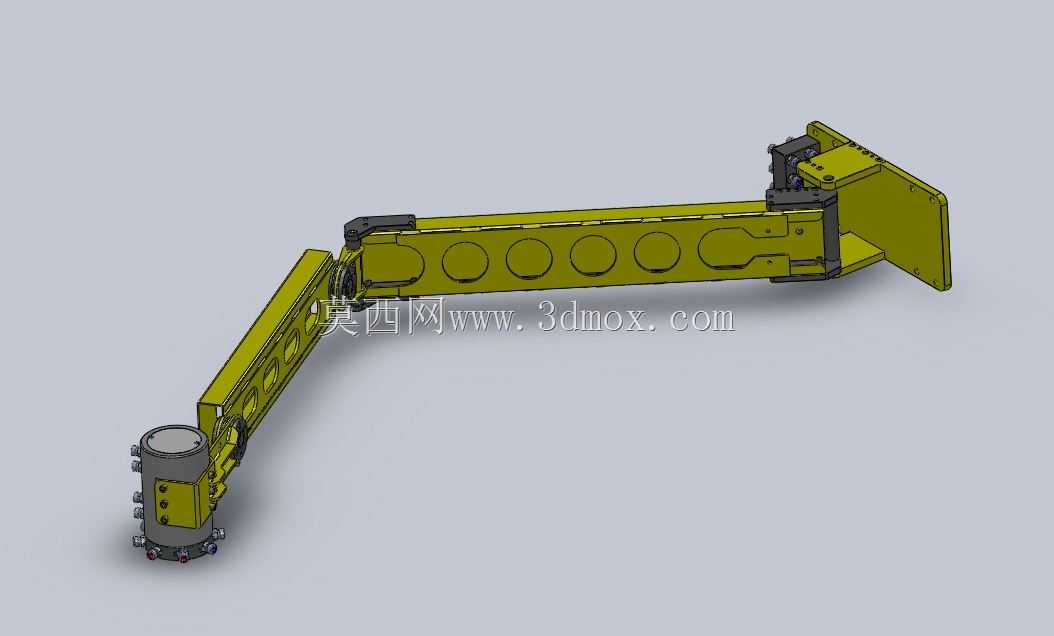

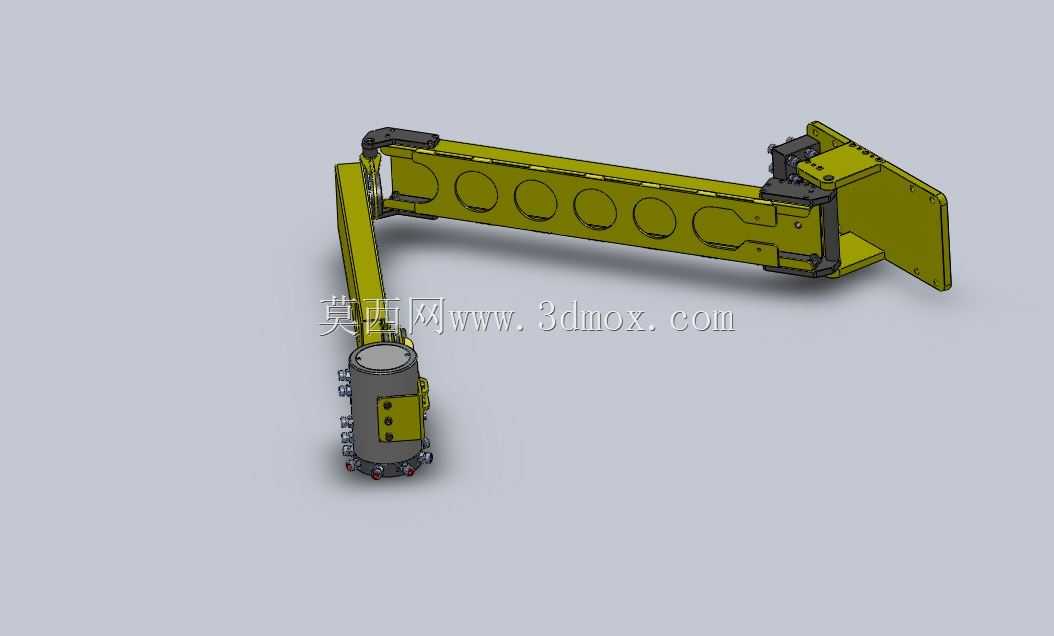

这类多关节铰接式机械杠杆结构，常应用在自动化生产线的工件移载、工装夹具的姿态调整、检测设备的探头位移支撑场景中，核心作用是通过多段臂体的铰接转动，实现末端执行端在设定空间范围内的位置与角度调整，替代人工完成重复性的位移、抵压、支撑动作，在3C电子装配、小型五金件加工工位、实验室检测工装中适配性较强。从结构设计逻辑来看，整体采用三段式折臂布局，根部设置带密集安装孔的立式安装座，可直接通过螺栓固定在设备机架或者立式安装面，安装座上预留的多组孔位可适配不同的安装间距，兼容不同规格的机架型材安装需求，安装座与第一段长臂之间采用铰接转轴配合，内置限位结构避免臂体转动超出行程范围造成磕碰。第一段长臂与第二段横向臂体之间同样采用铰接连接，转轴处设置阻尼衬套，可在调整到对应角度后保持姿态稳定，不会因为自身重力出现下坠偏移，末端的圆柱安装位可适配夹爪、检测探头、压头这类不同的执行元件，安装位周边预留的接线孔可方便内置走线，避免管线外露造成磨损或者干涉臂体转动。设计过程中优先考虑了运动包络边界，臂体转动时的最小回转半径可适配狭窄工位的安装需求，不会在转动过程中与周边的设备机架、输送线体产生干涉，臂体上开设的减重孔在保证整体结构刚性的前提下降低了自身重量，减少铰接转轴的负载，提升长期往复转动的使用寿命。臂体主体采用钣金折弯与机加工件组合的结构，铰接位置的加强筋设计可抵消转动过程中产生的侧向力矩，避免长期受力出现臂体变形，整体结构没有冗余的设计，所有连接位置都采用标准紧固件装配，后期维护更换易损件时无需整体拆解，可单独更换铰接处的衬套或者转轴部件。在实际工位应用中，这类杠杆结构可搭配小型驱动气缸或者伺服舵机实现自动角度调整，也可采用手动锁紧结构适配小批量多品种的生产工位，调整范围可覆盖垂直面内120度、水平面内90度的空间区间，末端负载可满足常规小型工装的使用需求，安装时仅需保证根部安装座的平面度，即可保证臂体转动过程中的顺畅度，不会出现卡滞或者转动阻尼不均的问题。
