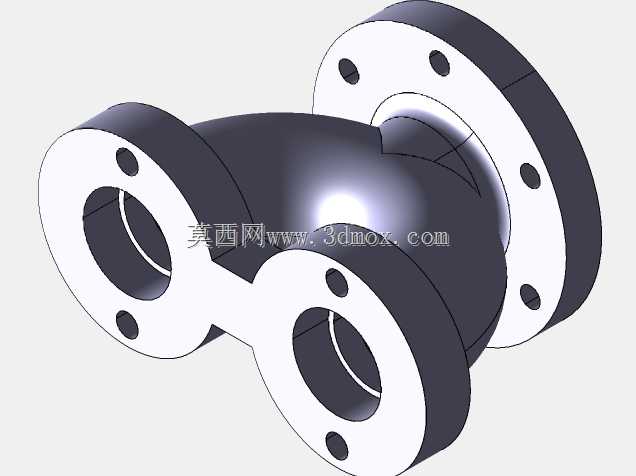

三通法兰式安全阀体结构设计

这款三通法兰式安全阀体，是压力管路系统中安全阀的核心承压壳体部件，主要应用在石油化工、市政供排水、热力输送、工业压缩空气管网等带压输送场景中，作为安全阀的主体承载结构，承担着容纳启闭件、引导介质流向、承受管路内部压力载荷、对接上下游管路的核心作用。从结构设计来看，该阀体采用三通式流道布局，三个接口均采用标准法兰连接形式，法兰端面均匀分布螺栓通孔，可通过螺栓垫片组件与对应通径的管路法兰实现刚性密封连接，安装时需注意法兰端面的平面度公差，对接时需保证各螺栓孔的同轴度偏差在允许范围内，避免安装应力导致阀体变形或密封失效。阀体的流道采用圆弧过渡设计，没有直角突变结构，能够有效降低介质流经阀体时的局部阻力损失，减少介质湍流对阀体内壁的冲蚀，延长部件的实际使用寿命。在设计思路上，这款阀体的壁厚取值充分考虑了公称压力下的强度冗余，针对介质压力作用下的应力集中区域，比如三个法兰与主体流道的衔接位置，做了圆弧过渡加厚处理，避免长期承压运行过程中出现应力开裂的问题；法兰密封面采用凸面密封结构，适配常用的非金属垫片或金属缠绕垫片，能够满足中低压工况下的密封要求，防止介质外漏。从安装边界来看，三个法兰接口的轴线处于同一平面内，其中两个接口处于同一直线作为介质的主流道，第三个接口垂直于主流道轴线，用于安装安全阀的启闭调节组件，现场安装时需要预留足够的上部操作空间，满足后续安全阀校验、部件拆装的操作需求。阀体的外部轮廓没有多余的突出结构，相邻法兰之间的间距经过优化，既保证了螺栓安装时的扳手操作空间，又尽可能压缩了阀体的整体外形尺寸，减少安装时占用的管路空间。实际应用中，该阀体适配的安全阀主要作用是在管路系统压力超过设定阈值时，自动开启泄放多余压力，待系统压力回归正常范围后自动关闭，避免管路或配套设备因超压发生损坏，而阀体作为所有功能部件的安装载体，其结构强度、流道设计、连接精度直接决定了整台安全阀的运行可靠性与密封性能。建模过程中对各部位的过渡圆角、法兰螺栓孔的位置度、流道内壁的表面质量都做了对应还原，能够直接用于后续的工程出图、结构校核或者装配模拟，帮助设计人员快速完成安全阀的整体方案搭建，减少重复建模的工作量。
