塑料日字调节皮带扣结构设计

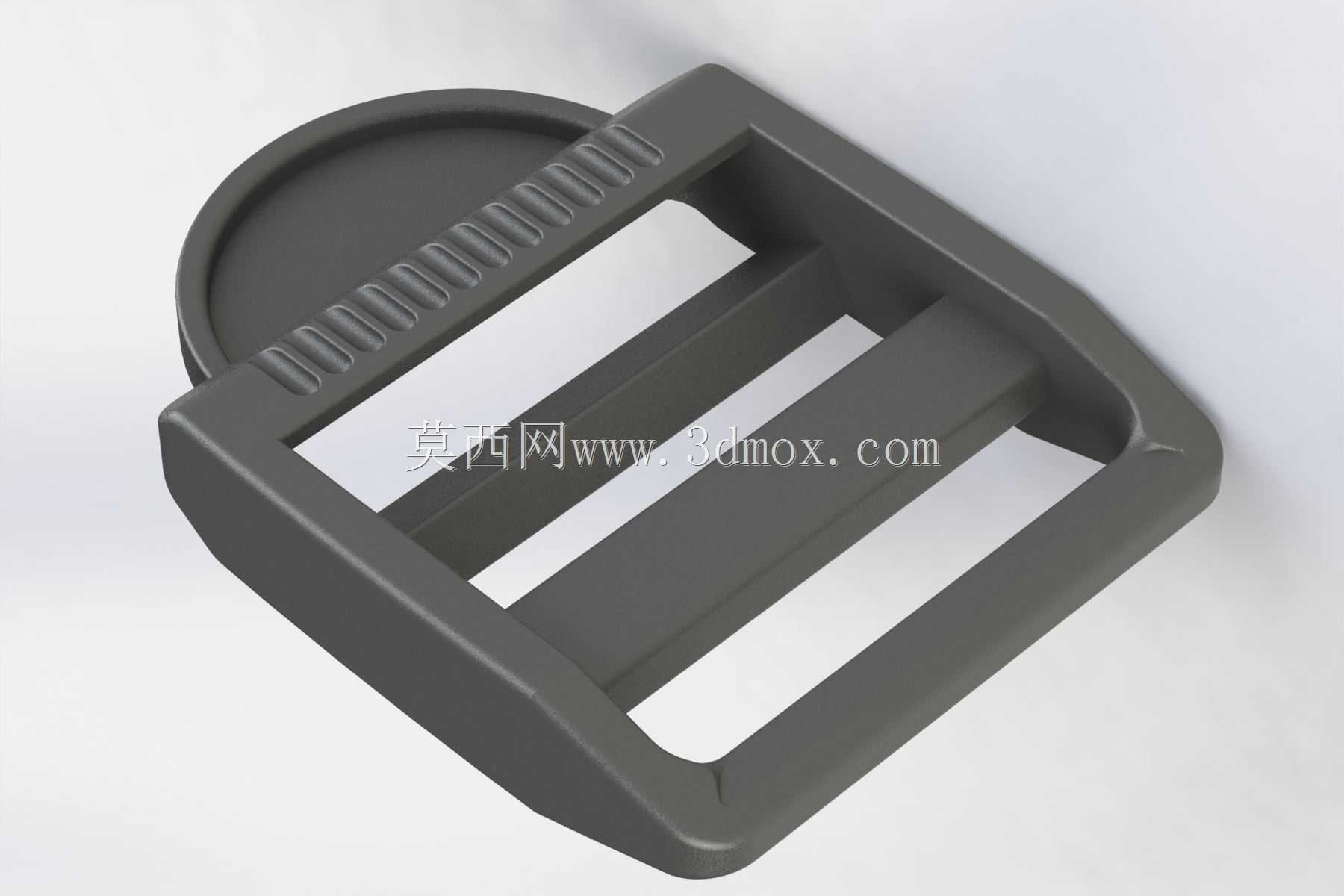

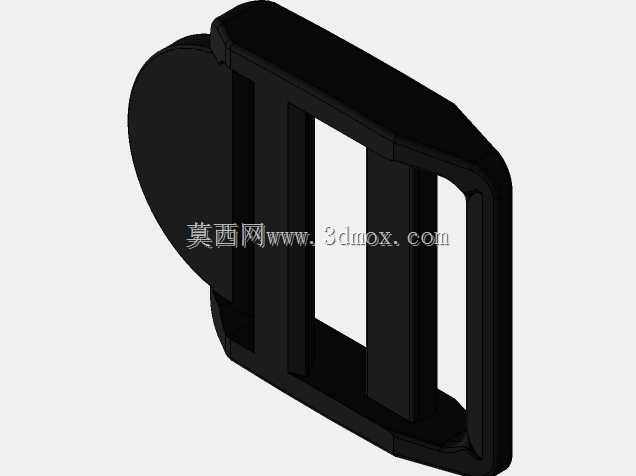

这款日字型皮带调节扣，是服饰、箱包、户外装具领域应用极广的织带锁紧调节构件，日常在双肩背包的肩带长度调节段、工装腰带的束紧位置、户外登山包的负载绑带、宠物牵引带的长度调节段都能见到同结构构件的身影，核心作用是实现织带的无级长度调节与锁紧，避免织带受拉后出现松脱滑移。从结构设计逻辑来看，主体采用框式日字布局，外框做了大圆角过渡处理，没有尖锐棱角，一方面是避免使用过程中剐蹭织物或者划伤使用者皮肤，另一方面圆角结构能分散注塑成型时的内应力，降低构件受冲击时出现边角开裂的概率。中间设置两道平行的横筋，作为织带绕折后的承压受力面，横筋表面做了细密的横向防滑齿，当织带绕折穿过扣体后，防滑齿会嵌入织带的纤维缝隙，增大织带与扣体之间的静摩擦力，即使承受持续的拉力负载，织带也不会出现打滑松脱的情况。扣体一侧延伸出圆形的连接基座，基座端面做平整处理，可与织带的固定端通过车缝、热铆或者超声波焊接的方式完成固定，作为整个调节扣的固定受力端，基座与外框的衔接位置做了加厚的圆弧过渡筋，避免受拉时衔接位置出现应力断裂。设计过程中需要重点匹配适配织带的宽度与厚度参数，外框的内槽宽度要比适配织带的标称宽度大0.3-0.5mm，保证织带穿入时顺畅不卡滞，横筋与外框上下边的间隙要控制在适配织带厚度的1.2-1.5倍，既可以让织带顺利绕折穿过，又不会因为间隙过大导致织带松晃。安装使用时，织带活动端从外框下方的空隙穿入，绕过中间靠前的横筋后，再从两道横筋之间的空隙穿回，拉紧后依靠防滑齿与织带的摩擦力实现锁止，需要调节长度时只需抬起织带活动端，减小防滑齿对织带的压紧力，即可滑动织带调整到合适长度，松开后自动锁止。整个构件的壁厚设计保持均匀，基本维持在2-2.5mm区间，避免注塑成型时出现缩痕、翘曲等成型缺陷，外框的边缘做了0.5mm的倒角处理，去除飞边毛刺的同时，也能减少织带长期摩擦出现的起毛磨损问题，延长织带与扣件的整体使用寿命。
