焊接工装用磁性V形夹持定位组件

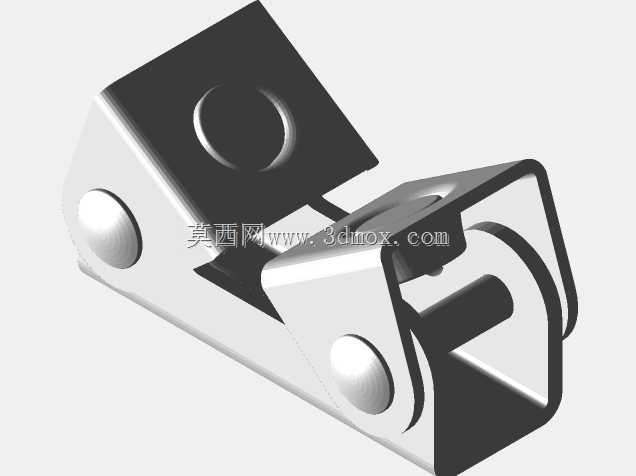

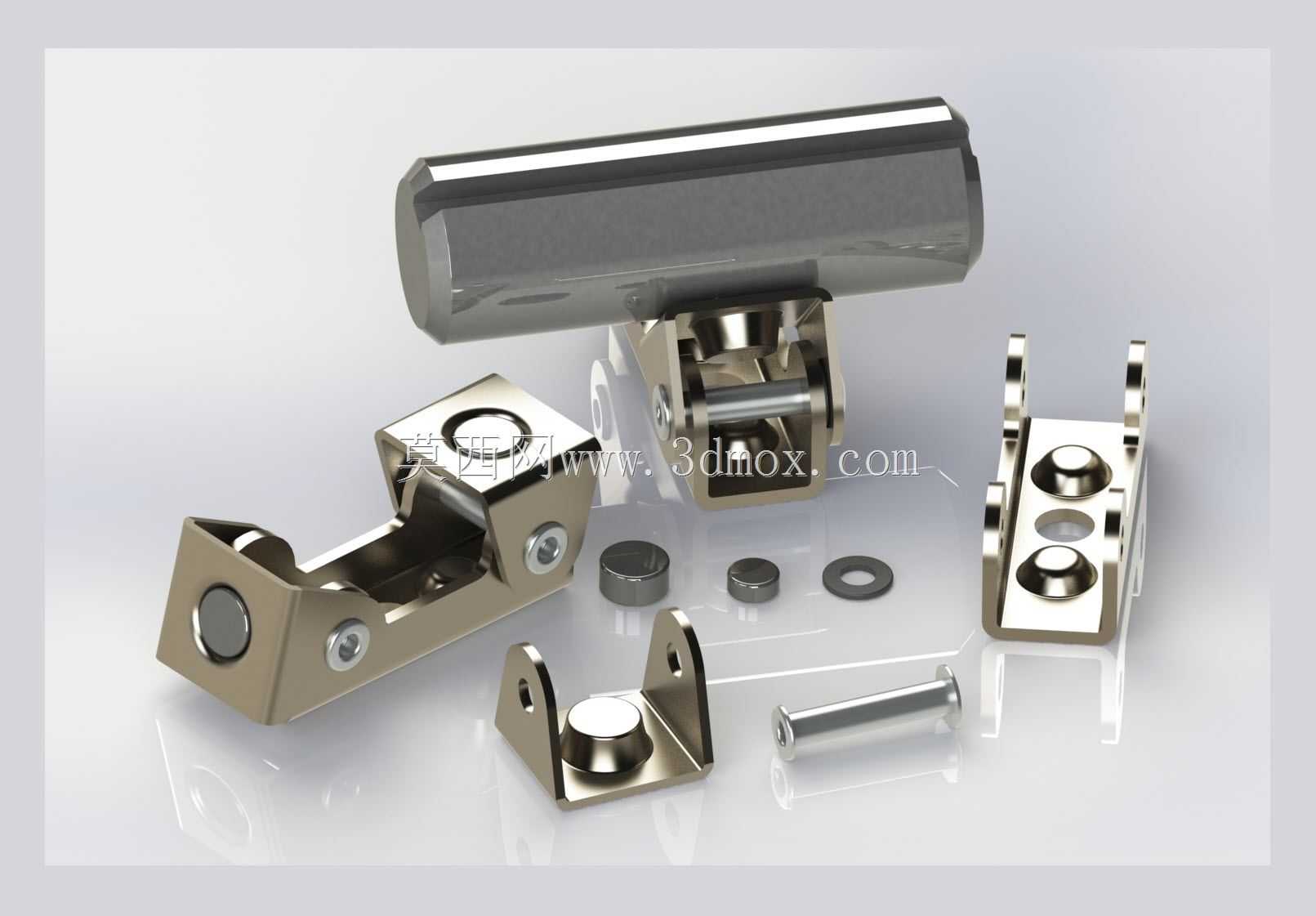

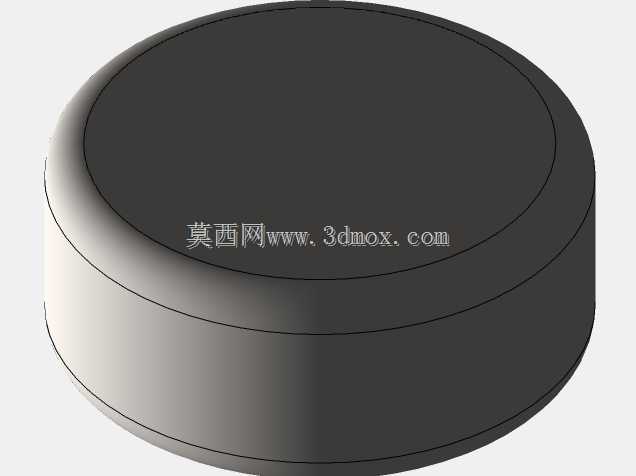

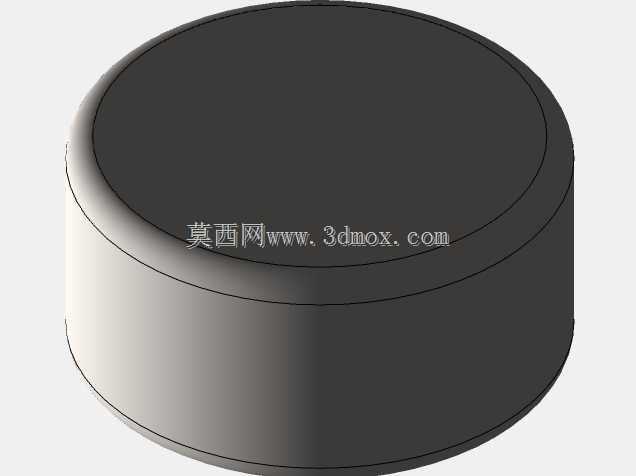

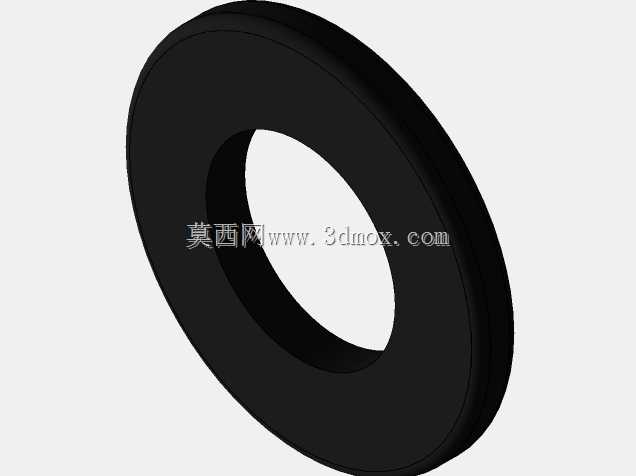

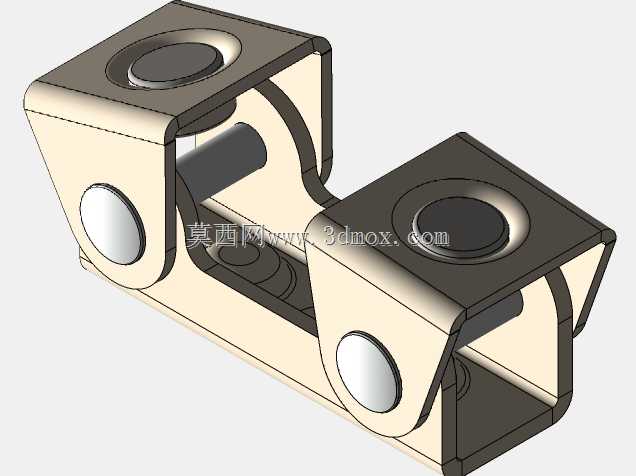

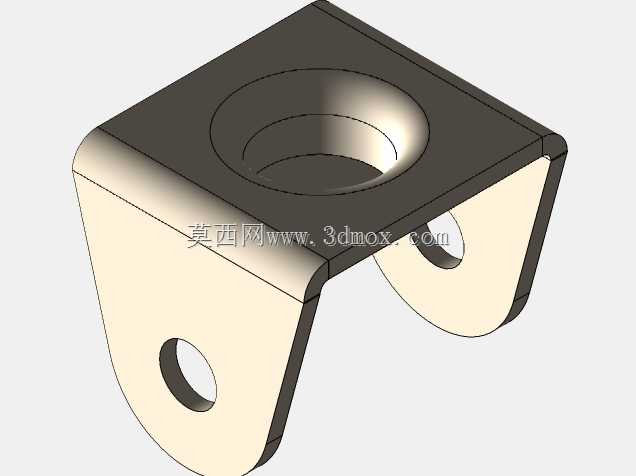

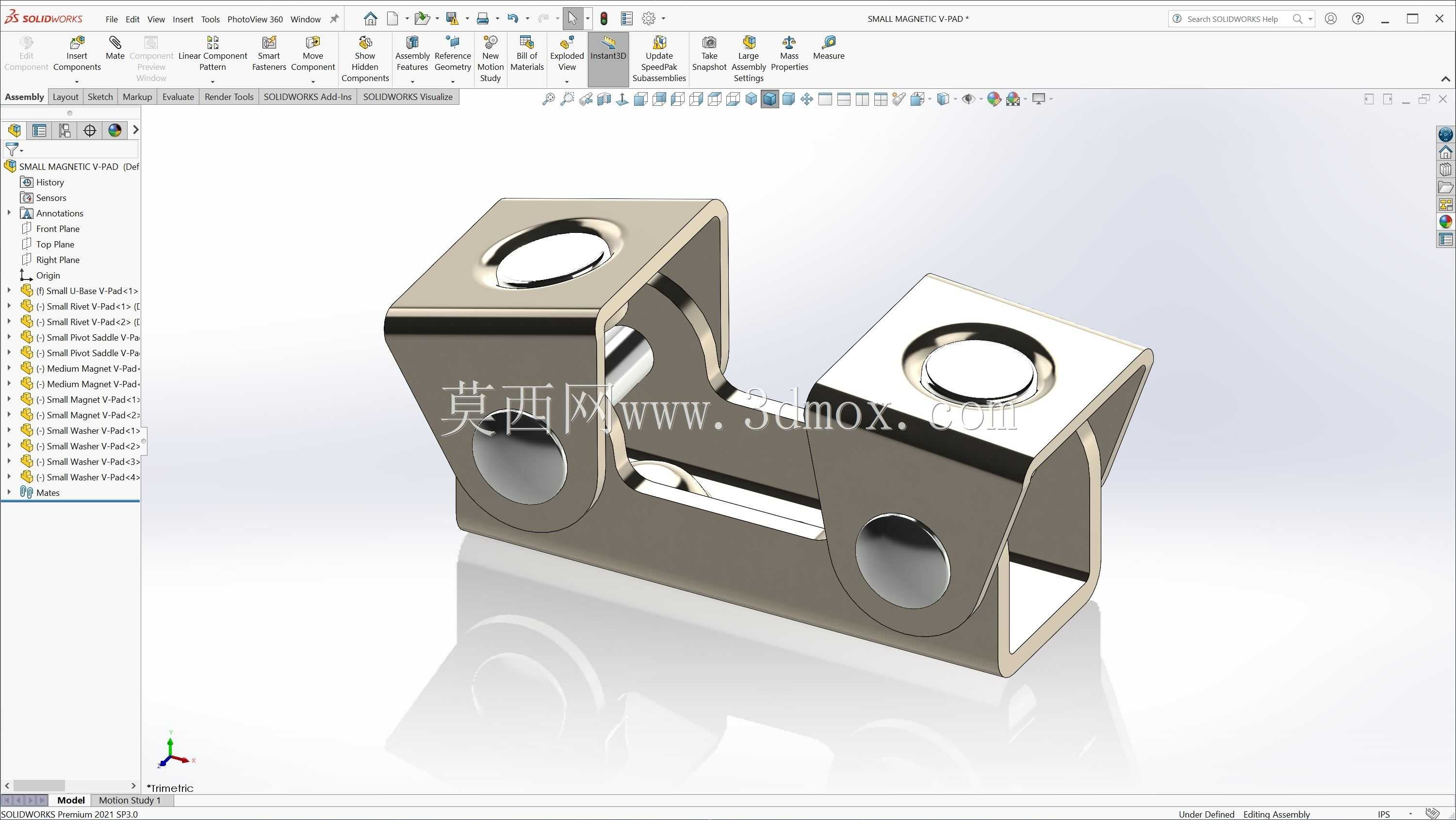

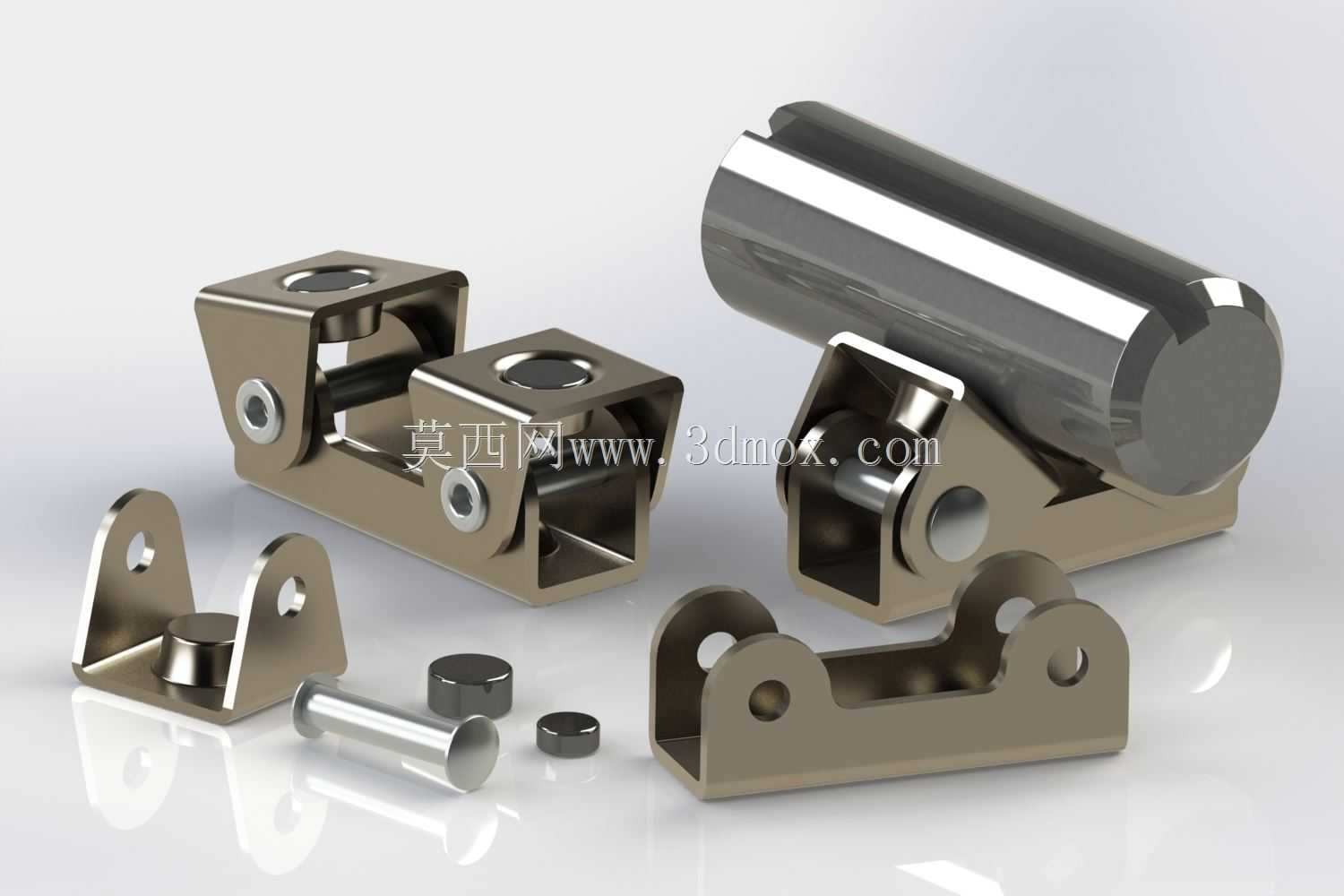

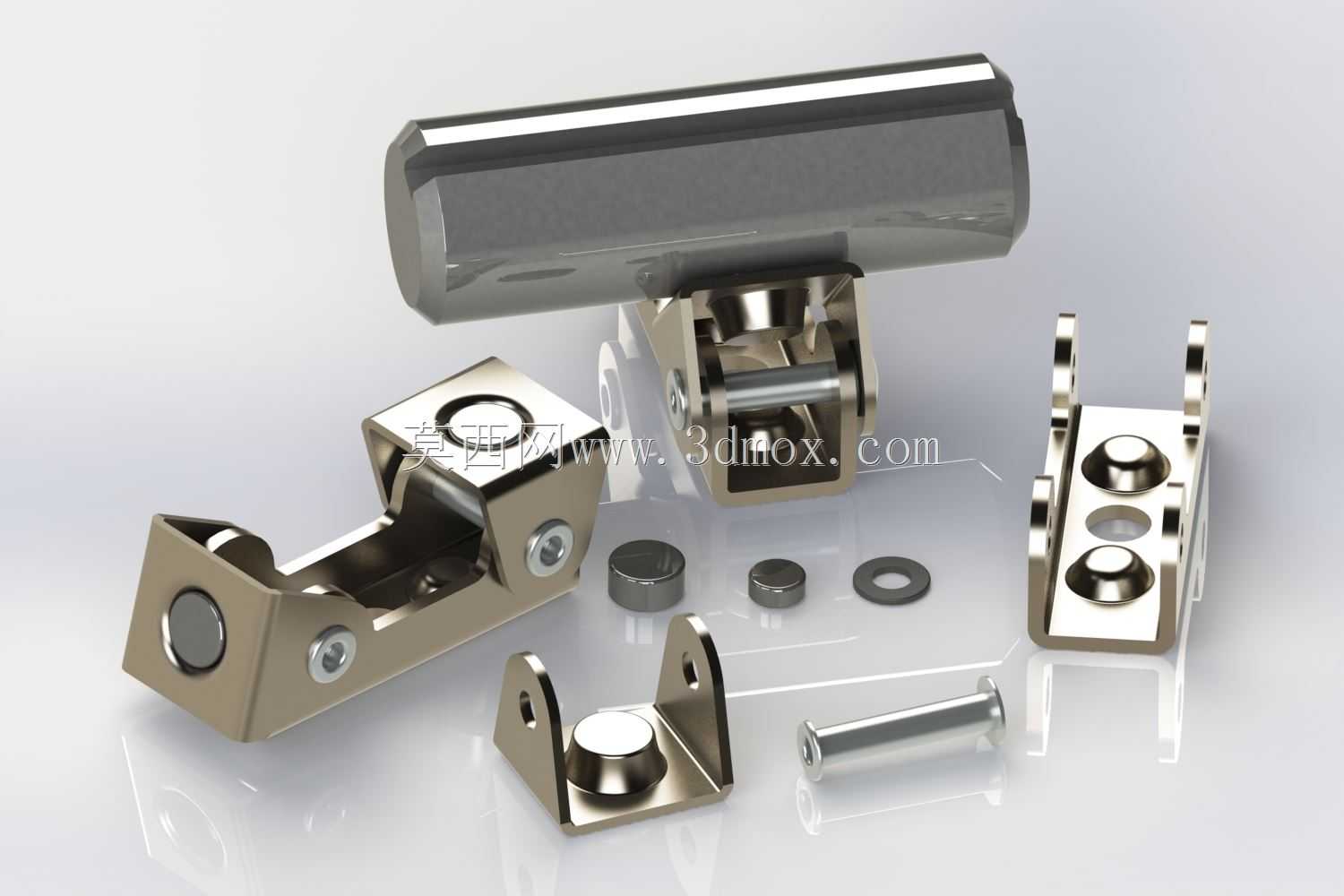

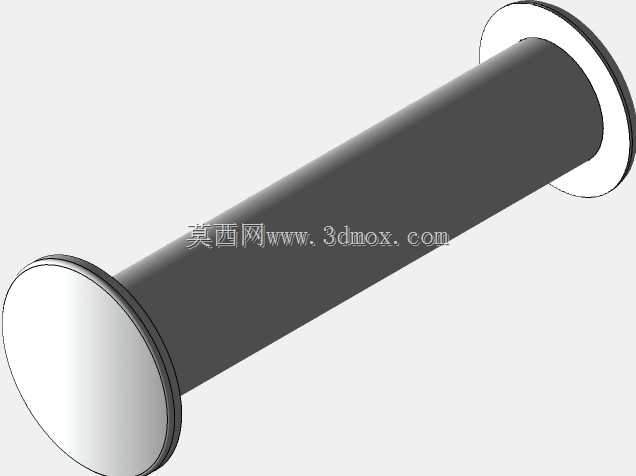

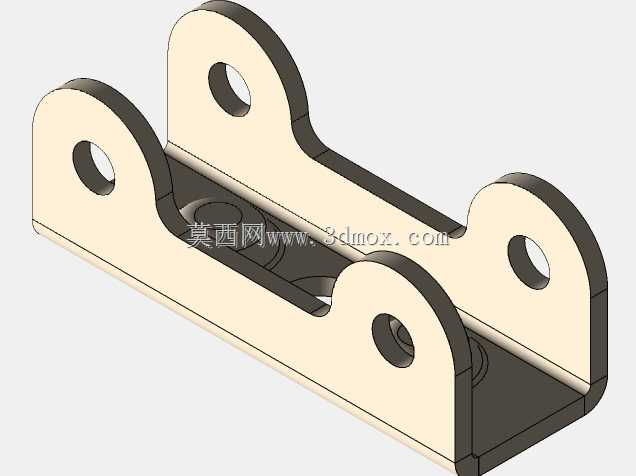

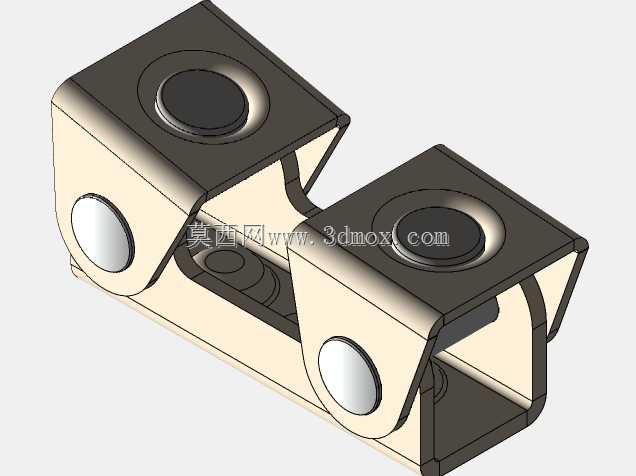

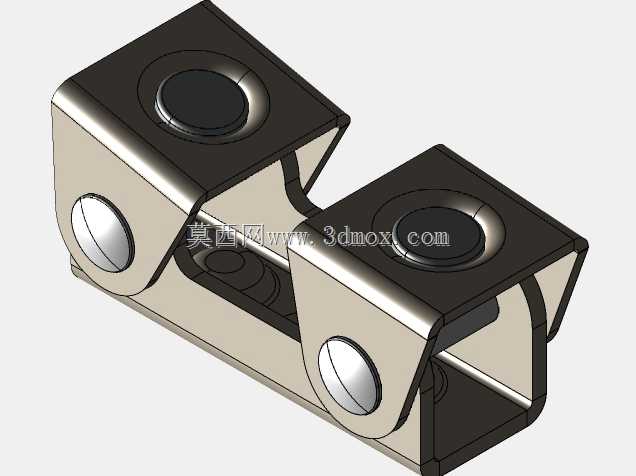

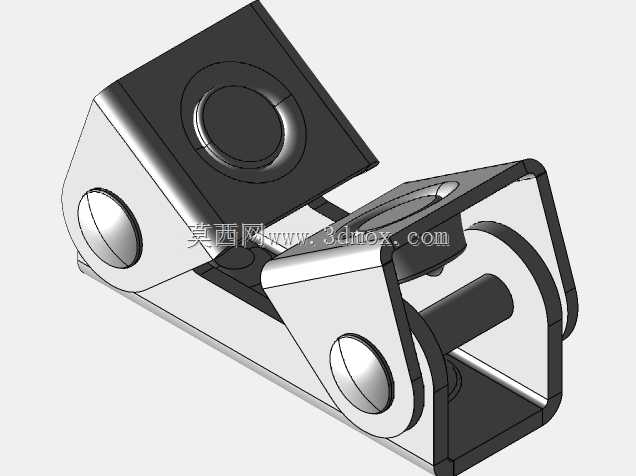

在焊接加工的现场实操环节里，圆形截面工件的定位夹持一直是影响焊缝成型质量的关键痛点，常规的机械式V形铁需要配合压板、螺栓完成装夹，不仅装夹步骤繁琐，在小批量多品种的焊接作业中，反复拆装夹具会占用大量有效作业时间，遇到表面平整度较高的导磁工件时，带磁吸功能的V形定位组件就能大幅降低装夹辅助时长。这套磁性V形夹持组件的核心功能是依靠内置的永磁体提供吸附力，将待焊接的圆管、圆轴类工件稳定吸附在V形定位面上，无需额外施加外部压紧力即可完成工件的初步定位，焊接过程中不会因为常规焊接飞溅的轻度冲击出现工件移位，同时V形面的夹角设计适配常见直径范围的圆形导磁工件，定位基准统一，能有效减少工件找正的辅助时间。从结构设计逻辑来看，这套组件采用分体式组合结构，主体V形座的磁吸模块做了内嵌式设计，磁源不直接接触焊接作业面，能避免焊接飞溅的高温铁屑直接附着在磁体表面造成磁性能衰减，配套的铰接压架结构可以在需要额外压紧力的场景下，通过铰接转轴实现快速开合，压头位置做了避让焊缝的缺口设计，不会干涉焊枪的行走路径，组件上预留的安装孔可以直接将整套定位座固定在焊接工作平台上，也可以多套组合使用完成长轴类工件的多点同步定位。在安装边界方面，单组V形座的底面做了平面度处理，与标准焊接工作台的台面贴合间隙控制在0.1mm以内，不会因为底面翘曲造成定位基准偏移，V形定位面的中心高度经过统一校准，多套并排使用时中心高偏差不超过0.05mm，能满足长工件焊接时的直线度要求，配套的锁紧销、垫片等附属零件都做了表面发黑处理，具备基础的防锈抗飞溅能力，日常使用中仅需要定期清理V形面附着的焊渣即可维持定位精度，不需要复杂的维护保养。实际应用场景中，这类磁性V形夹持组件不仅可以用于手工电弧焊、氩弧焊等常规焊接作业的工件定位，也可以搭配小型自动焊接专机完成圆形工件的环缝、直缝焊接定位，相比传统的螺栓压紧式V形夹具，装夹效率能提升60%以上，尤其适合维修车间、小型加工点这类多品种小批量的焊接作业场景，遇到非导磁材质的工件时，也可以配合铰接压架完成机械压紧，拓展了夹具的适用范围。设计过程中针对磁吸力的大小做了匹配调校，既保证正常焊接作业时工件不会移位，也能在焊接完成后轻松取下工件，不会因为磁吸力过大造成工件拆卸困难，甚至碰伤刚完成焊接的焊缝区域，V形面的开口角度选用通用的90度设计，适配绝大多数圆形工件的定位需求，不需要针对不同直径的工件更换定位座，减少了工装的储备种类。
