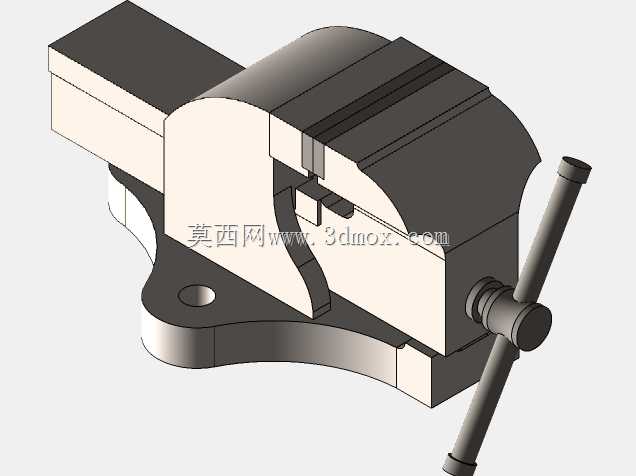

带完整工作约束的机用台钳结构设计

这款台钳的结构设计完全围绕机加工场景的实际夹持需求展开，在常规台钳的功能基础上做了多处贴合一线加工场景的细节优化，整体结构紧凑，夹持稳定性表现突出。从安装边界来看，底座采用带两个安装孔的法兰式固定结构，安装孔位间距适配多数标准钳工台、机床工作台的T型槽排布间距，安装时可通过螺栓直接锁紧在工作台面，也可配合回转底座实现角度调整，底座的底面做了铣平处理，安装后与台面贴合度高，重切削时不会出现翘动、移位的问题。活动钳身与固定钳身的配合采用燕尾导轨结构，导轨面预留了合理的配合间隙，既保证活动钳身滑动顺畅无卡滞，又能避免间隙过大导致夹持时钳口上翘，影响加工精度。钳口部分采用可更换式设计，钳口板上加工有交叉防滑齿纹，加持毛坯件时能提供足够的摩擦力防止工件打滑，同时钳口板通过内六角螺钉固定在钳身上，磨损后可快速更换，无需更换整个钳身，降低了长期使用的维护成本。传动部分采用梯形丝杠副结构，丝杠与活动钳身的连接采用浮动式结构，夹持工件时丝杠的轴向力能均匀传递到活动钳身，避免偏载导致的丝杠弯曲，梯形丝杠的自锁性能可靠，加持工件后不会因为加工过程中的振动导致钳口松脱，摇动手柄的力臂长度经过合理匹配，普通操作人员无需借助加力杆就能提供足够的加持力，同时也不会因为力臂过长导致加持力过大夹伤薄壁工件。从实际应用场景来看，这款台钳既可以适配钳工台完成手工锉削、錾削、装配等手工操作，也可以安装在铣床、钻床、磨床等机床上，完成小型零件的铣削、钻孔、攻丝、磨削等加工工序的工件固定，针对不同的加工场景，钳身的结构强度做了针对性加强，固定钳身的受力部位做了加厚处理，承受最大加持力时的变形量控制在微米级，能满足普通机加工的精度要求。设计过程中对所有运动部件都做了干涉检查，丝杠转动全行程范围内不会与其他部件产生擦碰，活动钳身的最大开口距离适配常见小型零件的夹持尺寸，钳身的整体高度经过优化，安装在标准工作台上时，钳口高度符合操作人员的作业高度习惯，长时间操作不易产生疲劳。整体结构没有多余的冗余设计，所有部件都具备明确的功能指向，零件的加工工艺性良好，多数结构件可通过普通铣削、钻削工序完成加工，适合小批量生产制作，也适合作为机械结构教学的演示案例，帮助初学者理解丝杠传动、导轨配合、夹具受力分析等相关机械设计知识点。
