步进驱动电动台钳结构设计方案

这款电动夹持机构主要适配机加工场景下的工件自动装夹需求，可直接配套加工中心第四轴使用，也可单独安装在磨床、铣床工作台面完成批量零件的夹紧与松卸动作，替代传统手动虎钳的人工操作环节，降低批量加工过程中反复松紧钳口的劳动强度，同时保证每次装夹的夹紧力一致性，减少人工操作带来的装夹误差。

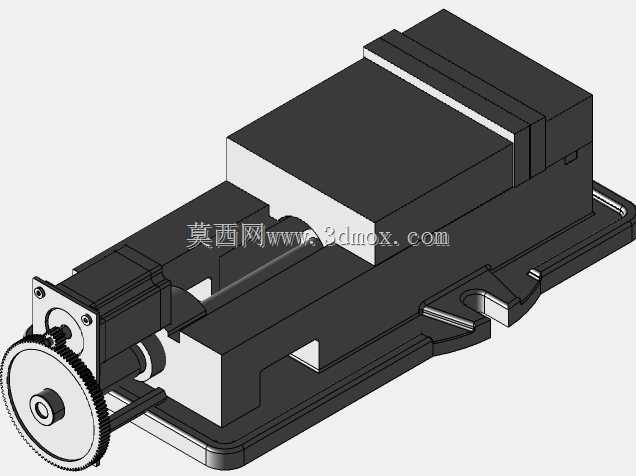

从功能实现逻辑来看，整套机构采用步进电机作为动力输出源，动力通过齿轮组传递至丝杠传动副，带动活动钳身沿固定导轨做直线往复运动，实现钳口的开合动作；尾部设置的手轮结构可在断电或调试状态下进行手动微调，满足单件试切、对刀过程中的小范围调整需求。防区结构的设计重点在于限制活动钳身的周向转动自由度，避免丝杠传动过程中活动钳身出现偏转，保证钳口工作面始终与固定钳身保持平行，确保装夹定位精度。联轴器的选型与六角轴、支架组件的配合公差经过反复校核，传动过程中无明显旷量，动力传递效率稳定，长期往复运行也不会出现传动间隙过大的问题。

安装边界方面，台钳与Enco规格安装座的适配距离为6英寸，可直接匹配常规机床工作台的T型槽安装间距，无需额外制作过渡转接板；固定钳身底部设置有标准定位键槽，安装时可嵌入工作台T型槽内完成快速定位，缩短设备换装的调校时间。钳口部分采用可更换式设计，可根据装夹工件的材质、外形更换平钳口、V型钳口或软钳口，适配异形零件、棒料、板件等不同类型工件的装夹需求。

设计过程中优先考虑了加工场景的实际使用痛点：传统手动虎钳在批量加工时，操作人员需要反复转动手柄完成松紧，长时间操作容易出现疲劳，且夹紧力受操作人员手感影响波动较大，容易出现工件夹伤或装夹不牢飞料的问题；这款电动结构可通过控制系统设定夹紧扭矩，保证每次装夹的夹紧力稳定在合理区间，既不会因夹紧力过大导致薄壁工件变形，也不会因夹紧力不足导致加工过程中工件移位。传动部分的齿轮组采用润滑脂密封结构，可适配机加工车间多切削液、多金属粉尘的使用环境，减少杂物进入传动副导致的卡滞、磨损问题，延长设备维护周期。活动钳身的导轨面采用耐磨贴塑处理，降低滑动摩擦阻力，同时提升导轨的耐磨性能，长期使用后也能保证运动精度，不会出现钳口上下翘头的问题。
