平开式合页铰链三维结构设计

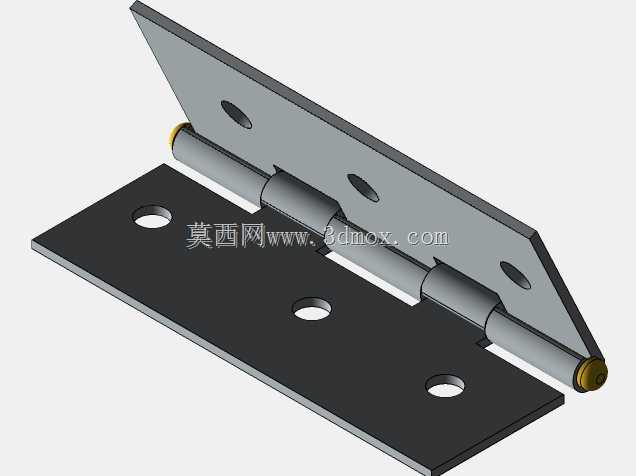

这类平开合页铰链是民用与工业场景里实现构件转动连接的基础五金件，日常在室内木门、金属设备检修门、机柜侧门、轻型防护栏门等场景中应用极广，核心作用是为两个相对固定的构件提供绕固定轴的转动自由度，同时承担门扇与门框之间的载荷传递，保证门扇开合过程平稳无卡滞，闭合后能保持贴合位置不出现错位偏移。从结构设计逻辑来看，这款铰链采用双页片配贯通销轴的经典结构，两个页片分别对应待连接的两个构件，其中深色页片用于固定在门框侧的安装基面，浅色页片固定在活动门扇侧，页片上的沉头安装孔位经过位置校核，能适配常规的沉头自攻螺丝或机丝螺丝安装，安装后螺丝头不会突出页片表面，避免开合过程中出现刮蹭干涉。销轴部分采用贯通式穿接设计，两端做铆压封边处理，既保证两个页片的同轴转动精度，也能防止长期开合过程中销轴脱出，销轴与页片卷边的配合间隙控制在合理范围，既不会因为间隙过大出现门扇晃动下垂，也不会因为间隙过小导致开合阻力过大、转动卡涩。在安装边界的考量上，设计时已经提前核算了页片的开合避让空间，当门扇转动到最大开启角度时，两个页片的边缘不会发生碰撞干涉，页片的厚度、卷边的直径尺寸都匹配常规门扇的安装缝隙要求，不需要额外对门框或门扇做开槽处理就能直接安装，适配大部分15-25mm厚度的轻型门扇使用。从功能特性来说，这款铰链的页片平面平整度经过结构校验，安装后页片能完全贴合安装基面，不会出现翘边导致的受力不均，卷边部分的同轴度公差控制在合理区间，多组合页同时安装时，能有效降低不同铰链之间的装配内应力，减少长期使用后的磨损下垂问题。在实际选型应用中，这类铰链适合用在载荷不大、转动频率适中的场合，设计建模时已经还原了各部分的装配关系，包括页片的倒角、安装孔的沉头深度、销轴端部的封边结构都做了1:1的结构还原，能直接用于装配干涉校验、安装孔位排布参考，也可以作为同类型五金件选型时的结构参考依据，帮助设计人员提前预判安装过程中可能出现的干涉问题，减少实际装配时的修配工作量。
