双组分设备适配替换型3M胶塞结构

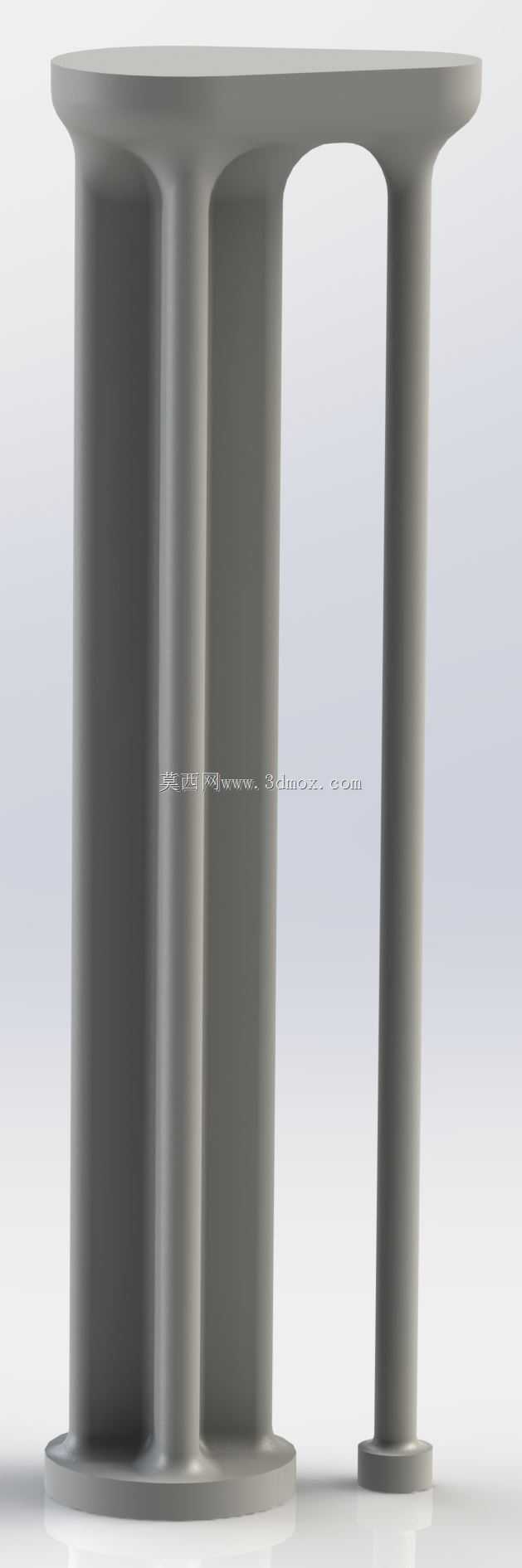

在双组分流体输送、点胶作业以及实验室耗材夹持场景中，原装进口夹具配套的密封胶塞属于高频损耗件，长期接触混合试剂、反复插拔受力后，胶塞边缘容易出现蠕变开裂、密封面压痕失效的问题，导致流体漏液、夹持定位偏移，直接影响点胶精度或者试剂封装的密封性。这类原装配件采购周期长，且配套夹具本身采购成本较高，很多车间和实验室在日常运维中，都会优先选择适配性强的替换胶塞来降低运维成本，同时保证设备运行的稳定性。这款胶塞的设计完全对标原装配件的安装边界，整体采用带法兰边的多柱式结构，顶部法兰盘的外径与原装夹具的卡槽内径完全匹配，安装时法兰边刚好卡在夹具端面的定位槽内，不会出现轴向窜动，也能避免胶塞被压力推入管路内部。胶塞的柱体部分做了等直径的光面设计，表面粗糙度控制在适合密封的区间，既可以保证插入管路时的顺畅度，又能和管路内壁形成足够的接触压力，实现静密封效果，柱体长度刚好覆盖管路的密封段，不会过长导致管路通径被挤占，也不会过短导致密封面接触不足。设计过程中没有做多余的异形结构，所有过渡位置都采用大圆角过渡，一方面是减少胶塞安装时的应力集中，避免反复插拔过程中圆角位置出现撕裂，另一方面也能减少流体在胶塞端面的残留，日常清洁维护时只需要擦拭法兰端面即可，不会在缝隙位置积存固化的混合试剂。多柱并排的结构对应双组分设备的多管路布局，每个柱体的中心距和原装胶塞完全一致，安装时不需要调整夹具的定位位置，直接替换原有损坏的胶塞即可完成装配，不需要额外做适配加工。从安装适配性来看，这款胶塞的尺寸公差控制在五金密封件的通用公差范围内，和常见的硬PVC管路、硅胶管路都能形成可靠的过盈配合，在0.2MPa以内的流体输送压力下不会出现渗漏问题，完全可以满足常规双组分点胶、试剂分装场景的使用需求。日常使用中，这类胶塞除了作为原装夹具的替换件，也可以用在自制的简易流体分装夹具上，只要对应管路的内径和胶塞柱体尺寸匹配，就能快速实现管路端部的密封封堵，不需要额外加工密封槽或者加装密封圈，降低简易工装的制作成本。结构设计上没有采用复杂的倒扣或者卡接结构，拆卸时只需要捏住顶部法兰边向外拔出即可，不会因为卡接过紧导致胶塞断裂在管路内部，减少后续清理管路的工作量。胶塞的柱体端面做了微小的倒角处理，插入管路时可以自动导正，即使安装时存在小幅的角度偏差，也能顺着倒角滑入管路，不会刮伤管路内壁，延长配套管路的使用寿命。
