带永久磁铁的C型挂载固定支架结构

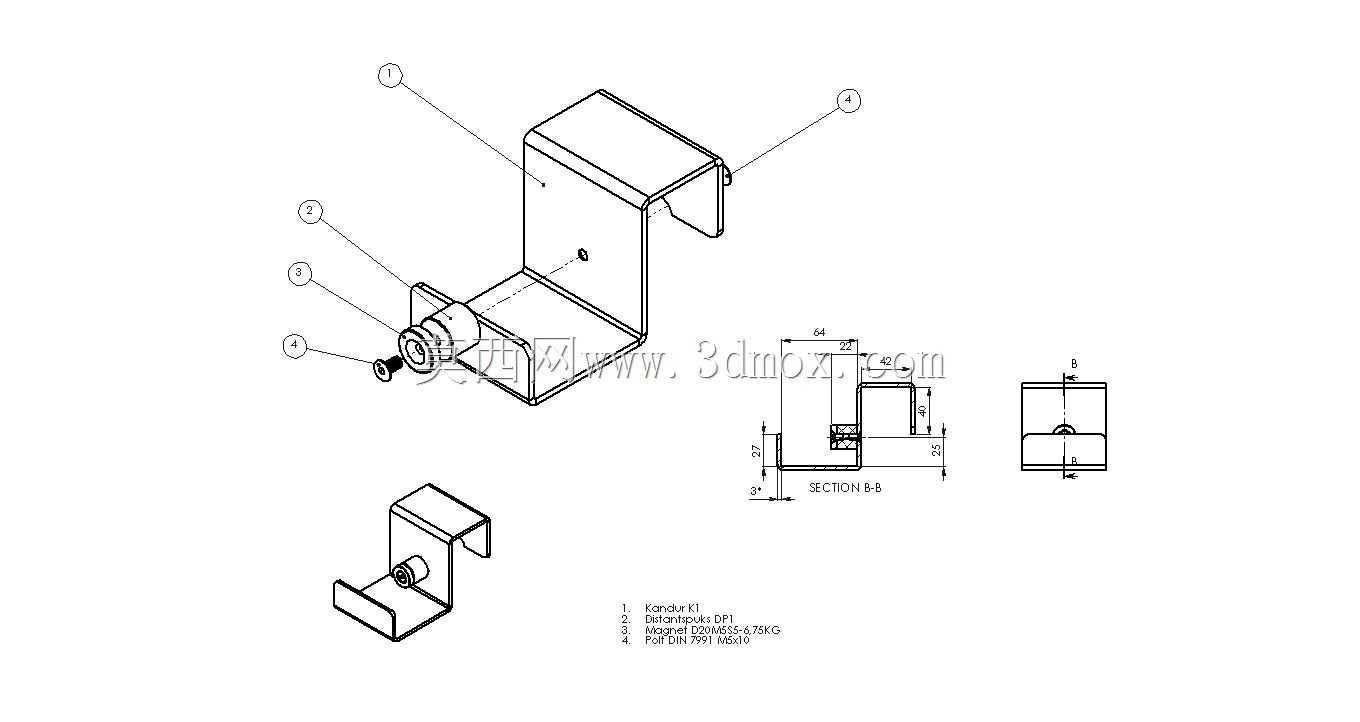

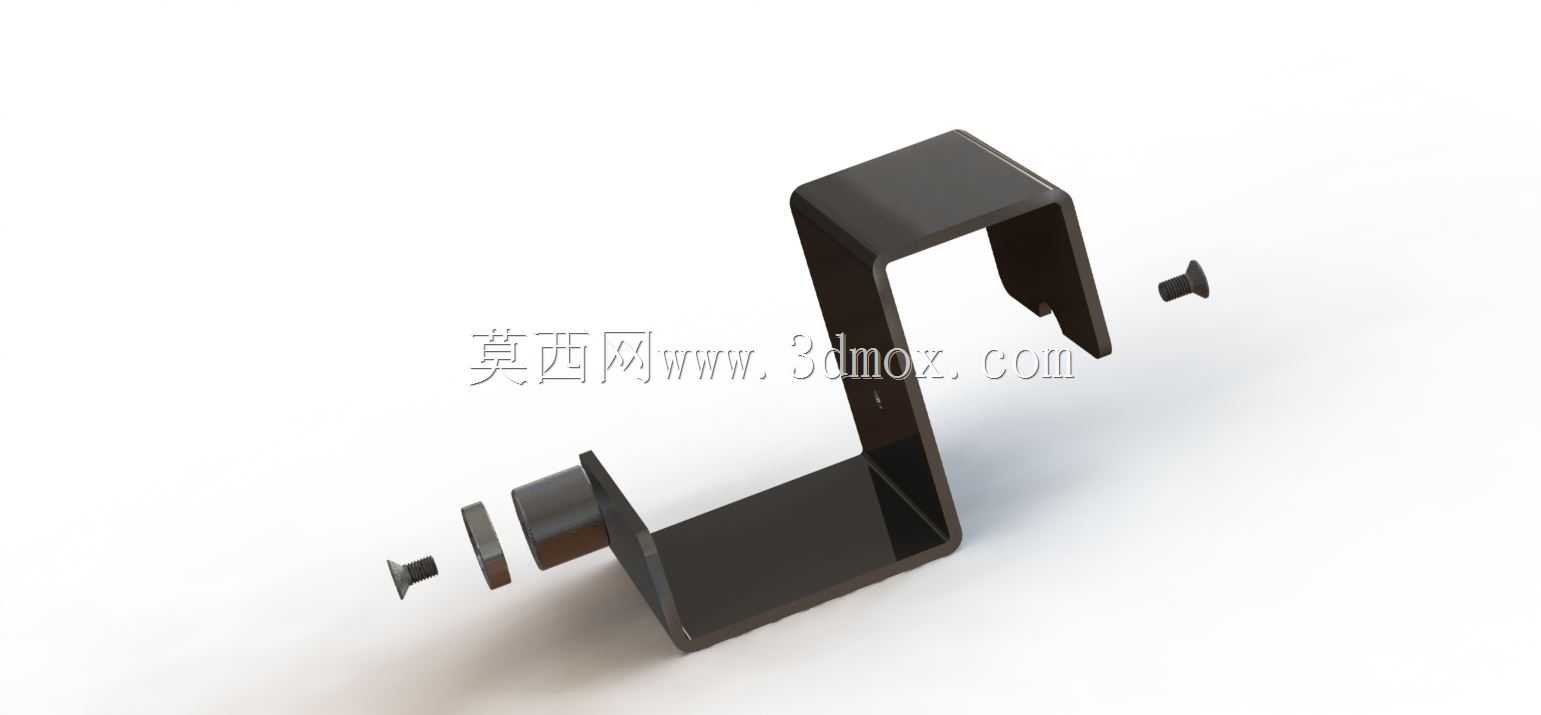

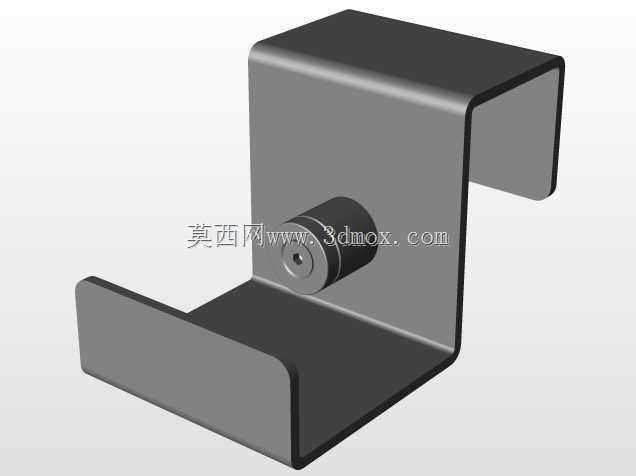

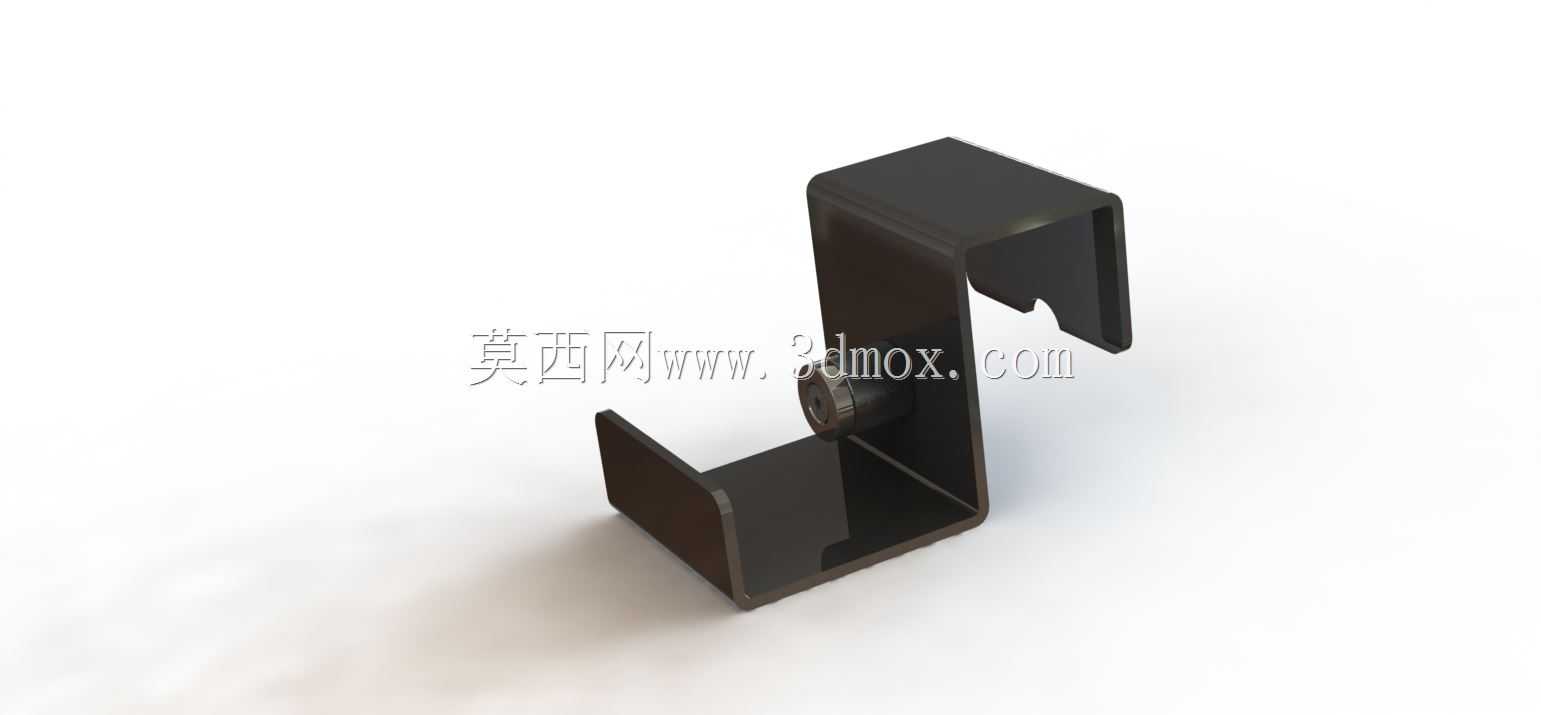

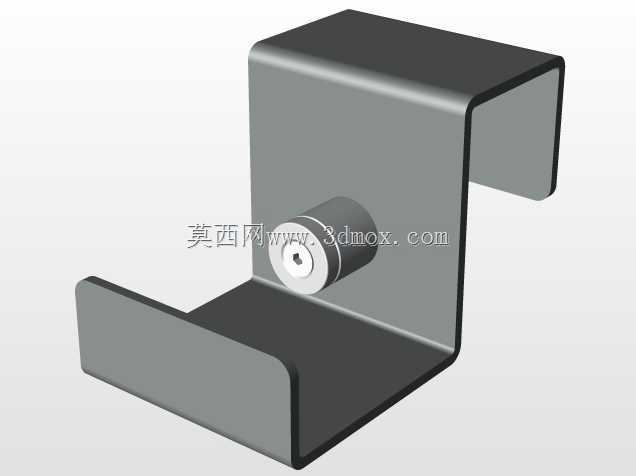

这款带永久磁铁的C型挂载载体，在轻工装配、工位器具排布、小型工装临时固定场景中有着极高的使用频次，很多一线装配线的旁侧工位、设备侧立面的工具挂载点位，都会用到这类带磁吸功能的支架结构，无需在设备本体或工位架上打孔攻丝，依靠永久磁铁的吸附力就能完成快速固定，适配很多不允许破坏安装基面的使用场景。从结构设计逻辑来看，整体采用折弯成型的C型钣金主体，开口方向的两个折边形成上下两个卡位，既可以卡入对应规格的型材边沿、工位板卡槽，也能通过折边的限位避免挂载后出现侧滑偏移，中部嵌入的永久磁铁组件采用沉孔式安装，磁铁端面与支架安装基面保持齐平，不会因为磁铁突出导致安装后出现间隙，吸附时的接触面积能达到最大化，磁吸力的损耗被控制在最低水平。实际使用中，这类支架的挂载边界需要结合安装基面的材质厚度调整，当吸附基面为厚度1.5mm以上的冷轧钢板时，磁吸力可以达到额定值的九成以上，若基面为薄铁皮或者带涂层的板材，需要提前测算实际吸附力，避免挂载重物后出现脱落。C型开口的内空尺寸是安装适配的核心参数，设计时预留了0.2mm的装配公差，刚好可以卡入常规厚度的工位挂板、铝型材侧边的卡槽，折边处做了小角度的外翻导向，安装时不需要精准对位，顺着导向边就能滑入安装位，降低一线操作人员的安装难度。支架中部的磁铁安装位采用压装加铆点固定的工艺，避免长期使用后磁铁出现松动脱落，支架的外露棱边全部做了倒钝处理，不会划伤操作人员的手部或者挂载的工具线缆。不同于普通的焊接支架，这款折弯成型的结构整体重量更轻，磁吸固定的方式也让支架的移位调整更加便捷，产线换型调整工位布局时，不需要拆卸螺丝，直接取下支架重新吸附到目标位置即可，大幅缩短工位调整的时间成本。在一些需要临时挂载检测工具、料盒、小型气动工具的点位，这类支架的适配性远高于固定式的打孔安装支架，不会对原有设备或工位架的结构造成破坏，同时C型的卡位结构可以在磁吸力之外提供额外的机械限位，即便遇到设备运行产生的持续振动，也不会因为磁力衰减出现支架滑落的问题，双重固定的结构设计大幅提升了使用可靠性。
