带安装底座的槽型支撑固定座结构

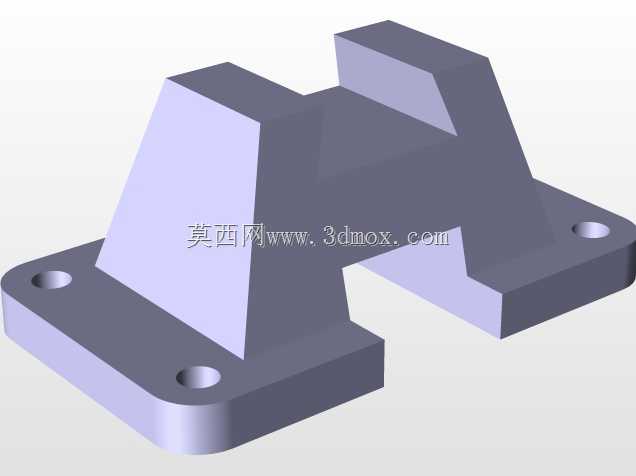

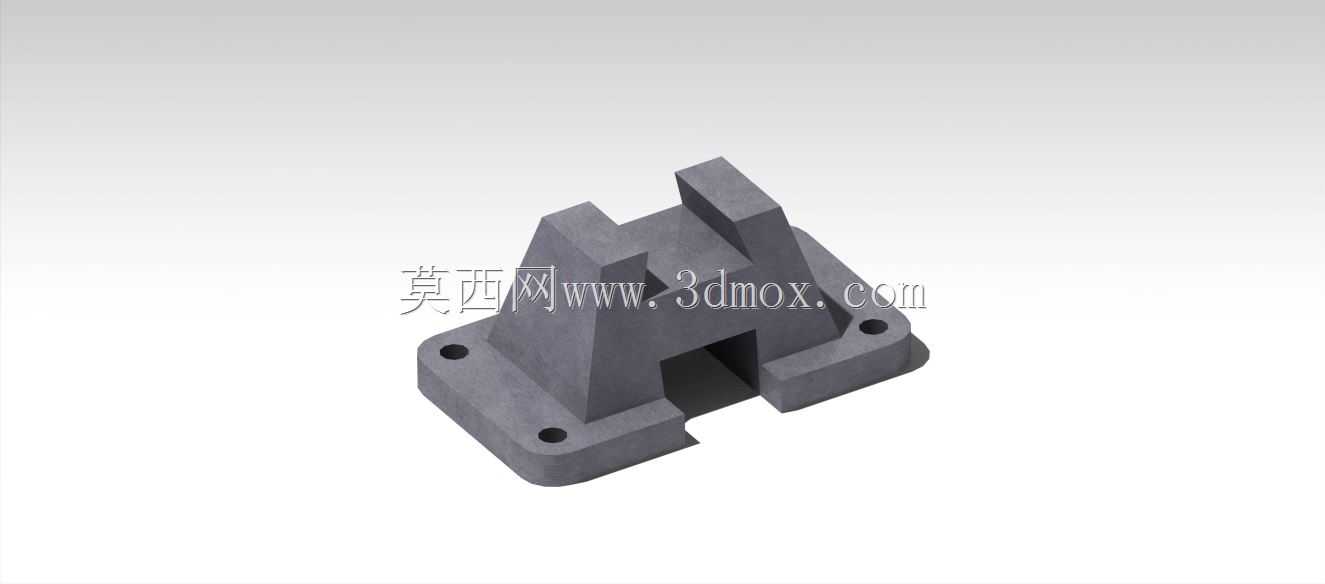

该支撑固定座多用于工业生产线的工位定位、工装夹具的承载基座场景，也可作为小型自动化设备中导向组件的安装依托，在输送线侧边挡停机构、检测工位的工件托载结构中较为常见，能够为上方搭载的功能部件提供稳定的刚性支撑，抵消设备运行过程中产生的侧向冲击力与垂直方向的载荷，避免搭载部件出现位置偏移或振动松脱的问题。从结构设计来看，底部采用带圆角的方形法兰底座，四个角位预留沉头安装孔，安装时可通过内六角螺栓将整个支座锁紧在设备台面或型材框架上，沉孔设计能够让螺栓头完全没入底座平面，不会突出表面干涉上方部件的安装，底座边缘做圆角过渡，既减少了加工过程中的应力集中问题，也能避免安装调试时尖锐边角划伤操作人员。底座上方的主体支撑部分采用对称式梯形加强筋结构，两侧的筋板从底座平面向上延伸至顶部支撑位，筋板厚度均匀，在保证整体结构刚性的前提下尽可能减少了材料用量，降低构件自身重量。主体中部开设贯通式矩形槽，该槽位可用于嵌入导向块、定位销座或者滑动组件，槽的内壁预留均匀的加工余量，实际生产中可根据搭载部件的配合尺寸做精铣加工，保证配合精度。顶部的两个平行凸台作为主要的承载面，凸台平面与底座安装面保持严格的平行度要求，凸台内侧的缺口结构用于避让搭载部件的运动行程，避免部件动作时与支座产生干涉。设计过程中优先考虑了安装的便捷性与受力的合理性，整体结构无复杂曲面，常规的铣削、钻削工艺即可完成加工，不需要特殊的定制刀具，适合批量生产。安装边界方面，底座的外形尺寸适配常用的40系、80系工业铝型材的安装孔距，不需要额外加工转接板即可直接固定在标准型材框架上，支座整体高度控制在常规工装的适配范围内，不会因为过高导致支撑刚性下降，也不会因为过低无法预留足够的部件安装空间。实际选型使用时，可根据上方搭载部件的重量调整筋板厚度与底座尺寸，若用于有腐蚀环境的场景，也可在该结构基础上更换不锈钢材质或者做表面防腐处理，不影响整体的安装配合尺寸。
