直角定位夹紧角托架结构设计

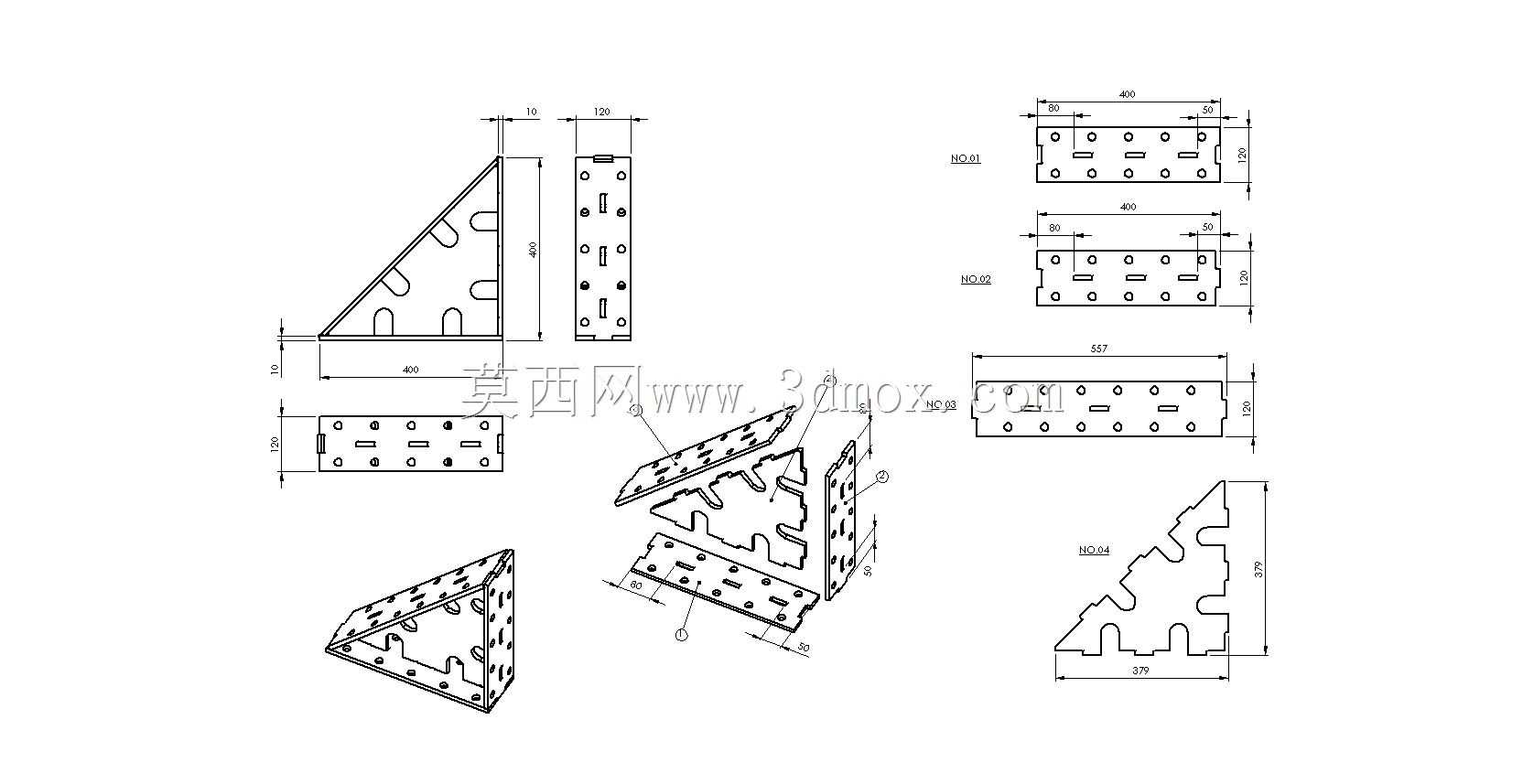

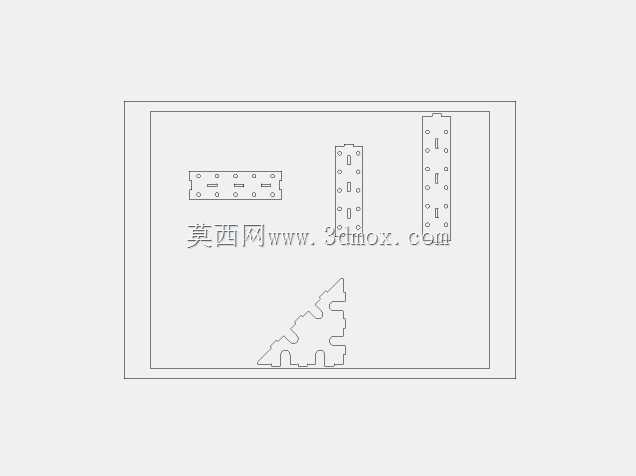

在焊接工装、框架组装、型材拼接这类需要保证垂直对接精度的作业场景里，直角定位类配件的精度直接决定了最终装配件的形位公差是否达标，这款90度角托架就是针对这类场景开发的定位夹紧构件。从结构设计逻辑来看，它采用三角形加强的整体构型，两个互相垂直的安装面作为定位基准面，背面的三角加强筋结构并非等厚设计，而是做了多段镂空减重处理，在保证整体刚性、避免装夹受力时基准面发生翘曲变形的前提下，尽可能降低了配件自身重量，也减少了原材料的消耗。两个垂直安装面上都加工有规则排列的安装孔位，孔位间距做了统一的标准化设计，既可以通过螺栓快速固定在工装基板或者设备框架上，也能根据待装夹工件的实际尺寸，调整压紧组件的安装位置，适配不同规格的角接接头装夹需求。从安装边界来看，两个垂直基准面的有效贴合长度覆盖了常规中小型型材、方管、板材的对接宽度范围，安装孔的孔径适配行业内通用的紧固件规格，不需要额外加工定制连接件就能完成装配。实际使用时，只需要将托架的两个垂直基准面贴紧待拼接工件的两个垂直外侧面，通过安装孔穿入紧固件预紧，就能快速锁定两个工件的90度相对位置，不需要反复测量校正垂直度，能大幅缩短组装、焊接作业的辅助定位时间，也能避免人工划线定位带来的角度偏差。设计过程中特意对加强筋的受力路径做了优化，当角接位置承受侧向扭力或者垂直方向的载荷时，应力会顺着三角筋的轮廓均匀分散到两个安装基准面上，不会出现局部应力集中导致的托架变形、定位失效问题。安装面上的孔位同时兼顾了通孔与沉孔的设计需求，紧固件安装后头部不会突出基准面，保证基准面和工件表面可以完全贴合，不会因为紧固件干涉导致定位出现缝隙、角度偏移。这类角托架既可以作为焊接工装的固定定位块重复使用，也可以作为框架结构的永久连接件，在设备机架组装、钣金箱体拼接、工业铝型材框架搭建等场景下都能适用，相比传统的现场焊接临时定位挡块，它的定位精度一致性更好，拆装重复利用率更高，也不会在工件表面留下焊接疤痕，减少了后续打磨修整的工作量。
