快开式圆形压紧夹持工装结构设计

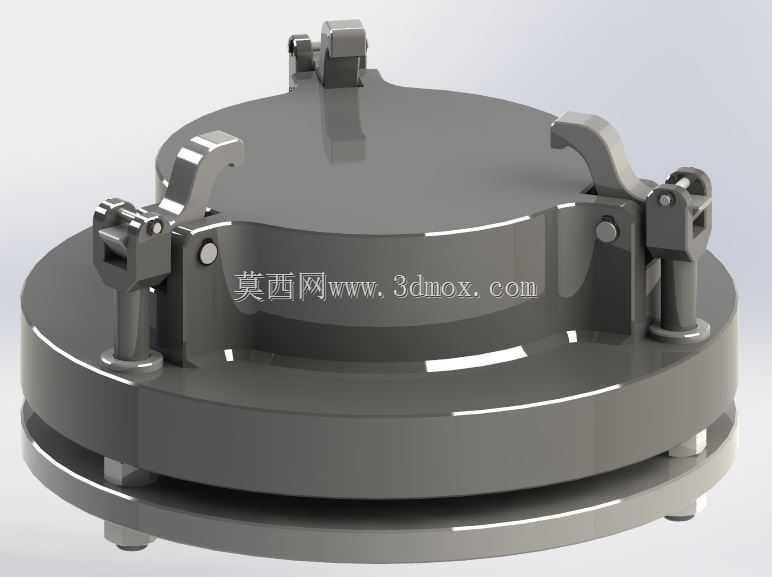

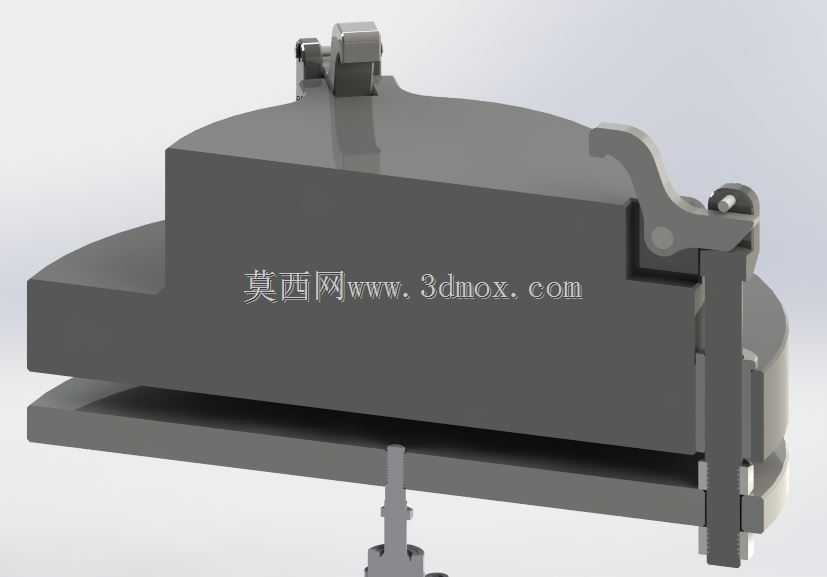

这类压紧夹持结构常应用在需要频繁启闭、快速装卸的工况场景中，比如小型密封腔体的端盖压紧、试验工装的工件固定、小型罐体的口部锁紧，既可以单独作为单个工位的夹持元件使用，也可以成组排布在工装板上，配合生产线实现多工位同步装夹。从结构设计逻辑来看，整体采用圆形底座作为承载基础，底座外缘预留了安装孔位，可通过螺栓直接固定在工作台面或者设备机架上，安装边界以底座外圆为基准，周边预留的操作空间不需要太大，三个周向均布的快压把手操作时不需要额外工具，徒手即可完成锁紧与松开动作，相比传统的螺栓压紧结构，装拆效率能提升数倍。每个压紧单元采用铰链式杠杆结构，把手与压爪通过销轴连接，锁紧时压爪压合在被压紧件的上表面，铰链过死点后实现自锁，不会因为工况中的振动出现松脱，压爪与上盖接触的位置做了圆弧过渡处理，避免压合过程中刮伤工件表面。上盖与底座之间预留了密封件安装槽，可根据使用需求嵌入密封圈，实现腔体的密封压紧，适配有气压、液压保压需求的测试场景。设计时充分考虑了操作的人机工程，三个把手的操作高度一致，周向分布的角度让操作人员站在任意位置都能方便操作，不需要绕工装走动。底座下部设置了定位止口，与被固定的部件配合时可以实现快速定位，不需要反复调整对齐，压爪的压紧行程做了限位设计，松开时压爪抬起高度足够取放上盖或者工件，不会出现干涉。整体结构的受力路径清晰，锁紧时的压紧力通过铰链传递到底座，再通过底座的安装螺栓传递到安装基础，各受力部位都做了加厚处理，长期反复使用不会出现结构变形，销轴部位采用间隙配合，转动灵活无卡滞，日常维护只需要定期在铰接点加注润滑脂即可，不需要复杂的保养流程。这类结构没有复杂的传动零件，加工难度低，普通的机加工设备即可完成所有零件的加工，制造成本可控，适配多行业的小批量工装定制需求，在轻工、检测、小型化工试验、玩具装配等场景都能见到同类结构的应用，设计时可根据实际需要压紧的工件尺寸，等比例缩放各部分结构参数，调整压爪的长度和底座的直径，即可适配不同规格的被压紧件，不需要重新做整体的结构逻辑重构。
