立式液压五吨切边工装结构设计方案

这套立式结构的切边工装，主要面向中小型五金冲压件、压铸件的飞边去除工序，在汽配小零件压铸件加工、日用五金冲压件后处理、小型钣金件边缘修整场景中应用广泛，能够替代传统人工打磨飞边的工序，大幅降低后处理环节的人工劳动强度，同时保证切边后工件边缘的一致性，避免人工打磨出现的边缘缺料、打磨过度导致的尺寸超差问题。

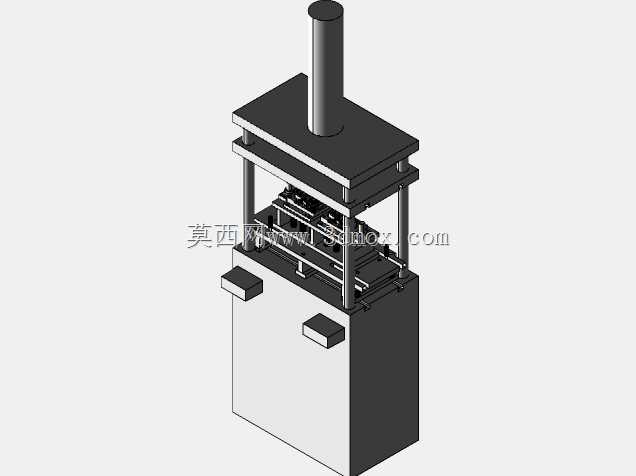

从结构设计逻辑来看，整套设备采用四柱导向的立式布局，底部为封闭式的机架箱体，既可以容纳液压站、电控回路等核心动力元件，也作为整套工装的承重基座，箱体上表面预留了工装模架的安装定位孔位，安装时只需将下模座对准定位销锁紧即可完成模架固定，不需要额外做水平校准，适配车间常规的混凝土地面安装条件，不需要做特殊的设备基础，整体占地尺寸控制在1.2米见方以内，高度约2.2米，对车间层高要求低，适合中小型加工车间的工位排布。

上部的压合单元采用单缸驱动的结构，主油缸垂直安装在上固定板中心位置，四根镀铬导向柱贯穿上下活动板，导向配合处采用无油衬套做滑动支撑，活动板的下行行程控制在300毫米范围内，能够适配最大厚度150毫米以内的工件切边作业，额定输出压力稳定在五吨，针对铝压铸件、1.5毫米厚度以内的冷轧钢板冲压件飞边，能够实现一次冲裁完成切边，不会出现飞边残留、扯料的问题。设备前部设置的两个小型操作盒，对应双手启动的安全操作逻辑，操作人员需要同时按下两个启动按钮才会触发压合作业，避免单按钮误触带来的安全风险。

模架安装区域预留了通用的T型槽安装位，不需要针对每套切边模具单独定制转接板，不同规格的切边下模可以直接通过T型螺栓锁紧固定，换模时间能够控制在二十分钟以内，适配多品种小批量的加工生产需求。活动板与下模座的平行度在出厂装配时控制在0.02毫米每百毫米范围内，切边过程中上下模的合模间隙均匀，不会出现单边啃模、切边毛刺过大的问题。整套结构的受力路径经过优化，压合作业时的反作用力直接通过四根导向柱传递到底部箱体框架，不会出现机架变形、导向柱卡滞的问题，长期满负载作业下的结构稳定性有充足保障。设备的液压管路全部内置在机架箱体内部，外部没有裸露的液压管线，既避免车间加工过程中的金属切屑刮损油管，也让设备整体外观更整洁，日常维护时只需打开箱体侧门即可完成滤芯更换、油位检查等常规保养操作，不需要拆解外部结构。
