工业设备用可调式搭扣门锁结构设计

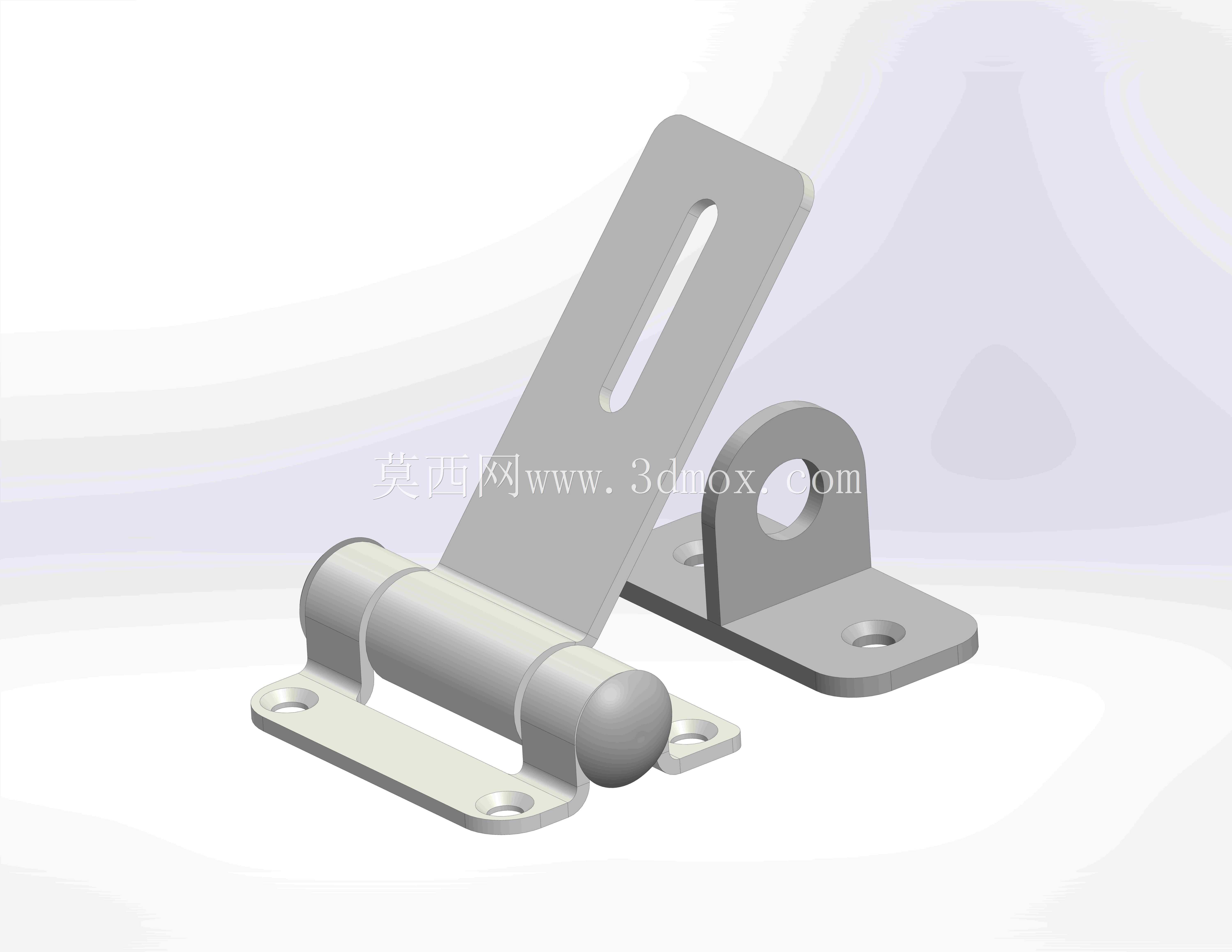

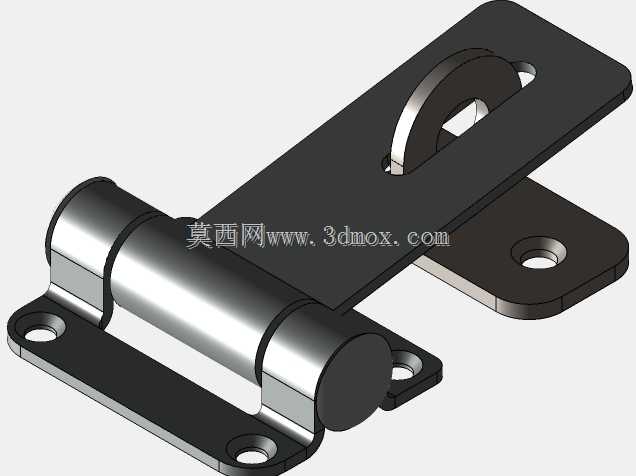

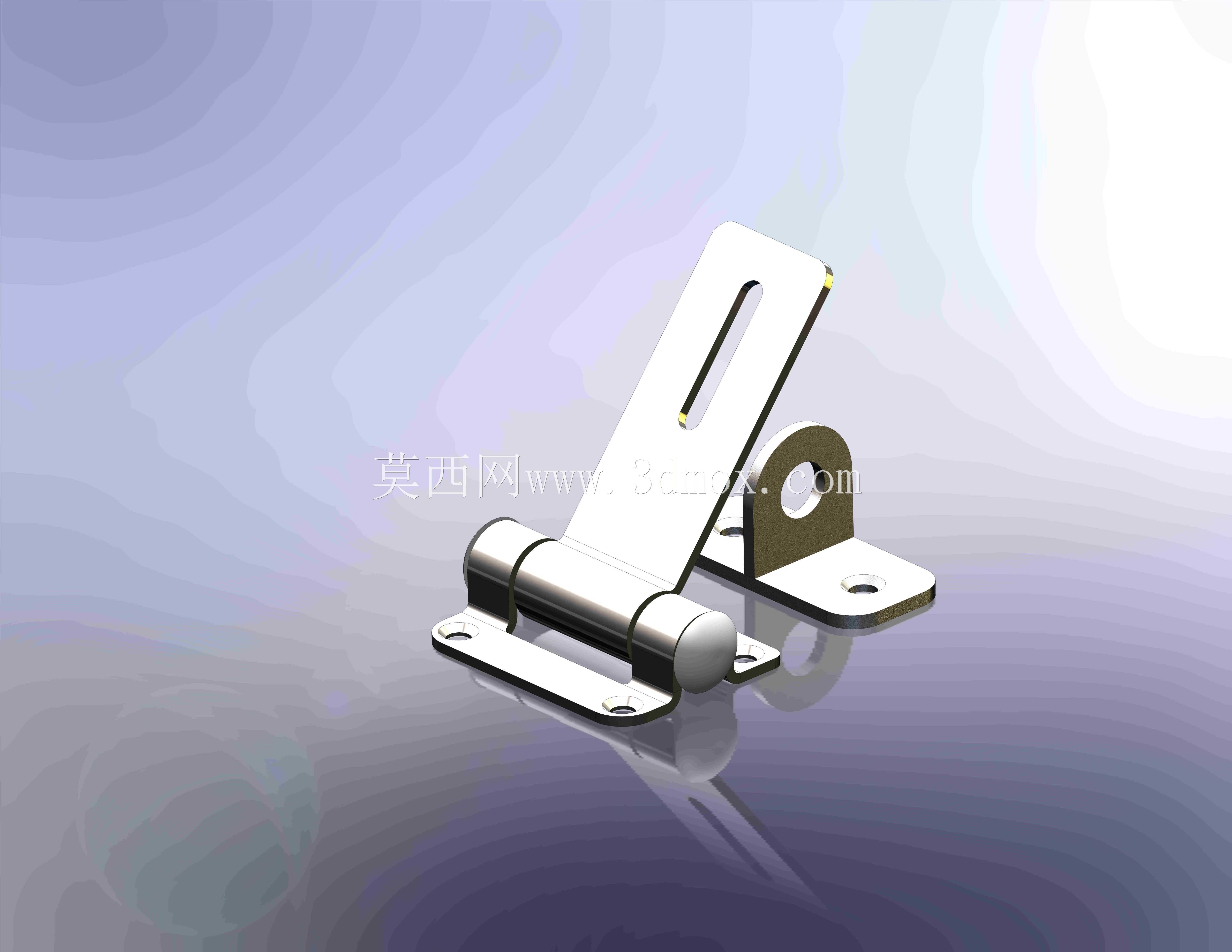

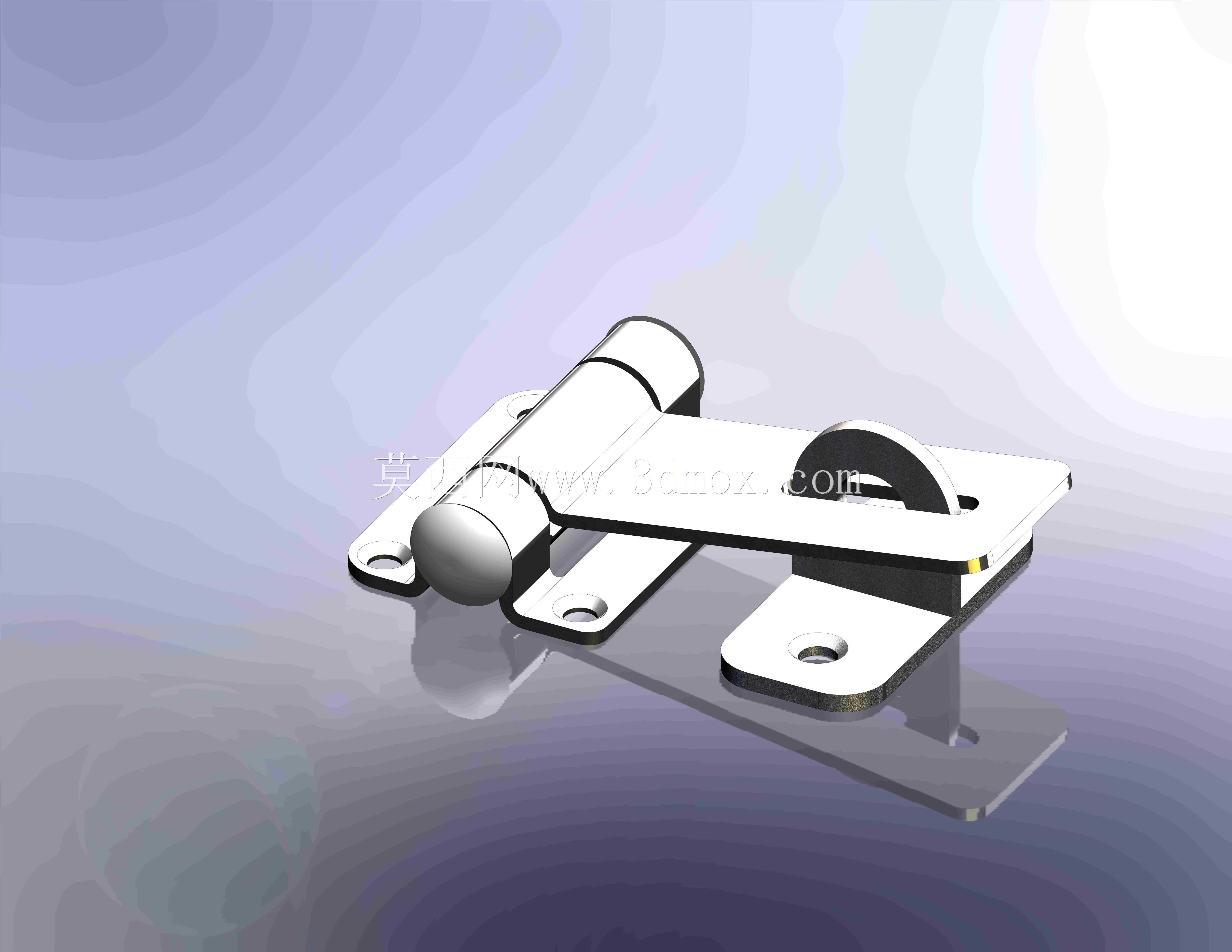

这款搭扣式门锁结构，主要面向工业机柜、设备防护舱、小型检修门这类需要频繁开合、同时要求锁紧可靠性的场景，在户外配电箱、生产线旁的设备安全罩、仓储设备侧门等位置都能适配使用。从结构功能来看，它采用了转轴式搭扣配合带长槽调节的锁片设计，转轴部分做了加粗的圆柱铰接结构，开合过程中转动阻尼均匀，不会出现松垮晃动的情况，带长圆孔的调节片可以适配安装时的位置公差，就算门框和门板的安装孔位存在1-3mm的偏差，也能通过调整锁片固定位置保证锁紧到位，避免出现锁扣扣不上或者扣合后松动旷量的问题。底座部分采用了三孔固定的设计，两个安装孔分布在铰接座的底板两端，配合锁片底座的两个安装孔，整体安装后受力均匀，扣合时的锁紧力可以均匀分散到各个安装点位，不会因为长期反复开合导致固定点松动。设计过程中优先考虑了安装边界的适配性，整个锁体闭合后的总厚度控制在常规门板与门框的间隙范围内，不需要额外在门板或者门框上开挖深槽，只需要在对应平面打安装孔即可完成固定，对于薄板类的设备门板适配性很好，就算是1.5mm厚度的冷轧钢板门板，搭配拉铆螺母固定也能承受足够的锁紧拉力。锁体的铰接部分做了圆角过渡处理，没有尖锐的棱角，在设备检修开合过程中不会划伤操作人员，同时外露的圆柱端头做了圆弧收边，长期使用也不会因为磕碰出现毛刺。实际使用时，扣合过程只需要将搭扣翻起压下即可完成锁紧，不需要额外的锁具配件，配合外挂挂锁的孔位，还可以实现额外的上锁功能，满足需要权限管控的设备舱使用需求。从安装尺寸来看，铰接底座的安装孔距适配常规工业五金的通用孔位，替换现有老旧搭扣的时候不需要重新打孔，直接对应原有孔位就能安装，降低了设备维护的改造成本。锁片的长槽设计除了适配安装公差，还可以根据门板密封胶条的压缩量调整扣合的预紧力，当胶条出现老化压缩量变化时，只需要松开锁片的固定螺丝调整位置，就能重新保证密封所需的压紧力，延长密封结构的使用寿命。整个结构没有复杂的弹性零件，所有铰接位置都是刚性金属配合，长期在有振动的工业设备环境下使用，也不会出现弹簧失效、零件脱落的问题，可靠性远高于普通的弹性搭扣。
