电机吊装用环形螺纹连接吊具结构

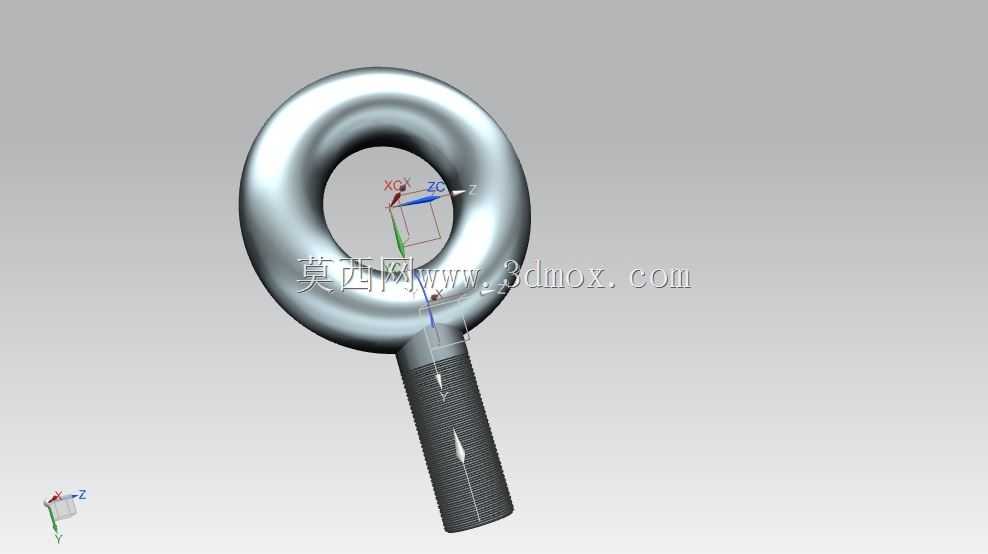

在工业电机的装配、转运、现场安装环节，这类吊具是必不可少的受力连接件，直接匹配电机机壳顶部预设的螺纹安装孔，承担电机整机起吊过程中的全部载荷，避免吊装过程中电机外壳、绕组、输出轴等核心部件受外力磕碰损伤。从结构设计逻辑来看，上部的环形吊耳部分采用整圆成型设计，圆环截面做了均匀的圆弧过渡，没有尖锐的棱角与应力集中缺口，起吊时吊索、卸扣可以在环内顺畅滑动，自动调整受力角度，不会因为吊点偏斜产生局部剪切力，圆环与下部螺杆的衔接位置做了加大的过渡圆角，这个区域是起吊时的应力集中高发区，加大圆角能有效分散载荷传递路径上的应力峰值，避免长期受载后出现疲劳裂纹。下部的螺杆采用标准外螺纹设计，螺纹牙型精度匹配通用电机安装螺孔的公差要求，拧入后螺纹副的啮合长度满足额定起重量下的抗剪切、抗拉脱要求，螺杆根部与圆环衔接的端面为平整的贴合面，拧入到位后能与电机机壳的安装平面完全贴合，不会出现倾斜虚接的情况，保证吊装时受力方向与螺杆轴线重合，避免产生附加弯矩。从安装边界来看，这类吊具的螺杆长度根据对应电机的安装孔深度设计，拧入后不会穿透机壳触碰内部绕组，圆环的内孔尺寸适配常规的起重卸扣、吊装带挂钩规格，不需要额外定制转接件就能直接搭配车间常规起重工具使用，圆环的外径尺寸控制合理，不会因为尺寸过大与电机周边的接线盒、散热筋等结构产生干涉。实际应用场景中，除了电机整机吊装，这类吊具也可用于其他带有对应规格螺纹安装孔的重型工业部件的垂直起吊、短距离转运，设计时充分考虑了反复装拆的使用需求，螺纹部分的硬度满足多次拧入拧出不会出现牙型变形、滑牙的问题，环形部分的表面做了圆滑处理，不会割伤吊装带的纤维层，降低吊装作业的安全风险。在建模过程中，需要重点管控圆环与螺杆衔接处的曲面过渡质量，避免出现建模棱角导致后续有限元应力分析时出现虚假应力集中点，螺纹部分可采用简化牙型建模，既保证装配时的干涉检查准确性，也能控制模型整体数据量，方便在装配体中调用。
