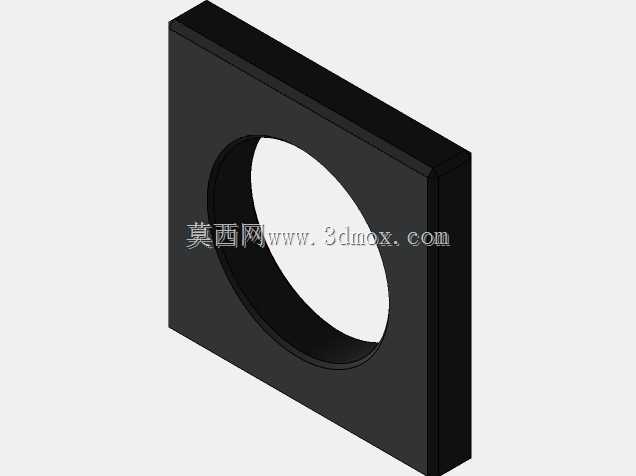

哈斯VF-2加工中心工作台尾座结构

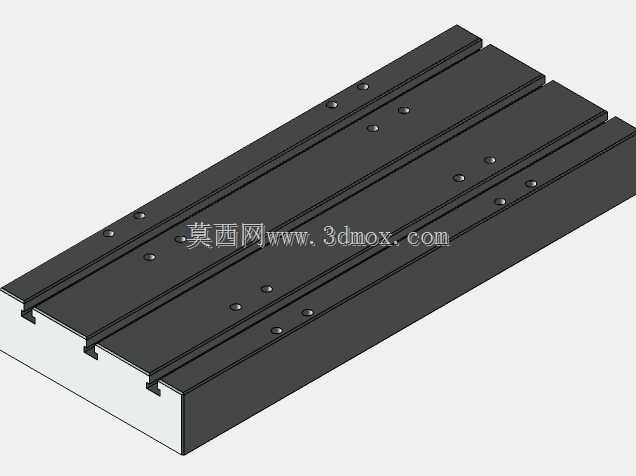

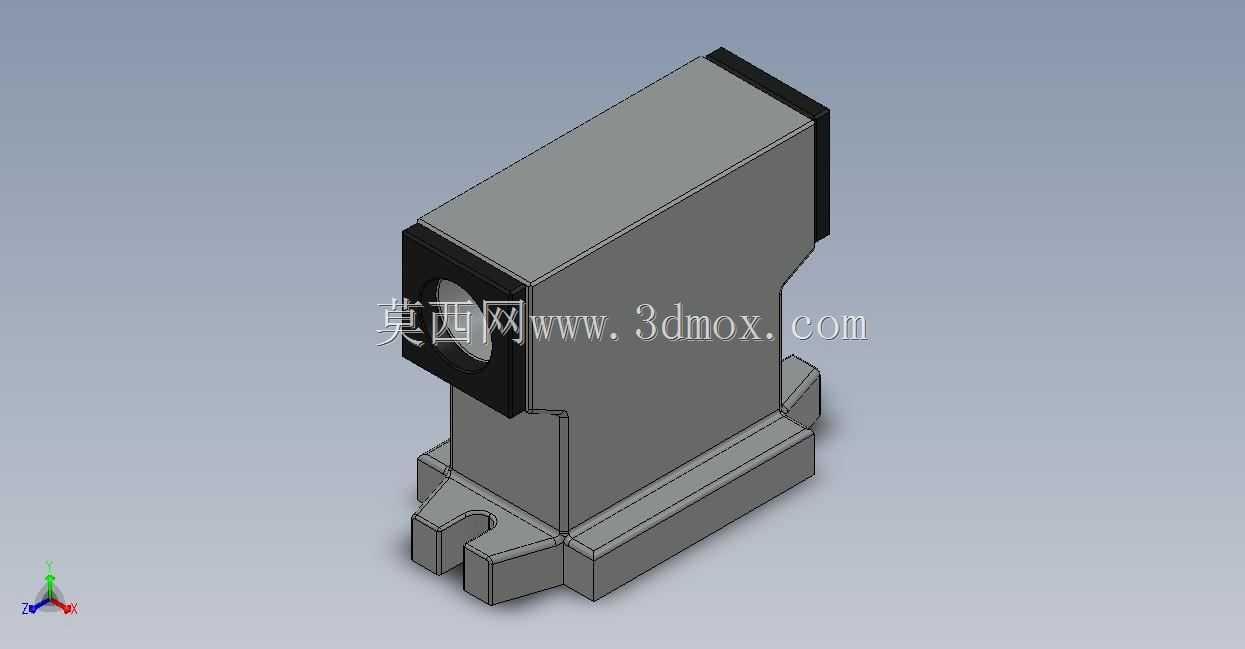

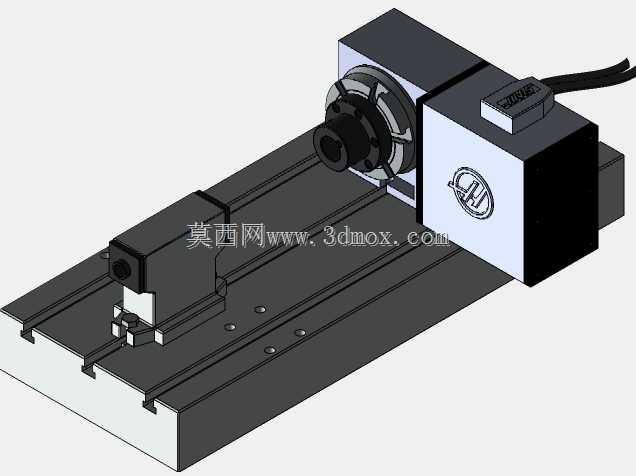

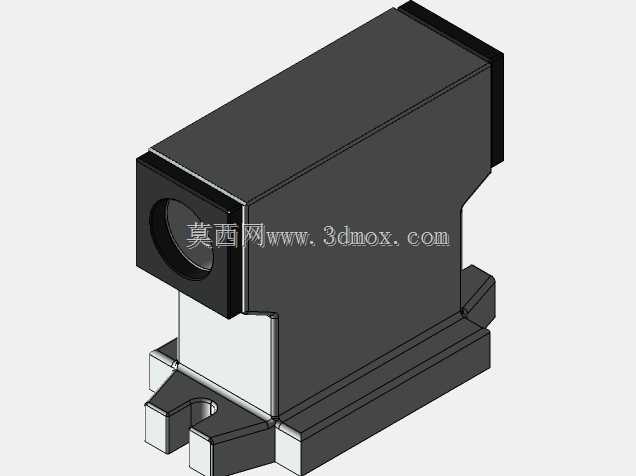

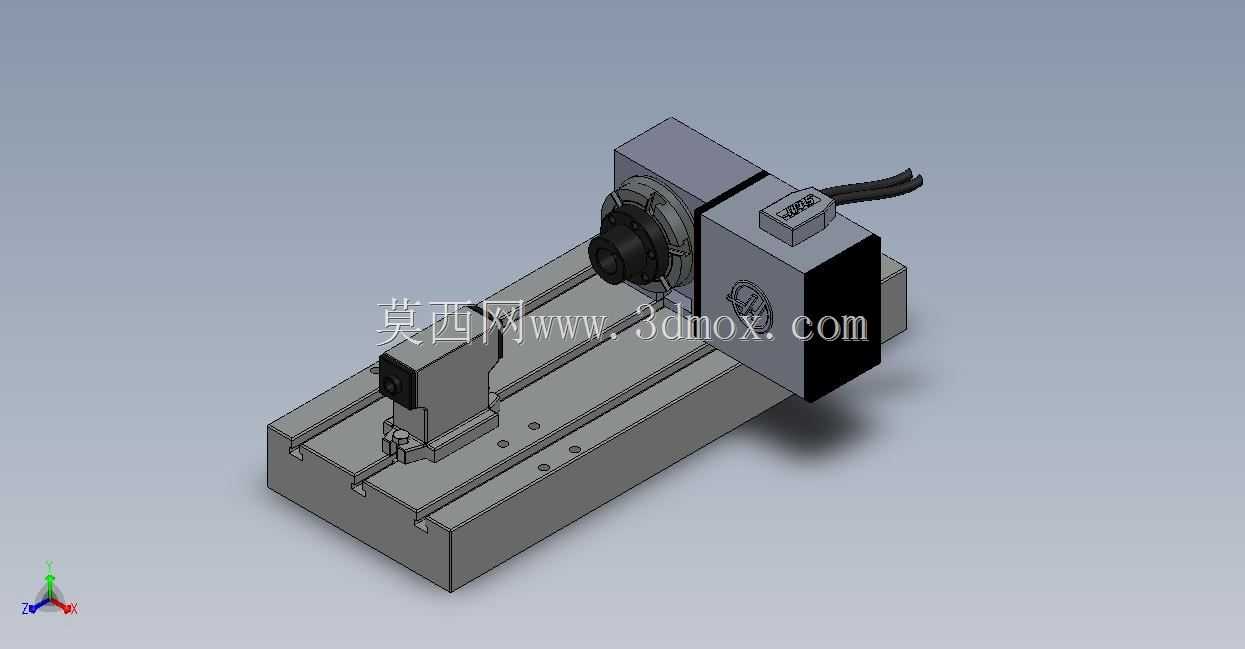

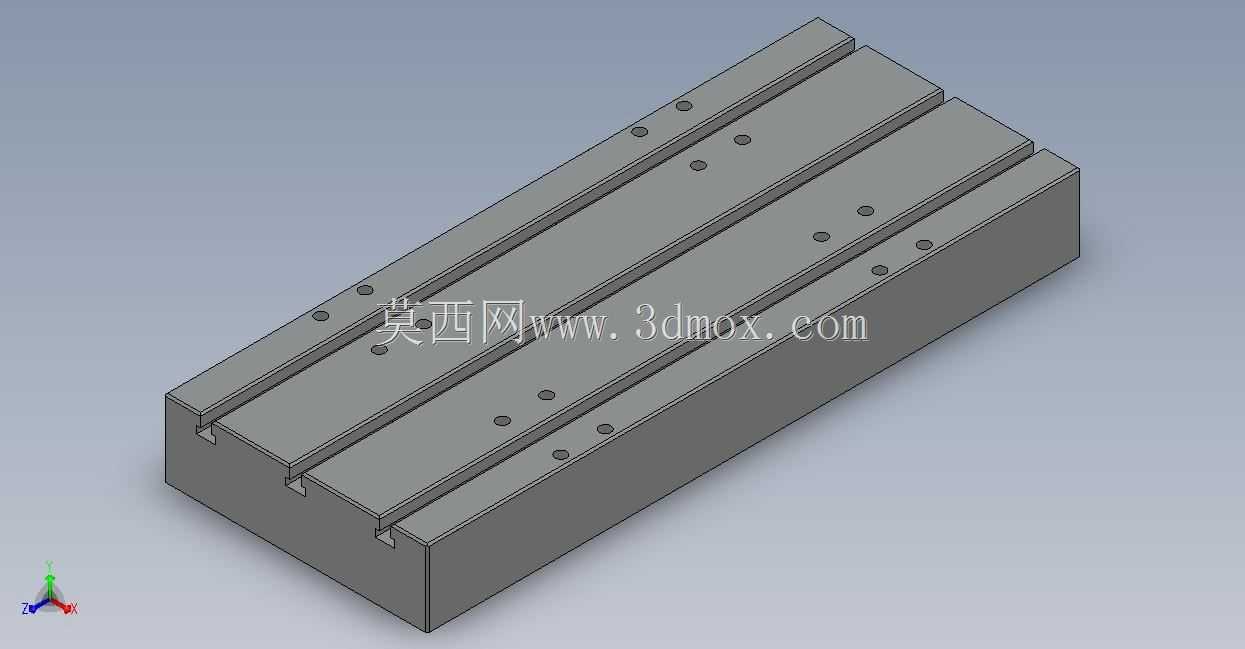

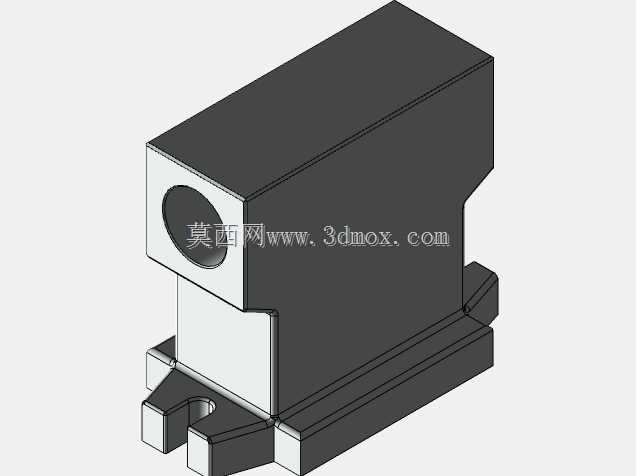

在立式加工中心的工装配套体系中，工作台与尾座的适配性直接决定了长轴类、板类工件的装夹刚性与加工精度，这款针对哈斯VF-2机型开发的配套工作台尾座结构，正是围绕中小型立式加工中心的常规加工场景做的定向适配设计。日常车间加工场景里，哈斯VF-2作为通用型立式加工中心，常承担小批量异形件、长条形工装基础件、小型轴类零件的铣削、钻铰工序，原装工作台的T型槽间距、行程边界在装夹长度超过400mm的长条工件时，容易出现悬臂端振颤、装夹找正耗时久的问题，这款配套结构就是为填补这一使用痛点设计的。从结构功能来看，主体采用三条平行等高导轨式安装基面，基面预留的沉头安装孔位完全匹配哈斯VF-2原装工作台的T型槽间距，不需要二次改装工作台面，直接通过T型螺栓就能完成整体固定，安装后整体上平面与原装工作台保持同一水平基准，不会出现台阶差影响工件找平。尾座部分采用嵌入式定位结构，可沿三条平行导轨做纵向滑动调整，锁紧方式采用侧面顶紧螺钉配合底面摩擦锁紧，调整到位后锁紧刚性足以承受常规铣削的轴向切削力，不会出现加工过程中移位的问题。设计思路上没有做多余的复杂结构，整体采用灰铸铁材质做时效处理后加工，三条平行导轨的平面度控制在0.02mm/全长范围内，平行度公差控制在0.015mm以内，保证尾座滑动全程无卡滞、定位精度一致。外形尺寸上，整体长度适配VF-2的X轴有效行程，安装后不会超出机床的硬限位边界，宽度与原装工作台齐平，不会干涉机床护罩的正常开合，也不会影响自动换刀过程中刀臂的运动路径。实际使用时，针对需要两端顶紧加工的长轴类零件，可直接在尾座上安装适配的顶尖套，配合工作台上的卡盘实现轴类零件的快速装夹；针对长条板类零件，可将尾座滑动至合适位置作为定位挡边，减少每次装夹的找正时间，尤其适合小批量重复零件的加工场景，能有效压缩装夹辅助时长。结构上所有安装孔都做了倒角处理，避免安装时螺栓刮伤孔壁，导轨面预留了润滑脂注油孔，日常维护时只需要定期注入润滑脂就能保证滑动顺畅，不需要复杂的保养流程。
