燃气器具排气终端用金属通风口结构

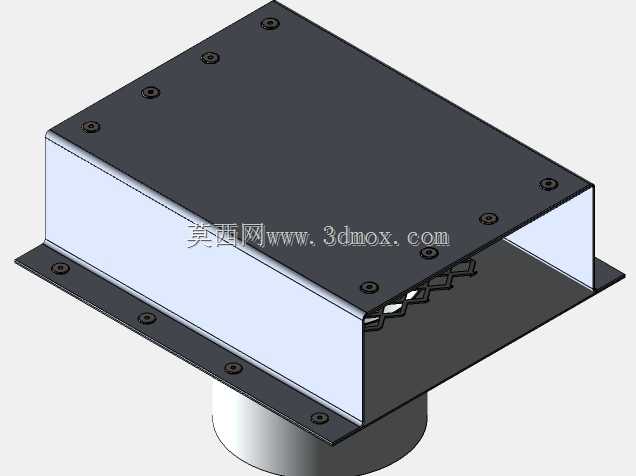

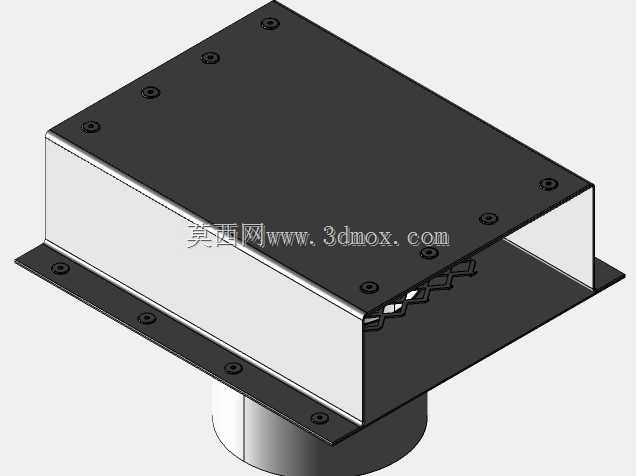

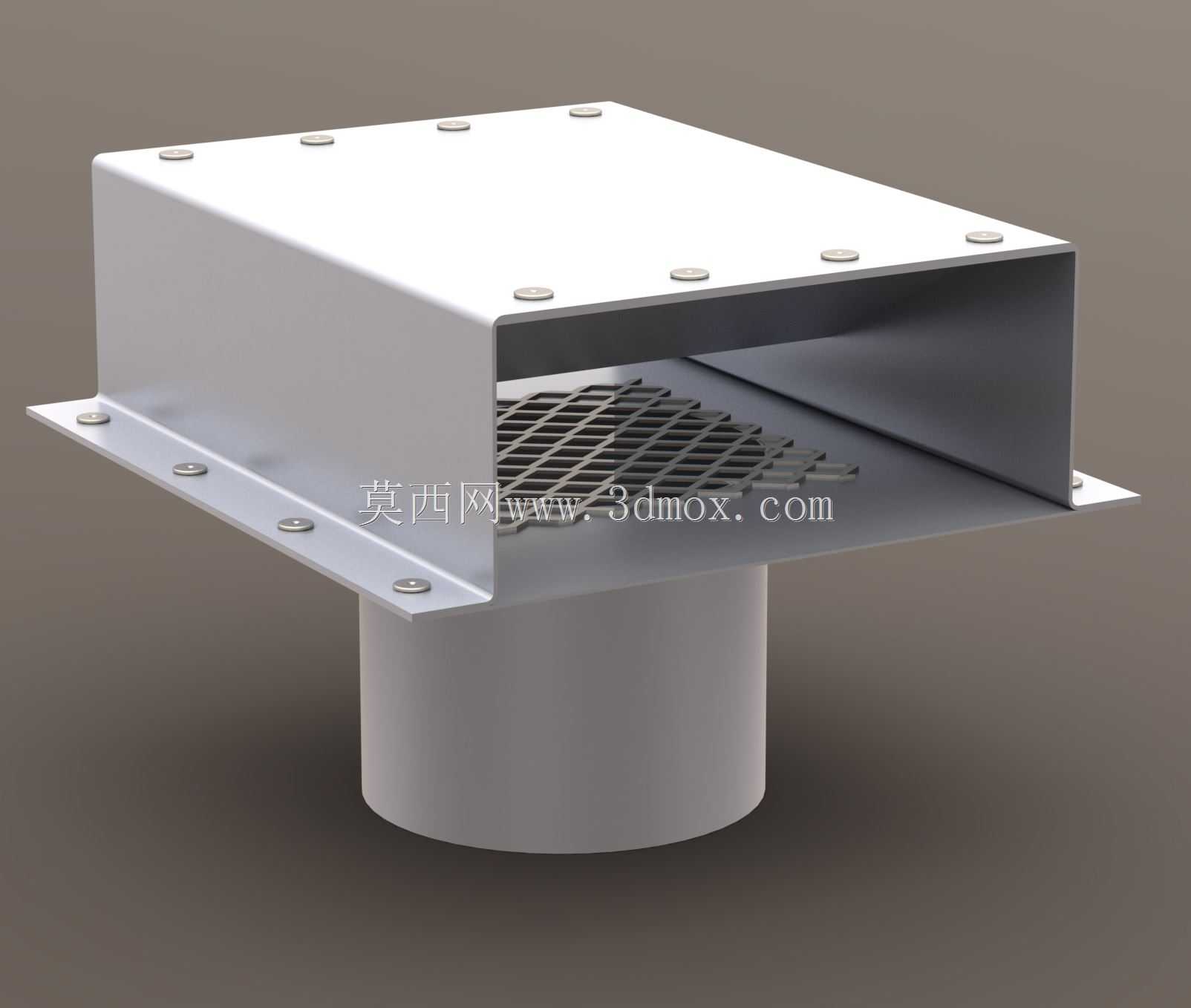

　　在民用及商用燃气具的配套安装场景里，这类排气终端构件是容易被忽略但直接影响使用安全与合规性的部件，很多现场安装时容易出现排气口无防护、雨水倒灌、虫鼠钻入的问题，这个结构的设计就是针对性解决这些现场痛点。从结构组成来看，整体采用钣金折弯拼接的工艺实现，上部是方形的壳体结构，顶部盖板通过周圈均匀分布的紧固件实现密封固定，这种布置方式既可以保证壳体的结构强度，也能在后期需要清理内部网格的时候快速拆卸，不需要破坏整体安装结构。

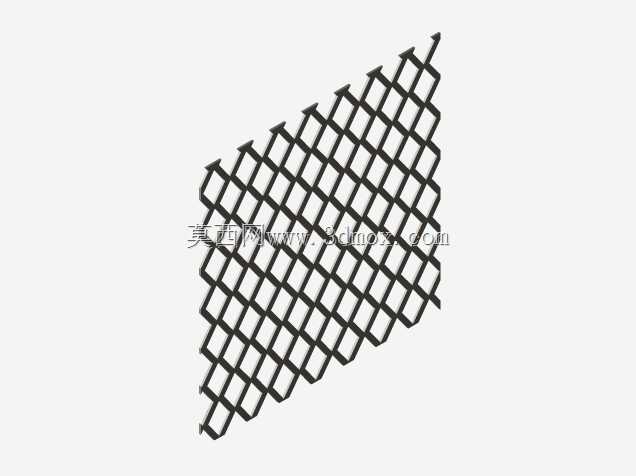

　　壳体朝向室外的一侧是敞口设计，内部设置了交错网格状的防护格栅，格栅的网孔尺寸经过匹配，既不会因为网孔过小造成排气阻力过大，影响燃气器具的燃烧效率，也不会因为网孔过大让户外的鼠类、大型昆虫顺着排气通道钻入室内或者燃气具内部，避免造成排气通道堵塞的安全隐患。下部的圆形连接段是和排气管道对接的部位，设计时需要匹配常用的燃气排气管道外径公差，连接段和上部方形壳体的衔接处做了外翻的安装法兰边，法兰边上同样预留了均匀分布的安装孔位，现场安装时可以直接通过膨胀螺丝或者自攻螺丝将整个通风口终止件固定在墙体外侧的预留洞口位置，不需要额外做复杂的支架固定，适配大部分住宅、商用餐饮场所的外墙排气洞口安装条件。

　　设计时需要重点考虑几个边界条件：首先是安装后的防水性能，顶部盖板的尺寸要略大于下部壳体的外轮廓，形成自然的滴水檐结构，避免雨水顺着顶部接缝渗入壳体内部，进而顺着排气管道倒灌进室内；其次是排气的通流面积，内部格栅的总通流面积要大于下部圆形连接管的横截面积，避免因为格栅的阻力造成排气背压过高，导致燃气器具燃烧不充分产生安全隐患，建模时需要逐一核算每个格栅条的遮挡面积，确保通流率满足燃气具排气的阻力要求。另外，方形壳体的敞口方向是水平朝向室外，和下部竖直方向的圆形连接段形成90度的转向结构，这种转向设计一方面可以避免室外自然风直接顺着管道倒灌进燃气具，影响燃烧稳定性，另一方面也能让排出的废气顺着水平方向快速扩散，不会在墙体附近积聚。

　　从安装边界来看，法兰边的宽度要足够覆盖墙体上的预留洞口与管道之间的缝隙，安装时配合密封胶使用就可以实现洞口处的密封，避免墙体透风、渗水。整个构件全部采用金属板材加工，具备足够的耐候性，适应户外长期风吹日晒的使用环境，不会因为温变出现老化变形的问题，紧固件全部采用同材质的标准件，避免不同金属接触产生电化学腐蚀，延长整体的使用寿命。建模过程中需要注意钣金折弯的止裂槽设计、法兰边的孔位同轴度、格栅条的间距一致性，这些细节直接影响后续钣金加工的成品率，以及现场安装的适配性，比如如果法兰边上的安装孔位偏差超过2mm，现场安装时就可能出现和预埋套管不对中的问题，需要重新打孔，增加现场施工的工作量。另外，上部盖板的紧固件布置要避开内部格栅的位置，避免拆卸盖板时工具和格栅产生干涉，这些细节都是在实际工程安装中反复踩坑后总结出来的设计要点，不是单纯画个外形就能满足使用要求的。
