ISO68标准带参数螺纹螺钉螺母适配增材制造

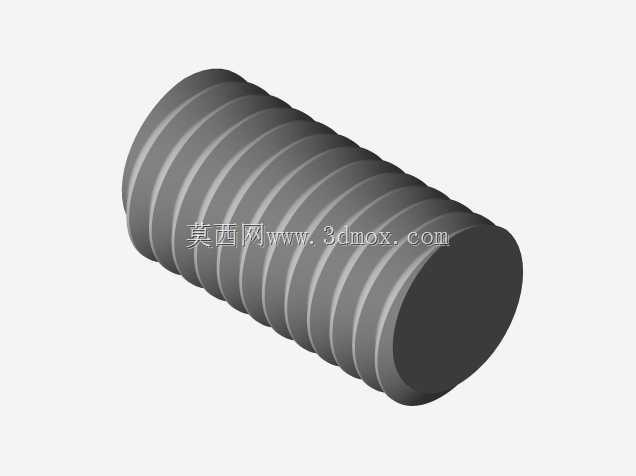

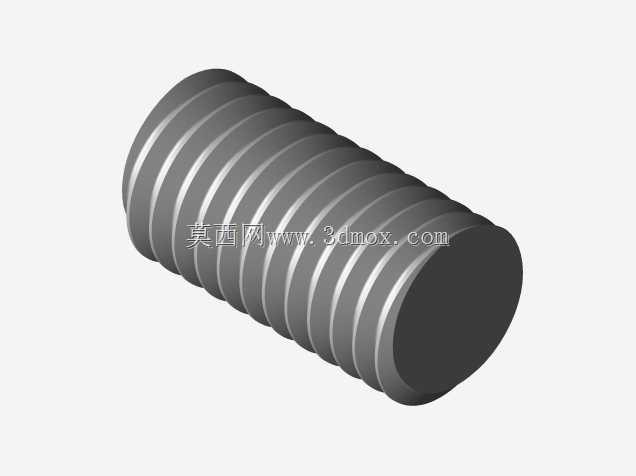

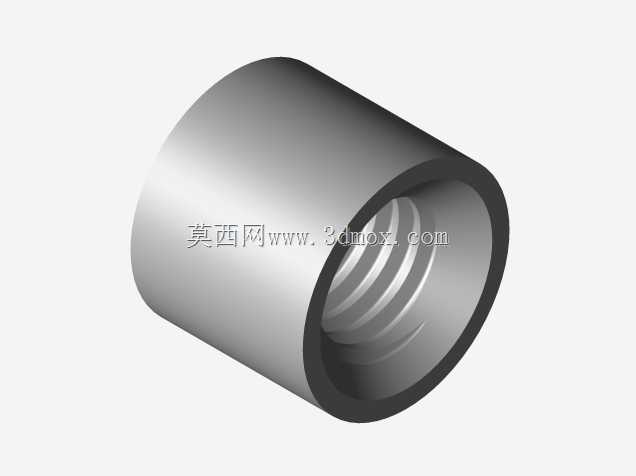

在日常机械结构的装配场景里，螺纹连接是应用最广泛的可拆卸紧固形式，小到消费电子的壳体拼接，大到工业设备的机架组装，都离不开螺纹副的可靠锁合。这套螺纹螺钉与螺母的参数化设计，完全遵循ISO 68螺纹标准搭建，核心逻辑是把螺纹的核心几何尺寸全部关联到可编辑的参数变量上，设计人员不需要逐段绘制螺旋扫掠路径、切除齿形，只需要调整对应参数的数值，就能快速生成不同规格的螺纹连接件，大幅减少重复建模的工作量。

从实际使用的适配场景来看，这套设计专门针对增材制造的工艺特性做了优化，传统机加工螺纹依赖刀具切削成型，对牙型角度、节距的公差要求严格，而3D打印过程中，层厚效应、材料收缩都会影响螺纹的实际啮合效果，这套设计在参数关联时预留了适配增材工艺的调整空间，可以通过修改节距、牙型角度、螺纹段长度的参数，匹配不同打印材料的收缩率，避免打印完成后螺纹卡滞、啮合间隙过大无法锁止的问题。

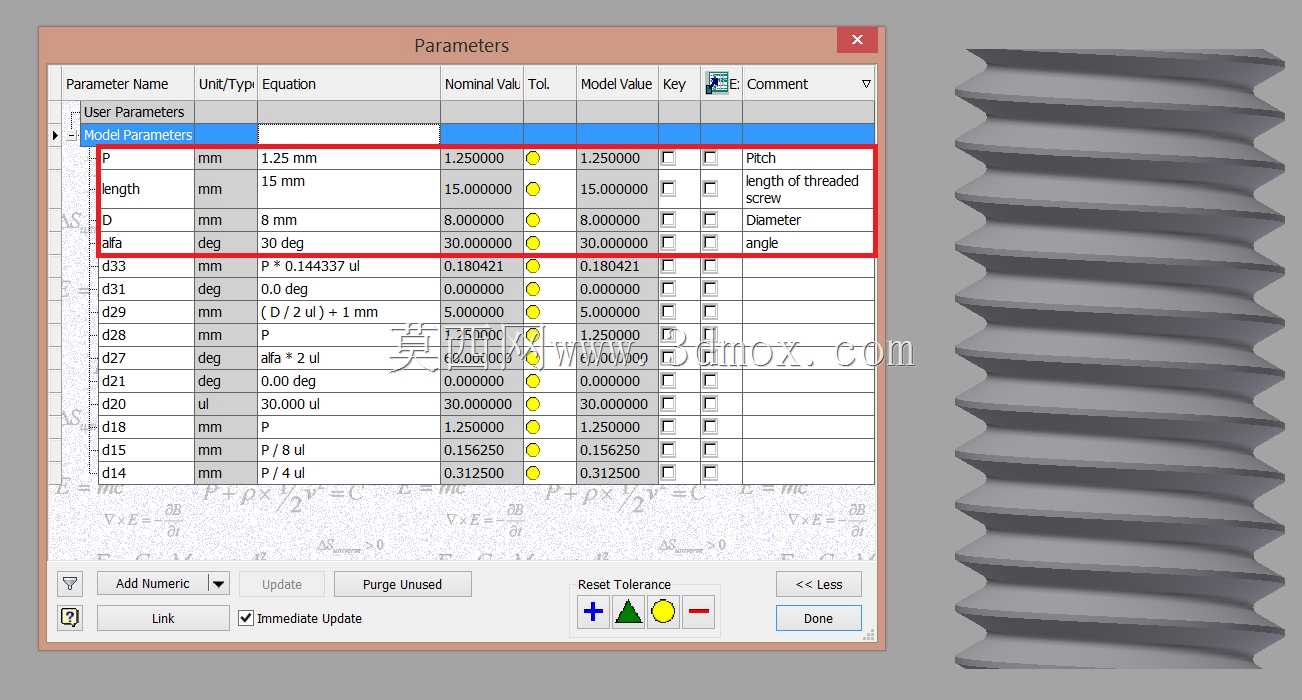

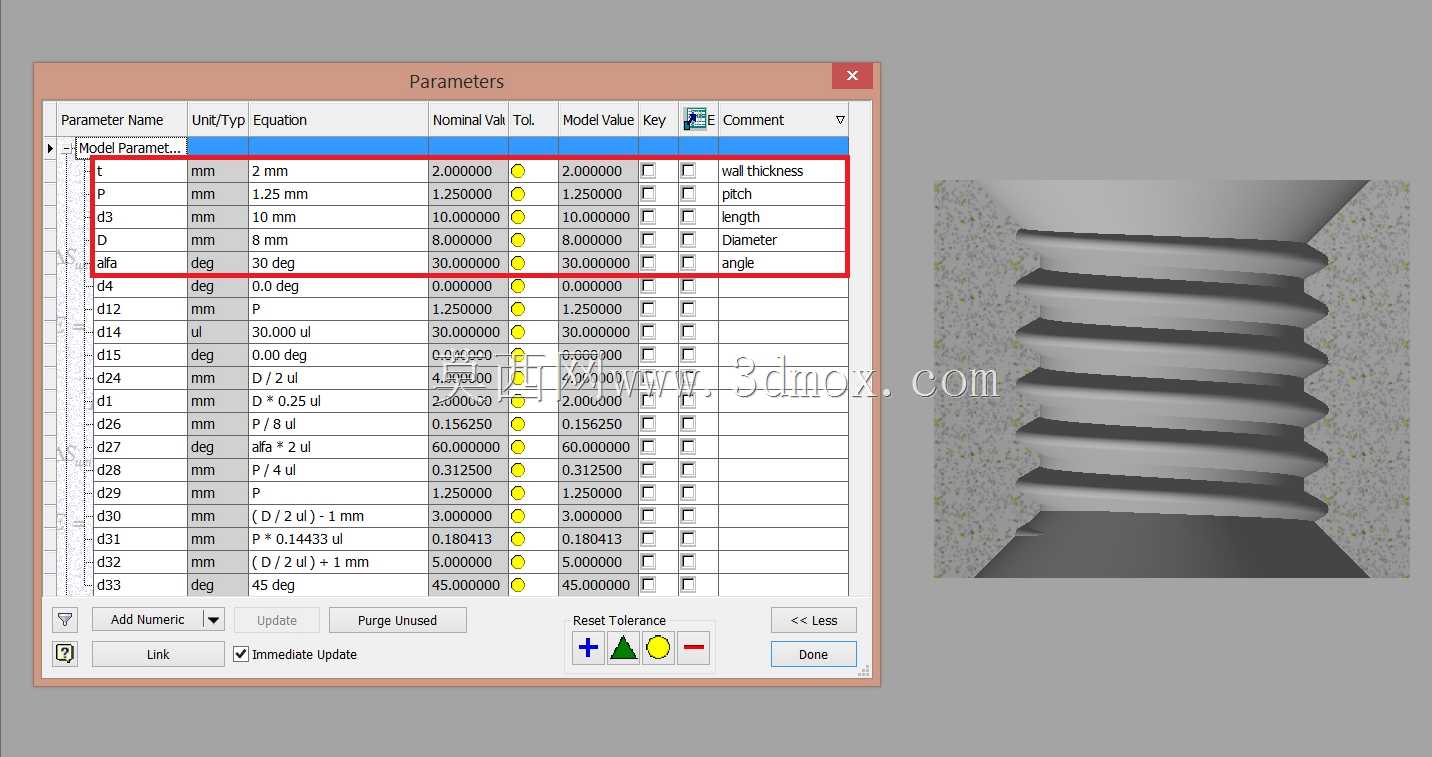

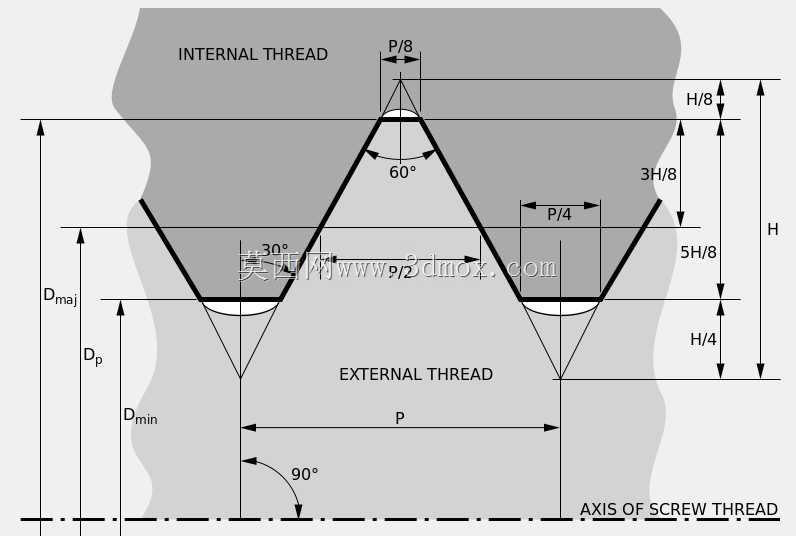

设计过程中，螺纹的牙型角度默认采用公制螺纹通用的30度牙侧角，直径、节距的参数关联完全符合通用螺纹的尺寸规范，同时把螺纹段长度、螺母壁厚这类和安装边界相关的尺寸也纳入参数控制范围，设计人员在做结构适配时，可以直接根据安装空间的预留尺寸，调整对应参数生成匹配的连接件，不需要重新校核螺纹的啮合强度。比如在紧凑空间的装配场景里，需要缩短螺钉的螺纹段长度，或者减薄螺母的壁厚来避让周边结构，只需要修改对应参数值，模型就能自动更新所有关联的几何特征，不会出现特征报错、牙型断裂的问题。

从功能特性上看，全参数化的设计逻辑让这套螺纹副可以覆盖小规格到常规规格的连接需求，不管是做小型设备的精密紧固，还是做普通工装的结构连接，都能通过参数调整快速得到适配的模型，而且自适应的特征关联保证了参数修改后，螺纹的啮合面始终保持连续，不会出现齿形错位、螺距不均的问题，完全能满足结构验证、装配干涉检查、3D打印直接制造的使用需求。在做整机结构设计时，也可以直接把这套参数化模型导入装配体，通过参数调整匹配对应的安装孔位，不需要额外绘制标准件，能有效提升结构设计的效率，减少标准件选型、建模的重复工作。
