M10至M80规格系列轴承锁紧螺母

在各类旋转轴系的装配场景中，轴承锁紧螺母是承担轴向定位、间隙调整功能的核心小尺寸零件，从普通的输送辊道、机床主轴到减速箱输出轴、电机转子端的固定，都离不开这类零件的可靠锁紧。这套覆盖M10到M80全规格的锁紧螺母，在设计时首先考虑了不同轴径的适配需求，小规格型号多用于轻载的小型传动机构、精密仪器的轴端固定，大规格型号则适配重载工况下的大型轴承定位，比如矿山设备的主轴、大型风机的转子轴锁紧场景。

从结构设计来看，这类螺母采用圆周开槽的结构形式，开槽位置均匀分布在螺母的端面侧，安装时配合配套的锁紧垫片，将垫片的凸舌卡入螺母槽内、垫片内爪嵌入轴的键槽，就能有效避免螺母在设备长期振动、正反转切换的工况下出现松脱，相比普通的六角锁紧螺母，这种结构的防松可靠性更高，不会因为轴向载荷的反复冲击出现预紧力衰减。外形上螺母整体为环形结构，外径尺寸随螺纹规格递增，厚度也对应匹配不同规格的载荷需求，安装时不需要占用过大的径向空间，尤其适合轴承座内部空间紧凑的装配场景，不会和周边的密封件、端盖结构产生干涉。

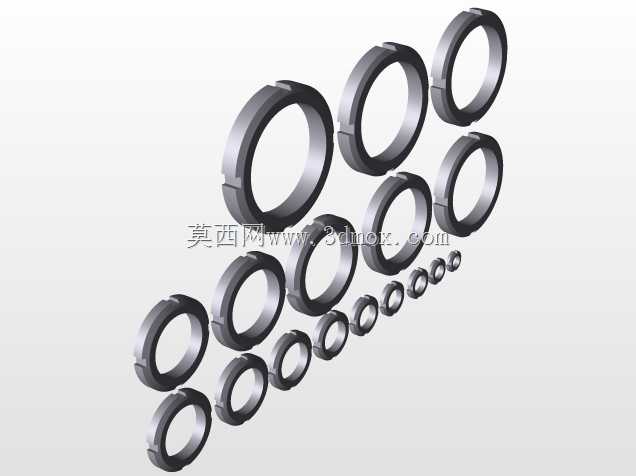

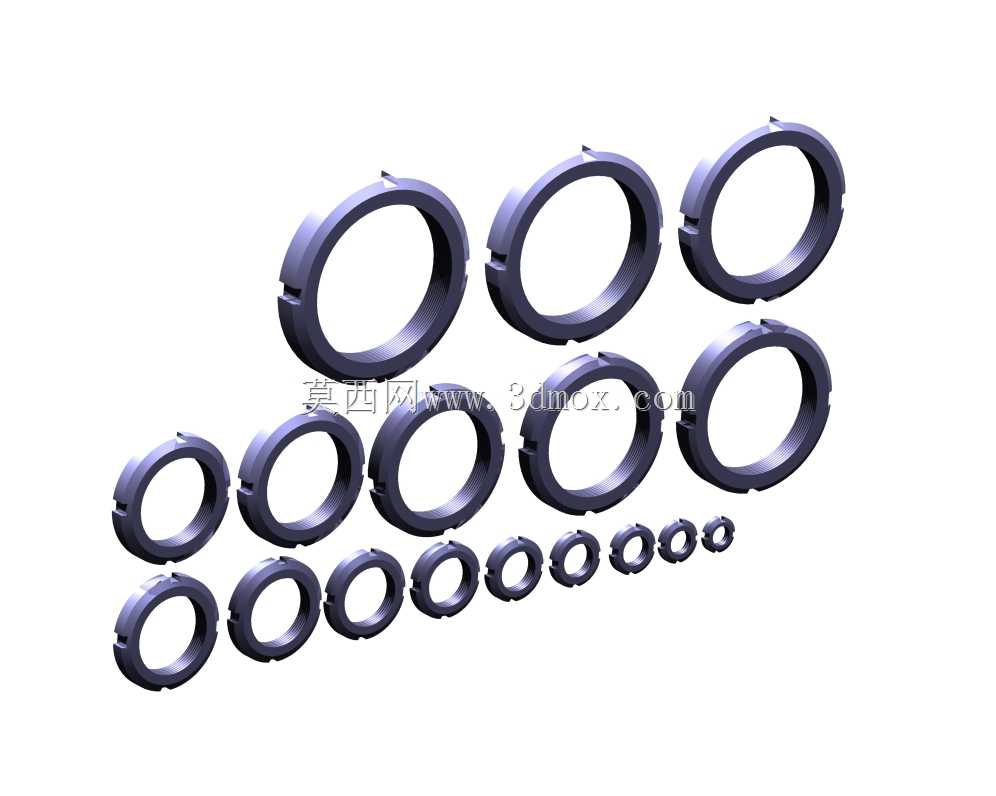

在实际选型使用时，需要注意螺母的螺纹精度和轴端螺纹的匹配度，安装时的预紧力要对应轴承的游隙调整要求，既不能预紧过大致使轴承运转温升过高，也不能预紧不足导致轴系出现窜动。这套系列化的螺母模型，完整还原了不同规格的外形轮廓、开槽位置与尺寸比例，在做轴系装配设计时，可以直接调用对应规格的模型完成装配干涉检查，不需要重复绘制标准件外形，能有效提升结构设计的效率。同时模型还原了螺母的倒角、槽口细节，在做装配工艺模拟、拆装动画演示时，也能准确呈现零件的实际装配关系，避免因为标准件模型简化导致的装配校验偏差。

不同于普通的连接螺母，轴承锁紧螺母的核心作用是实现轴承内圈的轴向固定，同时承担调整轴承径向游隙的功能，在很多需要精确控制轴系窜动量的场合，比如机床主轴的装配中，螺母的端面跳动精度会直接影响主轴的回转精度，因此这类螺母的端面和螺纹轴线的垂直度都有较高的设计要求，模型在构建时也还原了这一结构特征，端面平整无多余凸起，能保证和轴承内圈端面的紧密贴合，确保锁紧时的受力均匀。
