两向直角伞齿轮传动换向箱体结构

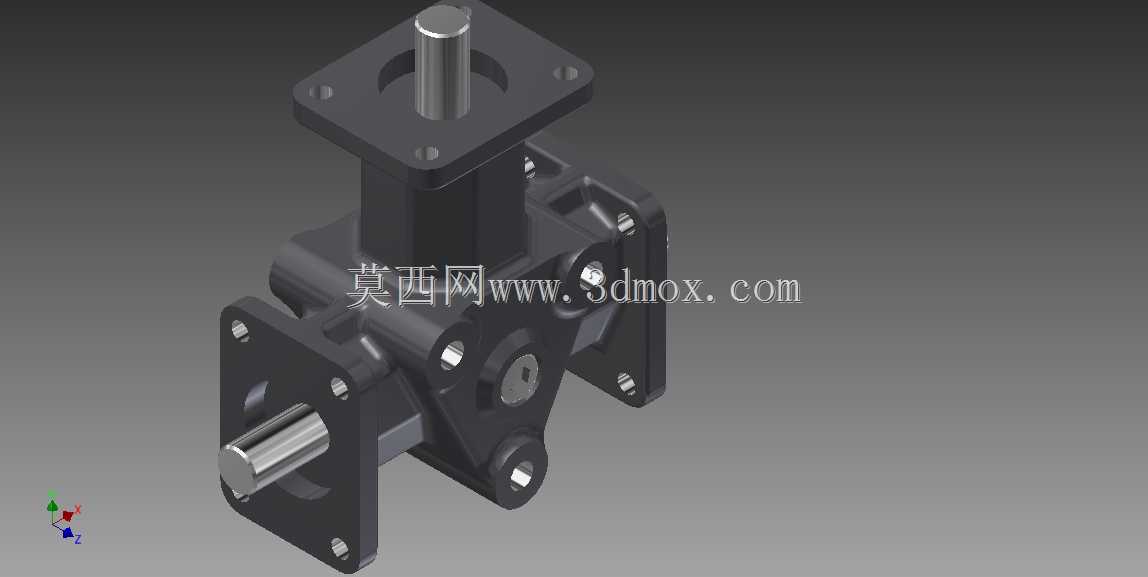

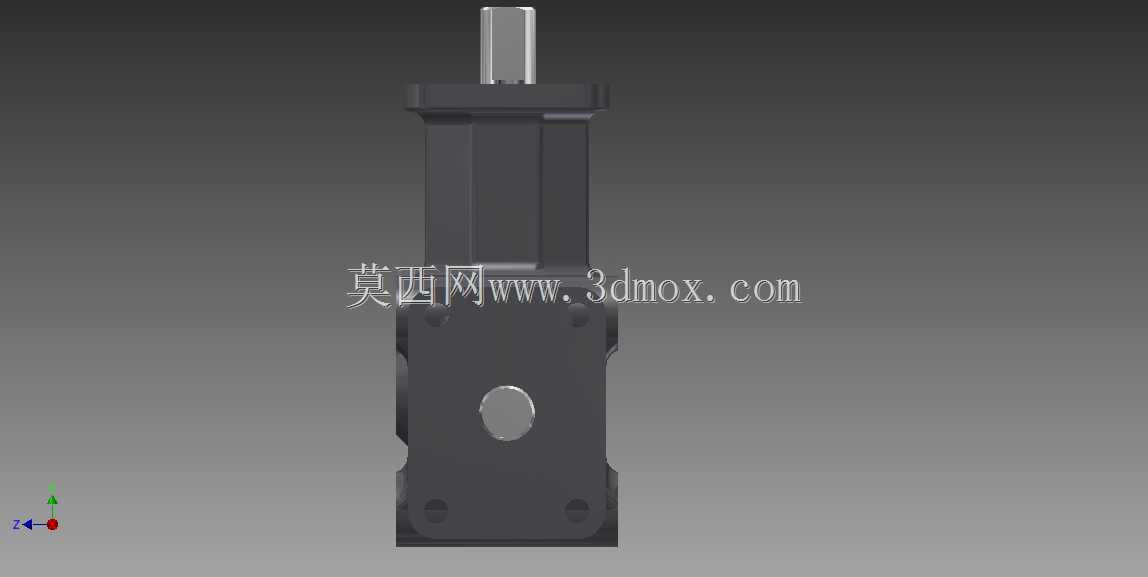

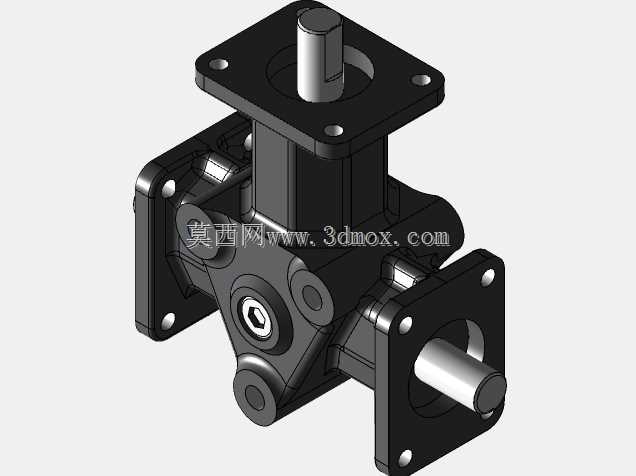

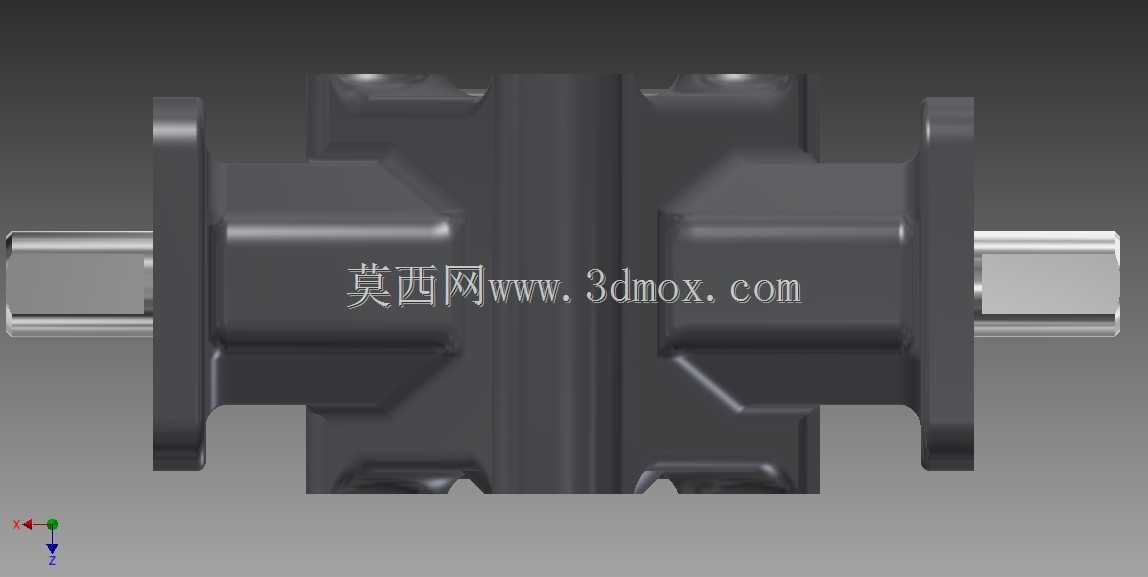

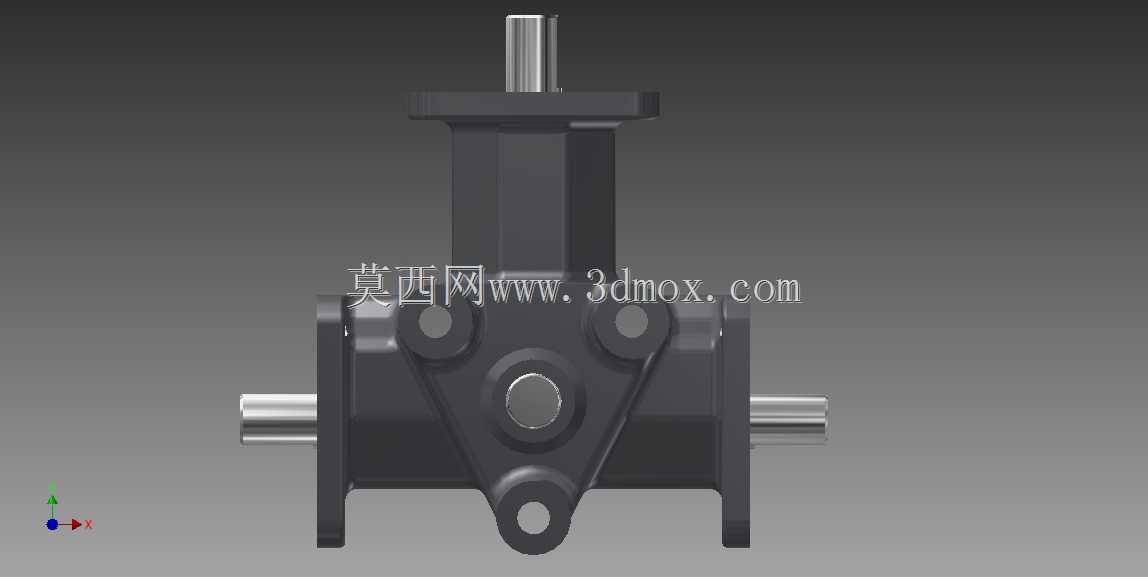

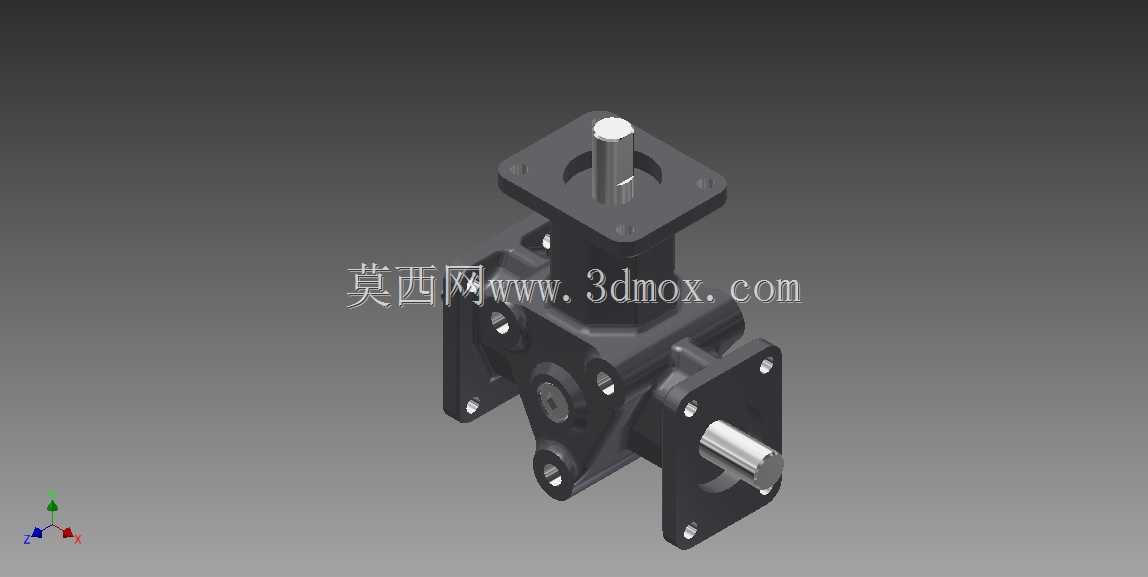

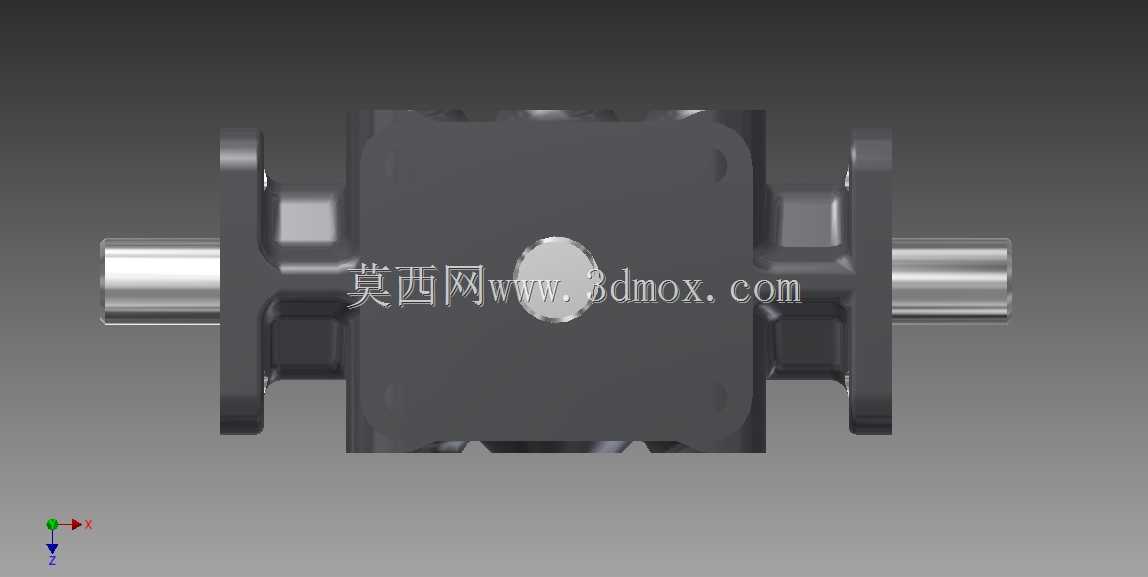

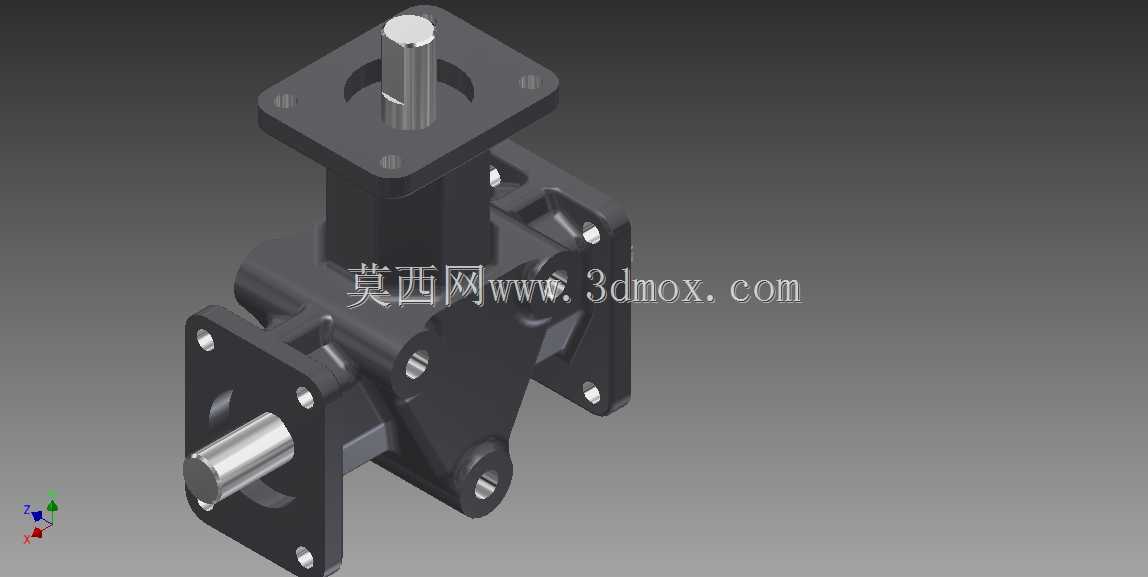

这款两向直角伞齿轮传动结构，主要用于需要实现动力传输方向90度换向的工业场景，常见于轻工输送设备、小型农机辅传机构、自动化生产线的转角动力传递工位，也可适配小型专用设备的动力输出端转向需求，解决原动机与执行端轴线垂直无法直连的布局问题。从结构设计来看，整体采用方形安装法兰布局，三个方向的安装端面均预留了螺栓过孔，输入与输出轴分别布置在垂直相交的两个轴线上，内部采用直齿伞齿轮啮合传动，啮合间隙可通过端盖处的调整垫片进行微调，保证传动过程中齿面接触面积符合设计要求，降低偏载带来的齿面磨损风险。安装边界方面，三个法兰端面的安装孔位采用对称分布设计，适配多种安装面的固定需求，输入输出轴的轴伸长度经过匹配计算，既保证与外接联轴器、带轮的配合长度足够，又不会因为轴伸过长带来额外的悬臂弯矩，影响轴承使用寿命。箱体采用一体化铸造成型的结构思路，内部预留了齿轮啮合的容腔，同时设置了润滑脂存储空间，无需额外配置复杂的循环润滑系统，适合低速轻载的连续传动工况，日常维护仅需定期补充润滑脂即可。在实际选型适配时，需要注意输入轴的额定转速与传递扭矩范围，伞齿轮的模数匹配对应载荷等级，安装时要保证对接的原动机与执行端轴线分别和箱体的输入、输出轴同轴度控制在允许公差范围内，避免额外的径向力作用在轴伸端，造成轴承过早失效或者齿轮啮合异响。箱体的外部加强筋布置在法兰与主体的衔接位置，既提升了整体刚性，又控制了整体重量，在安装空间受限的转角布局场景下，这种结构相比带传动、链传动的换向方案，传动效率更高，结构更紧凑，没有外露传动部件带来的安全防护隐患，也不需要额外设置张紧机构，长期运行的稳定性更优。设计过程中对伞齿轮的啮合定位做了针对性优化，轴承采用深沟球轴承支撑双向轴向与径向载荷，端盖处设置了密封槽，搭配密封圈可防止润滑脂泄漏，同时阻挡外部粉尘进入箱体内部，适配多粉尘的车间作业环境。
