立式工业制皂反应罐体结构设计

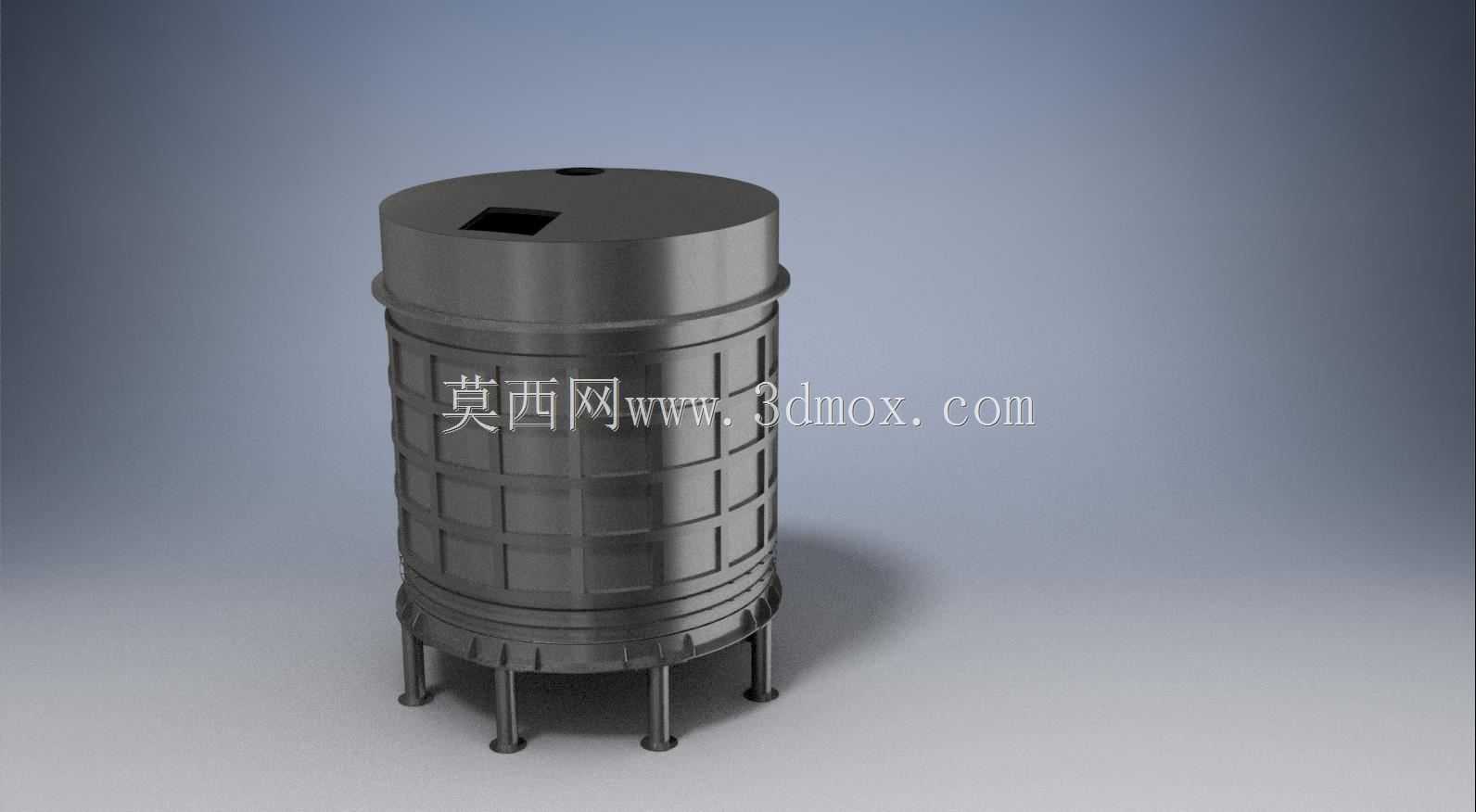

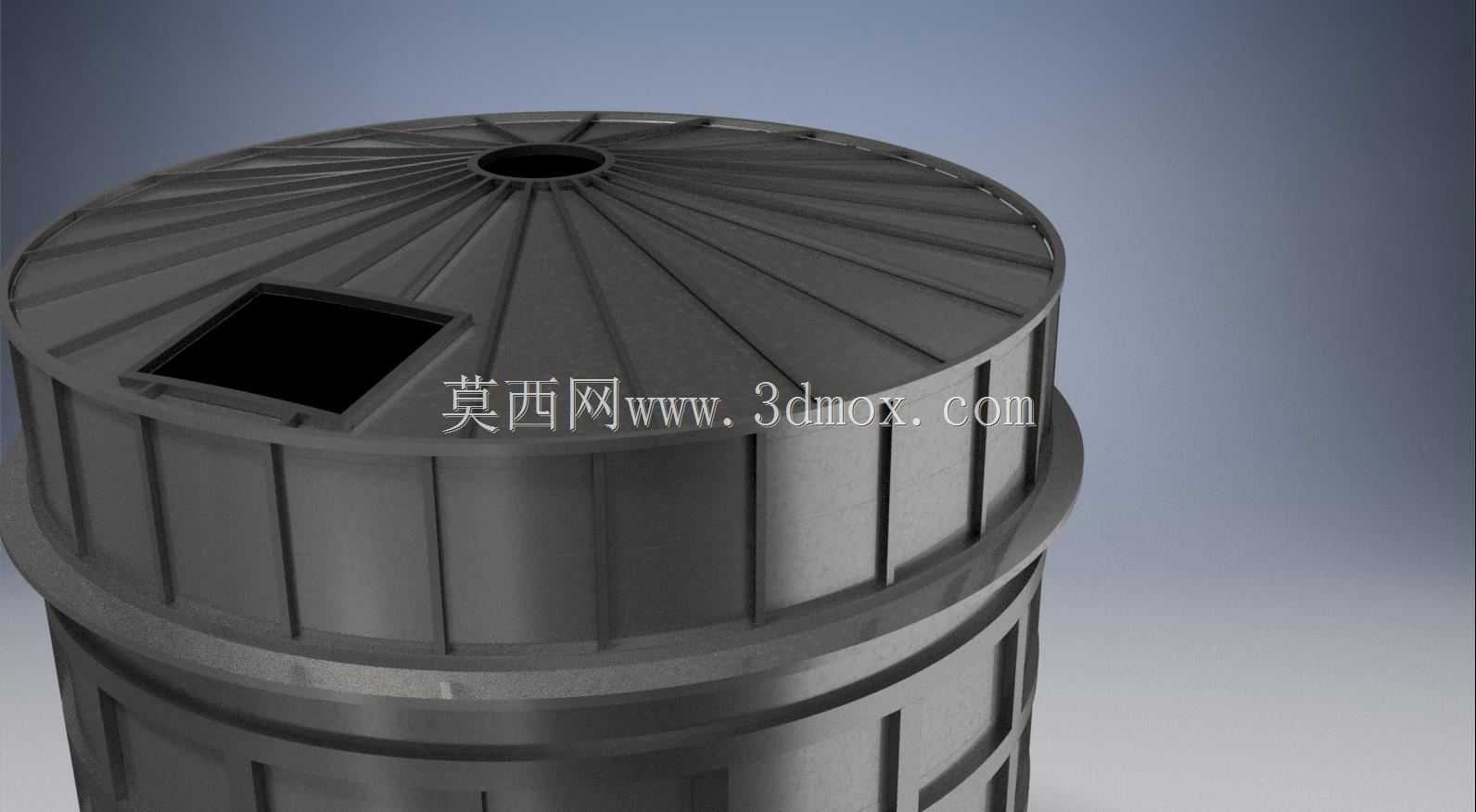

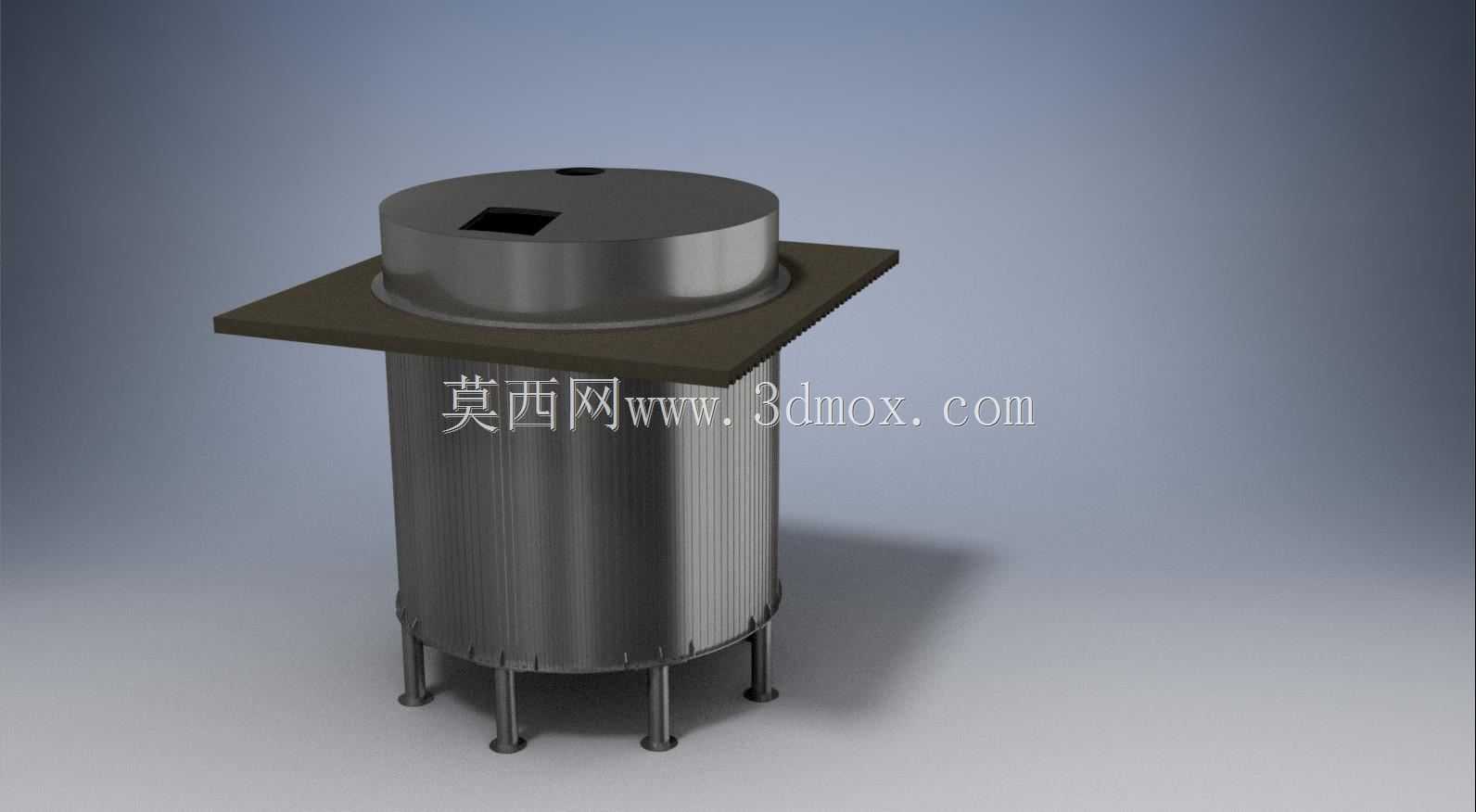

这款立式罐体主要应用于日化生产领域的皂基制备工序，是皂化反应环节的核心承载设备，日常生产中可完成皂基混合、恒温反应、静置熟化等多道工序的物料承载，适配中小规模日化生产线的间歇式生产需求，可直接对接上游配料输送管路与下游出料分装工位，无需额外增设过渡储料容器。从结构设计逻辑来看，整体采用立式圆筒形布局，底部设置环形加强凸缘，既可以提升罐体整体的抗形变能力，满料状态下避免筒壁受物料静压力出现鼓胀变形，也能作为安装定位基准，与车间预埋的安装支座配合实现快速固定，安装时需保证凸缘平面与支座水平面的平行度误差控制在合理范围，避免后续对接管路出现应力集中。罐体顶部采用辐射状加强筋布局的锥形封盖，中心开设排气通孔，可在皂化反应过程中及时排出内部产生的废气与挥发水汽，平衡罐体内外压力，封盖侧面预留方形检修开口，日常生产间隙可通过该开口观察内部皂基反应状态，也可在设备维护时进入罐体内部清理残留皂垢、检修内部搅拌组件。筒壁外侧设置竖向加强肋条，沿圆周方向均匀排布，既可以提升薄壁筒体的结构刚度，减少板材用料厚度控制设备自重，也能作为外部保温层的固定依托，生产时可在肋条间隙填充保温材料，减少皂化反应过程中的热量损耗，维持罐内温度稳定。设计时充分考虑日化生产的卫生要求，所有转角位置均做圆弧过渡处理，避免物料残留形成清洁死角，整体采用不锈钢材质加工，耐皂基弱碱性腐蚀，长期使用不会出现锈蚀脱落污染物料的问题。罐体的安装边界需预留足够的操作空间，顶部检修口上方需预留不低于检修门开启高度的操作空间，侧面需预留管路对接与人员巡检的通道，底部出料位置需对接输送泵的安装位，保证反应完成的皂基可顺利输送至下一工序。
