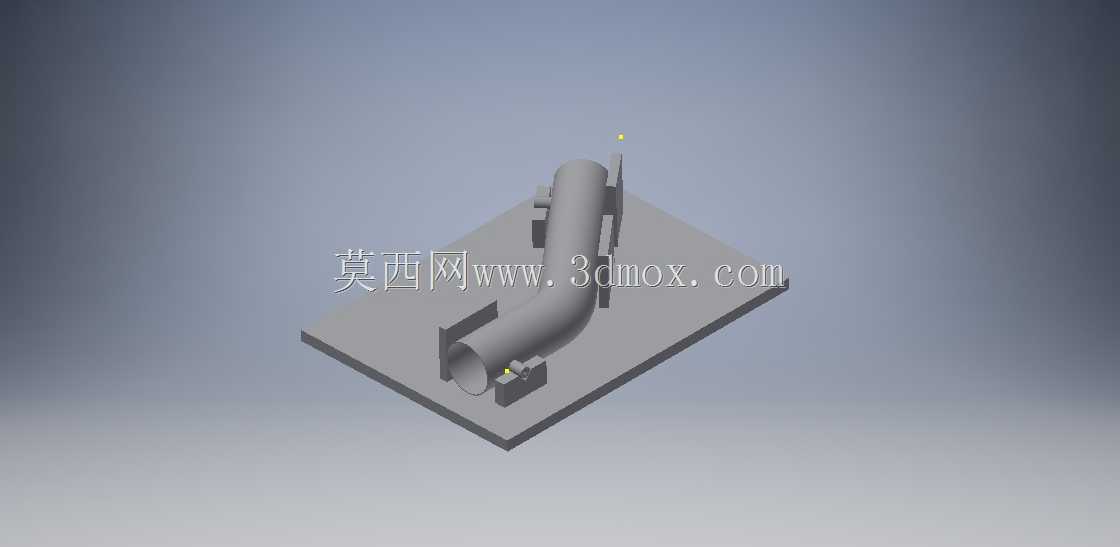

带弯管适配结构的管路安装固定支座

在工业流体输送、设备气路布设、车间工艺管线排布场景中，管路的可靠固定是避免管线振动位移、接口密封失效、管路形变疲劳的核心结构环节，这款带弯管适配结构的固定支座，正是针对带弯折段的管路安装需求设计的专用固定构件。不同于常规直管用的卡箍式固定座，该结构在底座上集成了与弯管弯折弧度匹配的限位卡槽，安装时无需额外调整弯管的安装角度，直接将弯管段卡入对应限位槽即可完成初步定位，能大幅减少现场安装时的对位调整时间，尤其适合设备内部紧凑空间内的弯管段固定，避免常规固定件强行掰正弯管角度带来的管路内应力集中问题。底座采用平板式安装结构，四个边角预留了螺栓安装孔位，安装边界可适配常见的M6-M8规格膨胀螺栓或机丝螺钉，可直接固定在设备机架面板、车间墙面支架、混凝土基座平面上，底座厚度经过受力校核，在承受公称通径50以内管路的流体冲击振动时，不会出现底座翘曲变形的问题。设计时特意在弯管的进出口端位置设置了独立的压块卡位，区别于整段包裹式的固定结构，这种分段卡位的设计既可以限制弯管的轴向窜动与径向转动，又不会完全箍紧管路外壁，给管路预留了微小的热胀冷缩形变空间，避免高温流体输送时管路热胀无法释放导致的接口拉裂问题。在化工车间腐蚀性介质输送场景中，该固定座的卡槽与管路接触位置预留了橡胶垫片安装槽，可配套3mm厚的耐油橡胶垫，既能缓冲管路运行时的振动传递，又能避免金属管路与固定座直接接触产生的电化学腐蚀，延长固定件与管路的使用寿命。在自动化设备的气路布设场景中，这类弯管固定座可以直接集成在设备的安装板上，无需额外焊接支架，能有效压缩设备内部的管线占用空间，让气路排布更规整，减少管线杂乱带来的后期维护排查难度。结构设计上没有多余的冗余特征，所有加强筋都设置在底座受力集中的弯折位置，既保证了整体结构强度，又尽可能控制了构件自身重量，不会给安装基座带来额外的承重负担。
