间歇传动用槽轮式分度机构结构设计

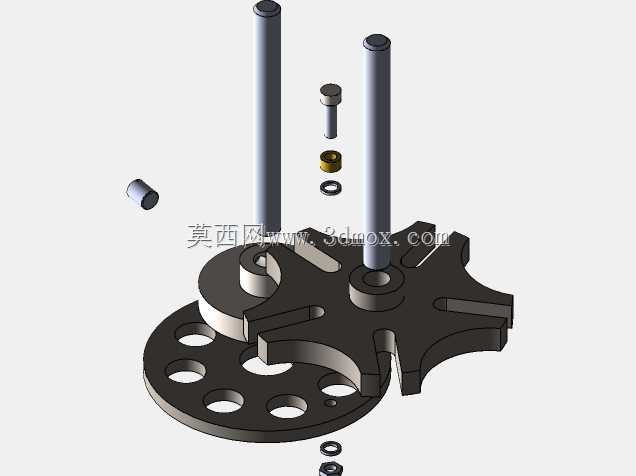

这类间歇分度结构常被用在多工位转盘类自动化设备中，比如轻工行业的多工位灌装生产线、电子元件的转塔式测试分选设备、胶片放映机的输片结构、包装机械的间歇送料工位，核心作用是把驱动端的连续匀速旋转输入，转化为输出端的周期性转停交替运动，满足工位切换时精准步进、停留阶段保持锁止定位的工艺需求。从结构组成来看，这套机构包含带圆柱驱动销的主动拨盘、带径向槽的从动槽轮、锁止弧配套结构、支撑转轴与轴向紧固件，主动拨盘上的锁止弧和槽轮的凹弧面在停歇阶段完全贴合，能避免槽轮在非驱动阶段出现意外窜动，保证工位停留时的定位稳定性，不需要额外增加定位锁止结构就能满足常规分度场景的定位精度要求。设计这套结构时，首先要根据实际工位需求确定槽轮的径向槽数量，常规应用中槽数可选4、6、8槽，槽数直接决定动停比，也就是单次转动角度和停歇时长的比值，槽数越少单次转动的冲击越大，适合转速低、工位少的场景，槽数越多传动越平稳，但整体结构尺寸会相应增大，需要结合设备的安装空间做权衡。驱动销的直径需要和槽轮的径向槽宽度做间隙配合，间隙控制在0.02-0.05mm之间，既保证驱动销能顺利滑入滑出槽道，又避免间隙过大带来的传动回差，主动拨盘的回转中心到槽轮回转中心的中心距是核心安装尺寸，直接决定整套机构的安装边界，两个转轴的平行度公差需要控制在0.02mm以内，否则会出现驱动销卡滞、槽道磨损加剧的问题。轴向固定采用轴肩加轴用挡圈的组合方式，装配时需要保证拨盘和槽轮的端面处于同一平面，避免驱动销和槽道出现轴向错位导致传动卡涩。槽轮上的镂空孔一方面是为了减轻转动惯量，降低槽轮启停阶段的冲击载荷，另一方面也能减少加工材料用量，同时方便装配时的对位调整。在实际选型应用中，这类结构不适合高速重载的传动场景，因为驱动销进入和脱离槽道的瞬间存在刚性冲击，转速过高会带来明显的振动和噪音，常规应用中输入转速一般控制在100rpm以内，能保证较长的使用寿命和稳定的传动精度，相比棘轮式间歇结构，它的传动平稳性更好，分度精度更高，在中低速多工位自动化设备中应用十分广泛。
