机加工手动快速夹紧台钳结构设计

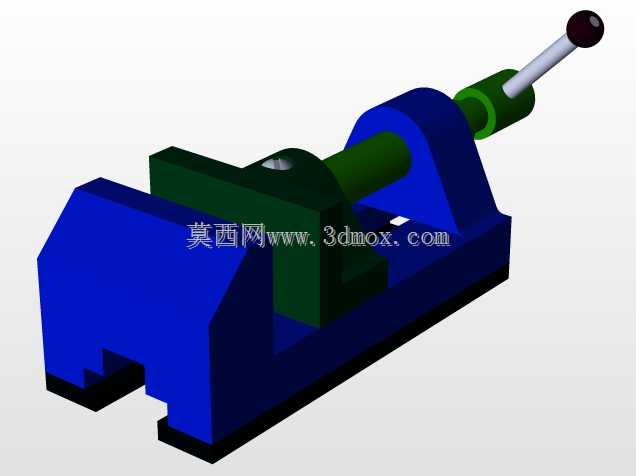

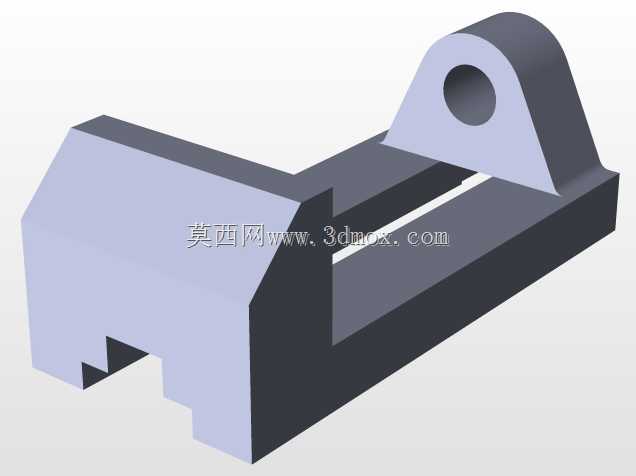

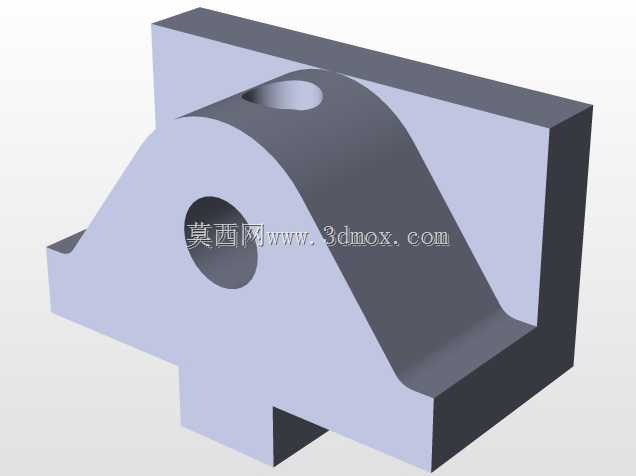

这款手动台钳是面向钳工修配、小型零件铣削、钻孔工序设计的通用夹紧工装，在小型机加工车间、模具修配工位、职业院校实训场景中应用十分广泛，可承担小尺寸金属件、非金属件的装夹定位作业，适配台钻、小型铣床、钳工台的安装需求。从结构设计逻辑来看，整体采用固定钳身搭配滑动活动钳身的经典布局，驱动部分采用丝杠直推结构，操作端设置带防滑握柄的操作杆，操作人员施加较小的手动力即可通过丝杠的螺旋增力特性，输出足够的夹紧力，避免加工过程中工件出现窜动、位移问题。钳身主体采用箱型加强结构，底部设置带定位槽的安装基面，可直接通过T型螺栓固定在标准钳工工作台或者机床工作台上，安装边界适配多数常规小型加工设备的工作台T型槽间距，无需额外制作过渡转接板即可完成装夹固定。活动钳身与固定钳身的配合面采用燕尾导轨导向结构，可保证钳身滑动过程中无偏摆，钳口平行度在全行程范围内保持稳定，避免装夹工件时出现夹偏、受力不均的问题。钳口部分预留了可更换钳口板的安装位，可根据加工工件的材质更换光面、齿面或者软质钳口，装夹薄壁件、精加工件时不会夹伤工件表面，装夹毛坯件时可通过齿面钳口增大摩擦力，防止重载切削下工件打滑。从实际使用场景出发，这款台钳的丝杠行程覆盖常规小型零件的装夹尺寸范围，钳口张开最大距离可满足多数小尺寸轴类、板类、异型零件的装夹需求，操作杆长度经过力矩匹配设计，既不会因为力臂过长导致夹紧力过大夹伤薄壁工件，也不会因为力臂过短导致夹紧力不足无法承受切削载荷。整体结构没有冗余的复杂零件，日常维护仅需定期给丝杠、导向燕尾面涂抹润滑脂即可，故障率极低，适合生产现场长时间高频次使用。在建模过程中，所有配合面均按照实际加工公差进行装配约束，丝杠与螺母的螺旋配合、活动钳身与固定钳身的滑动配合均还原实际装配关系，可直接用于工装结构校核、装配工艺演示，也可作为夹具设计的参考原型，帮助设计人员快速理解手动螺旋夹紧机构的力传递路径、结构布局要点，针对不同的装夹需求做改型设计时，可直接在现有模型基础上调整钳口尺寸、丝杠行程、安装基面结构，大幅缩短夹具设计的周期。
