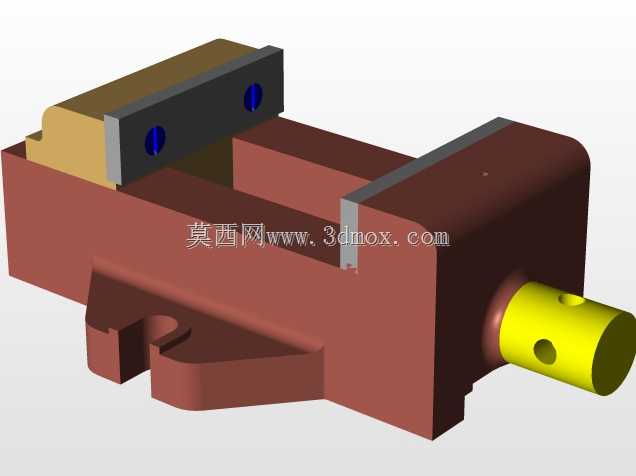

机用固定式虎钳结构三维设计

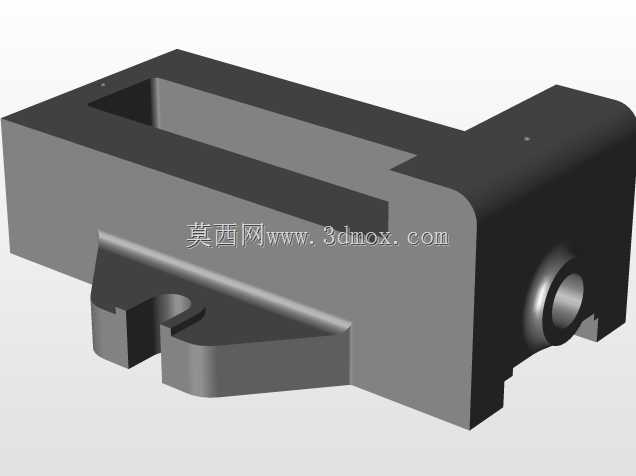

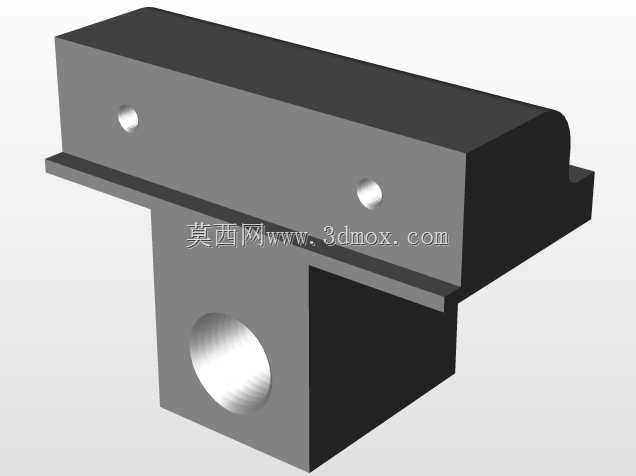

在常规铣削、钻削、磨削等机加工工序里，机用虎钳是车间工位上出镜率极高的通用装夹工装，这套虎钳的结构设计完全贴合普通立式铣床、台式钻床、小型加工中心的工作台装夹逻辑，没有冗余的花哨结构，所有尺寸链都围绕装夹刚性、操作便捷性做平衡。从结构布局来看，固定钳身采用一体式铸铁构型，底部的定位凸台和安装卡槽完全匹配标准机床工作台的T型槽间距，安装时不需要额外做适配转接板，直接通过T型螺栓就能完成工位固定，钳身底部的支撑面做了大面积的平面度公差控制，装夹后不会出现翘曲偏移，能保证长时间重切削工况下的装夹稳定性。活动钳身通过梯形丝杠副实现进给移动，丝杠的导程选取兼顾了夹紧行程的调节效率和夹紧力的放大效果，转动丝杠端部的手柄就能带动活动钳身沿钳身的导向导轨做直线往复运动，导轨配合面做了间隙补偿结构，长期使用磨损后可以通过调整镶条消除配合间隙，避免装夹工件时出现钳口上翘、工件移位的问题。钳口部分采用可拆卸式的硬化钳口板，钳口面加工有交叉防滑齿纹，装夹毛坯件时能提供足够的摩擦力防止切削过程中工件打滑，针对精加工工件的装夹需求，也可以快速更换软钳口板，避免夹伤工件已加工表面。设计过程中优先考虑了操作空间的合理性，丝杠手柄的回转半径避开了钳身的干涉区域，操作人员站在机床工位侧就能单手完成钳口开合、夹紧锁紧的操作，不需要探身到工作台内侧调整。整套结构的活动行程覆盖了常规中小尺寸零件的装夹范围，钳身的整体外形尺寸控制在适配多数中小型机床工作台的边界内，不会因为工装尺寸过大占用过多工作台有效加工区域，也不会因为刚性不足导致切削振纹。从装配逻辑来看，所有零部件都采用标准化的连接方式，易损件比如钳口板、丝杠螺母都可以单独拆卸更换，日常维护不需要复杂的专用工具，完全匹配车间现场的工装运维习惯，不管是单件小批量加工的工装配套，还是教学场景下的夹具结构演示，这套结构都能完整还原机用虎钳的实际工作逻辑，没有做脱离实际生产的理想化结构简化，每个配合面的公差选取、每个零件的壁厚设计都对应实际加工中的受力需求，比如钳身的壁厚在丝杠安装座位置做了局部加厚，抵消夹紧时的反作用力带来的结构形变，导向导轨的长度足够覆盖活动钳身的全行程，避免伸出过长导致的配合卡滞。
