薄板安装用M04笼形保持架螺母结构

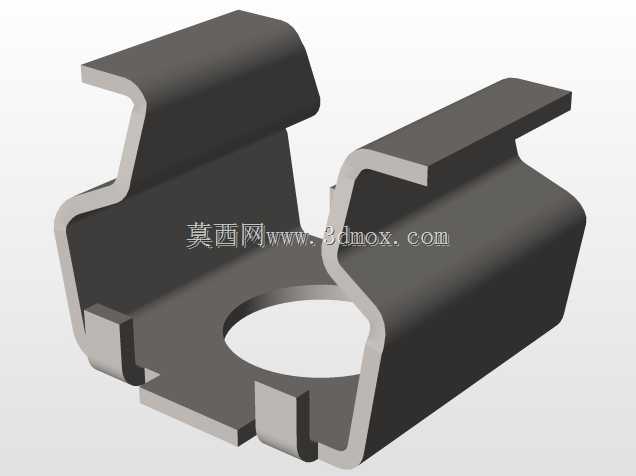

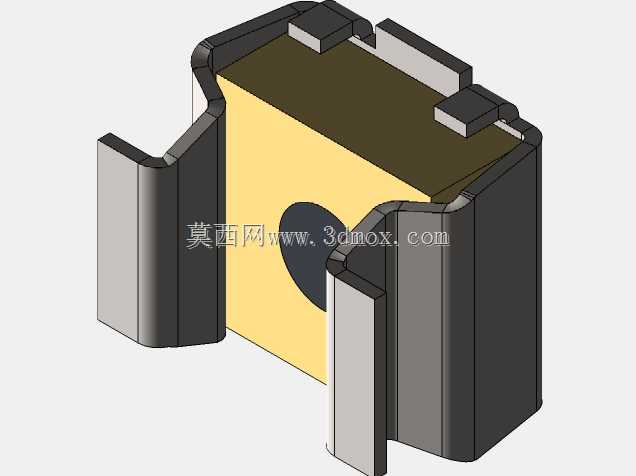

这类笼形保持架螺母主要适配厚度0.8-2mm的薄板类安装场景，常见于通讯机柜、钣金机箱、低压配电柜的内部组件固定，也会用在汽车内饰薄板支架、小型自动化设备的钣金护板连接工位，解决薄板无法直接攻丝、普通压铆螺母在频繁拆装后易松脱滑牙的痛点。从结构设计来看，整体采用笼式弹性夹持结构，外围四个带弯折导向的卡爪是核心功能部件，卡爪末端做了外翻导向角，安装时不需要额外工装，对准薄板上的预制安装孔直接按压即可卡入，卡爪肩部的限位台阶会牢牢贴住薄板背面，中间的M04螺纹嵌件被笼架完全包裹定位，不会在安装螺丝时跟转打滑。设计阶段首先要确认的是安装边界尺寸，该款螺母适配的预制安装孔直径为6mm，卡入后整体在薄板正面的外露高度仅3.2mm，不会占用过多板件外侧空间，笼架两侧的定位凸台刚好卡在安装孔的对位缺口里，能承受至少15N·m的拧紧扭矩而不发生转动位移。和普通卡式螺母不同的是，这款保持架结构的螺纹嵌件和外围笼架之间预留了0.1mm的浮动间隙，当薄板上的安装孔存在±0.2mm的位置度公差时，螺纹件可以小幅自适应调整位置，抵消钣金加工的孔位误差，避免出现螺丝对不准螺纹孔的装配问题。卡爪的弯折角度经过反复校核，采用65Mn弹簧钢板冲压成型后做淬硬处理，卡入薄板后卡爪的弹性回弹力能持续给板件施加夹紧力，即使设备运行过程中存在持续振动，螺母也不会从板孔中松脱掉落。中间的螺纹嵌件采用黄铜材质加工，既保证了螺纹的耐磨性，多次拆装也不会出现螺纹滑牙，同时黄铜的低摩擦特性也能降低螺丝拧入时的阻力，减少装配时的扭矩损耗。在实际选型应用中，需要注意该款螺母仅适配M4规格的公制机牙螺丝，螺丝的拧入深度建议控制在4-6mm，过深会顶到笼架底部影响卡接牢固度，过浅则无法达到额定的锁紧力。针对户外使用的场景，该结构也可以更换为不锈钢材质的笼架搭配不锈钢螺纹嵌件，满足盐雾环境下的防腐蚀要求，不需要改动整体安装尺寸就能直接替换。建模过程中需要重点关注卡爪的弯折R角尺寸，R角过小会导致冲压时卡爪根部出现应力集中，反复拆装后容易断裂，R角过大则会导致卡入后夹紧力不足，容易出现松脱问题；同时螺纹嵌件和笼架的包裹配合尺寸也要严格控制，过盈量太大会导致嵌件无法装入笼架，间隙太大则会出现螺纹件晃动量过大，影响装配精度。
