ER32扭矩扳手适配驱动连接构件

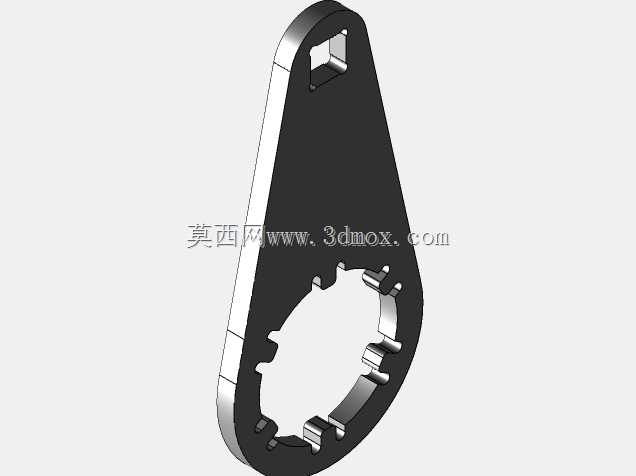

在数控加工车间的刀具装夹环节，ER夹头的锁紧扭矩控制直接影响加工精度与刀具寿命，这款适配构件正是为解决Maritool系列ER-32开槽支架的扭矩施加问题设计的。日常操作中，操作工直接用普通扳手锁紧ER螺母时，往往因为施力角度偏移、力臂长度不固定，要么锁紧力不足导致加工时刀具打滑，要么扭矩过载造成夹头变形、螺母螺纹损伤，这款构件的核心作用就是在扭矩扳手与ER开槽支架之间建立稳定的传动连接，让锁紧操作的扭矩输出完全可控。从结构设计来看，构件整体采用水滴形轮廓，窄端设置标准1/2方驱接口，能够直接匹配常规手动扭矩扳手的驱动头，接口处做了局部加厚处理，避免大扭矩施加时出现接口开裂、方孔变形的问题；宽端的内齿轮廓完全贴合ER-32开槽支架的外卡槽，齿形的啮合间隙控制在0.1mm以内，既保证装拆时的顺畅度，又能避免施力过程中出现打滑、蹭伤支架表面的情况。设计时特意将整体施力角度固定在90度，这个角度是经过现场反复验证的最优施力角度，操作工握持扭矩扳手操作时，手腕不需要额外调整角度，手臂发力方向与扳手力臂完全垂直，能够保证扭矩扳手的读数精准，不会因为施力角度偏差导致实际输出扭矩与设定值出现误差。从安装边界来看，构件整体厚度控制在12mm，宽端最大外径82mm，窄端方孔为标准12.7mm方驱尺寸，能够适配市面上绝大多数量程在10-60N·m的手动扭矩扳手，使用时不需要额外加装转换接头，直接卡入扭矩扳手驱动方头，再将另一端卡在ER-32开槽支架的对应卡槽上，就可以按照工艺要求的扭矩值完成锁紧操作。不同于普通的ER扳手，这款构件不需要直接卡在ER螺母上，而是通过与开槽支架的配合，让支架在锁紧过程中保持固定，扭矩扳手转动螺母时不会带动支架偏转，尤其适合在深腔加工、狭小机床内部的刀具装夹场景，操作空间受限的情况下也能稳定施加设定扭矩。构件的边缘全部做了R2的圆角处理，没有尖锐棱角，操作工手持操作时不会划伤手部，表面的平面区域做了防滑纹理处理，即使手上沾有切削液也能稳定拿取。在批量加工的生产场景中，这款适配构件能够统一所有操作工的刀具锁紧扭矩，避免因为人员操作习惯差异导致的装夹质量波动，减少因为夹头锁紧不当造成的刀具崩损、工件报废问题，同时也能延长ER夹头与锁紧螺母的使用寿命，降低工装耗材的损耗成本。建模过程中，齿形轮廓完全按照Maritool ER-32开槽支架的实测尺寸绘制，每个齿的啮合面都做了等距偏移，保证配合时的受力均匀，不会出现局部应力集中导致的齿部断裂问题，方驱接口的位置经过重心校准，转动过程中不会出现偏摆，扭矩传递更加平稳。
