DMX512控制双继电器双向可控硅驱动电路板

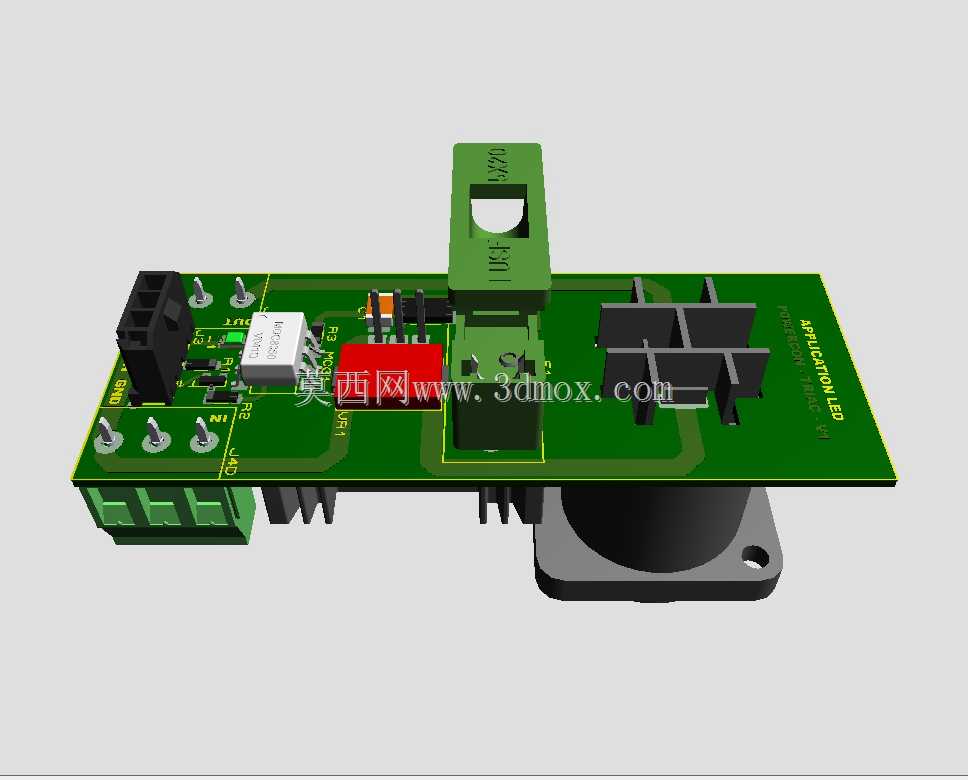

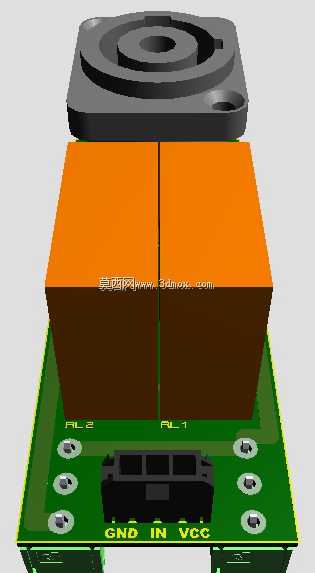

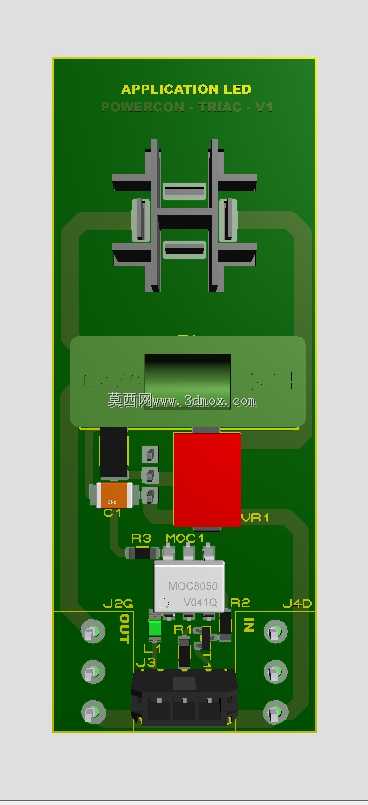

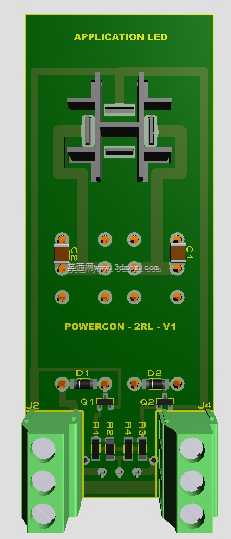

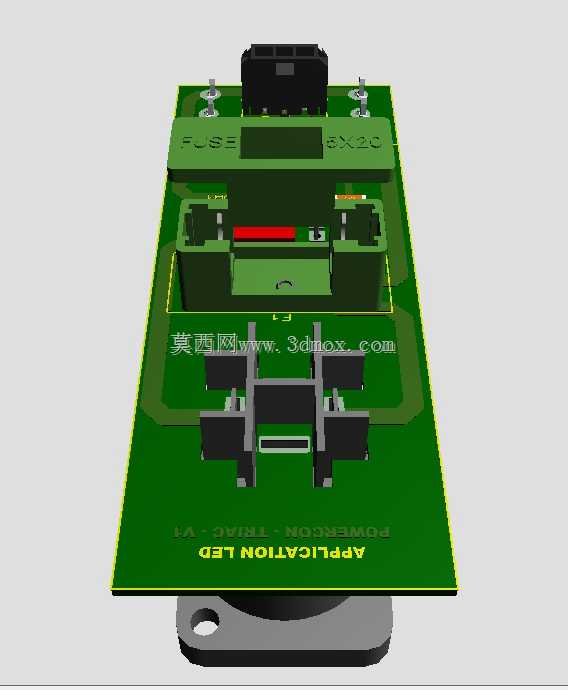

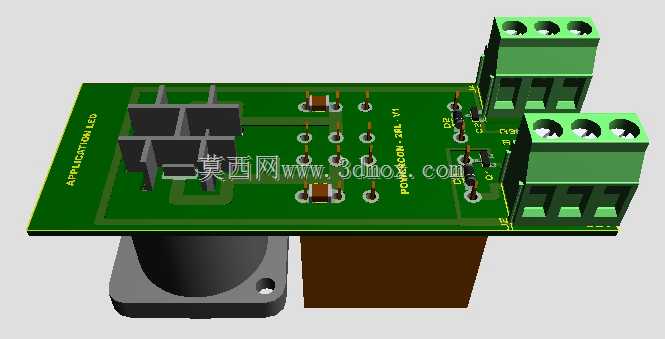

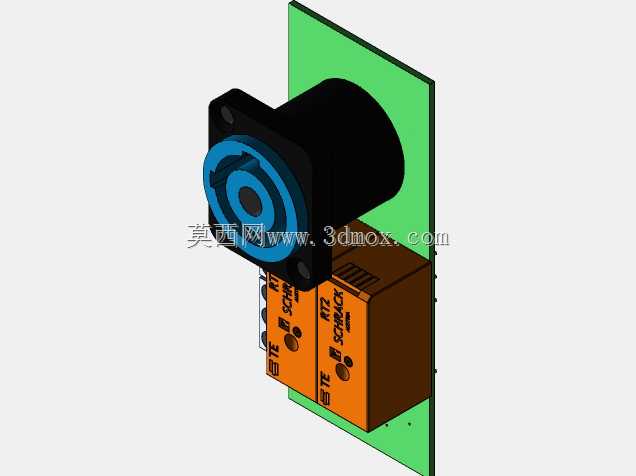

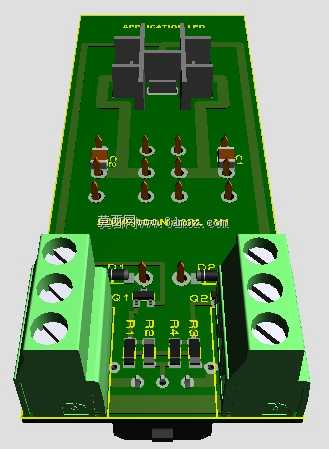

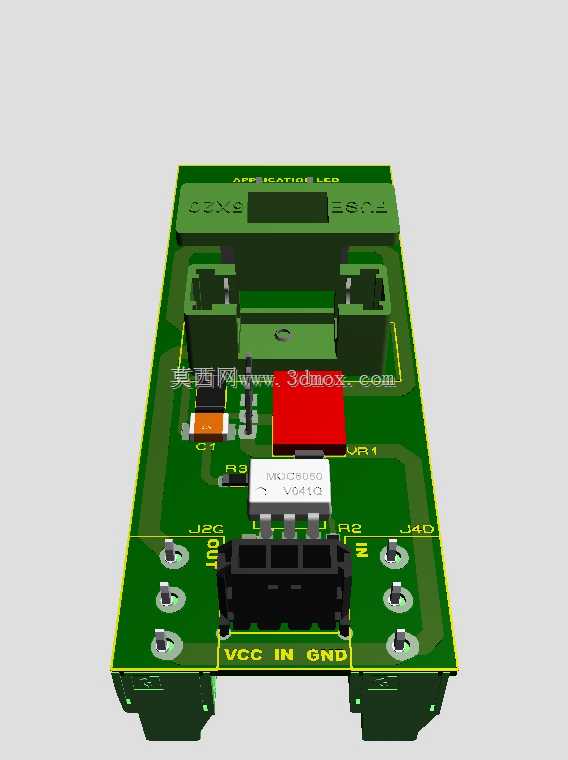

这款驱动控制板主要面向舞台灯光、景观亮化的DMX512信号控制场景，核心作用是接收标准DMX512协议信号，通过板载双继电器与双向可控硅单元，完成对前端挂载灯具、特效设备的通断与功率调节控制，适配19英寸标准机架安装环境，可直接嵌入标准U位的灯光控制机柜内使用。从结构设计来看，PCB板采用绿色阻焊工艺，板上元件布局遵循强弱电分离原则，高压功率回路与低压信号回路分别布置在板体两侧，继电器与可控硅的散热结构直接贴合板边预留的安装位，配套的散热基座通过板上定位孔与板体锁附，避免功率器件长时间工作出现过热问题。板载的接线端子分为信号输入、功率输出、电源接入三个独立区域，每个端子旁都印有清晰的丝印标识，现场接线时可直接对应标识完成接线，无需额外查阅接线图纸，降低现场施工的出错概率。板体前端预留的安装凸耳带有标准安装孔，可直接固定在19英寸机架的前面板位置，整体安装深度控制在常规机架的容纳范围内，不会与机架后部的走线槽、其他设备产生干涉。板上的发光二极管状态指示单元，分别对应电源、信号输入、继电器吸合、可控硅导通四个工作状态，运维人员在机柜正面即可直接观察设备运行状态，无需拆卸面板测量信号。设计过程中针对可控硅的触发干扰问题，在触发回路增加了阻容吸收电路，避免大功率负载通断时产生的尖峰脉冲干扰DMX512信号的传输，同时继电器触点选用带灭弧结构的型号，可适配常见的阻性、感性灯光负载，减少触点拉弧损耗，延长设备使用寿命。板上的接插件全部选用带锁扣的型号，设备运输、长期震动环境下不会出现接插件松脱的问题，适配流动演出、固定安装两类不同的使用场景。
