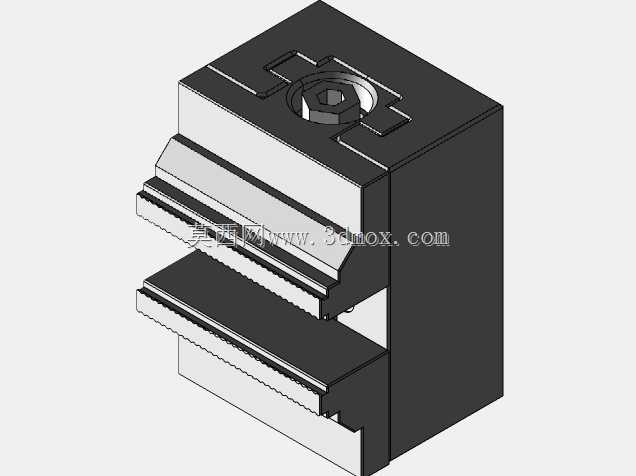

五轴加工中心专用自定心精密夹钳结构

这款夹钳是专为五轴联动加工场景开发的工件装夹部件，日常应用在五轴铣削加工中心、多轴车铣复合设备的工位上，解决多面加工时普通夹具干涉刀具路径、装夹找正耗时久的痛点。在实际加工场景里，五轴设备常需要完成叶轮、小型结构件、异形五金件的多面联动加工，普通平口钳的钳身高度过高、夹持位置固定，会在主轴摆角加工时碰撞刀柄，这款夹钳采用窄型方块式基体设计，整体轮廓方正紧凑，安装时可直接贴合机床工作台T型槽或者零点快换基板，安装边界预留了标准沉头锁紧孔位，不需要额外制作过渡连接板，能直接适配多数五轴设备的工作台安装孔距。从功能特性来看，它的钳口采用阶梯式齿形结构，不同高度的齿面可以适配不同厚度的工件，粗齿面用于毛坯件的大夹紧力装夹，细齿面用于半精加工件的稳定夹持，顶部的内六角锁紧结构采用居中布局，锁紧时施力点在夹钳中心轴线上，能实现工件的自定心找正，减少装夹时的打表找正时间，单次装夹即可完成除夹持底面外其余五个面的加工，不需要二次翻面装夹，避免重复定位带来的精度误差。设计过程中优先考虑了五轴加工的避让需求，钳身侧壁做了直壁式处理，没有外凸的结构件，当主轴摆角到负角度加工工件侧面时，钳身不会和主轴头、刀柄发生干涉，钳口的开合行程控制在合理范围内，既满足常规小型工件的夹持需求，也不会因为行程过大导致钳身整体尺寸冗余。夹钳的夹持面做了等高处理，两个钳口的夹持平面平行度控制在微米级，夹紧时工件不会出现翘起、偏移的问题，适合有色金属、小型钢件的精加工工序，在实际生产中可以配合不同的软爪钳口更换，适配异形工件的仿形夹持需求，不需要额外定制特殊夹具，大幅缩短小批量多品种零件的生产准备周期。基体采用整体式钢结构设计，没有多余的拼接部件，刚性足够承受大进给铣削的切削力，不会在加工过程中出现钳身振颤、工件移位的问题，顶部的锁紧螺丝采用标准内六角规格，操作人员用常规内六角扳手即可完成锁紧操作，不需要配备专用的锁紧工具，日常维护时只需要定期清理钳口齿缝里的切屑，在滑动接触面加注少量润滑脂即可长期稳定使用。
