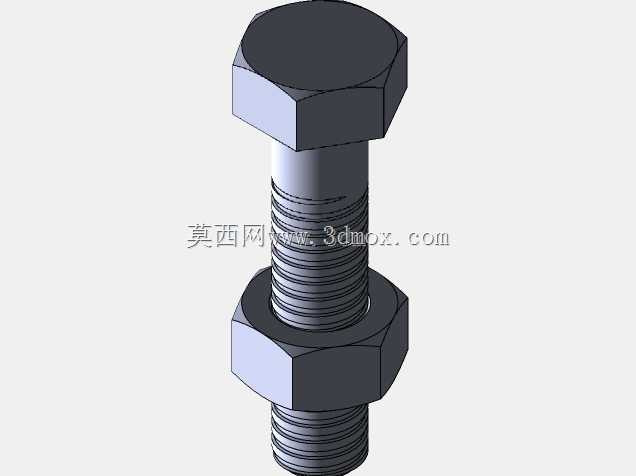

外六角螺栓配套六角螺母紧固组件

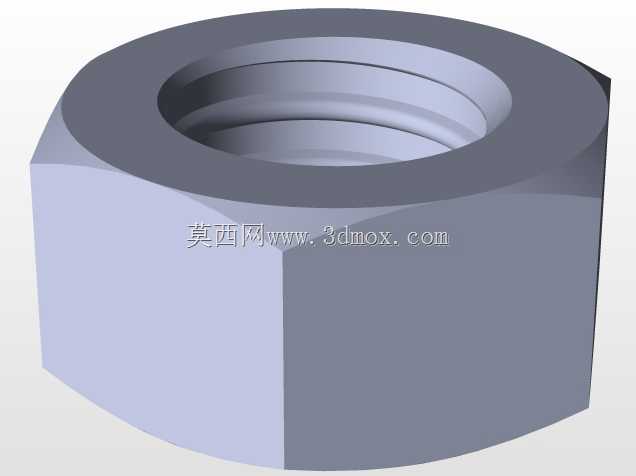

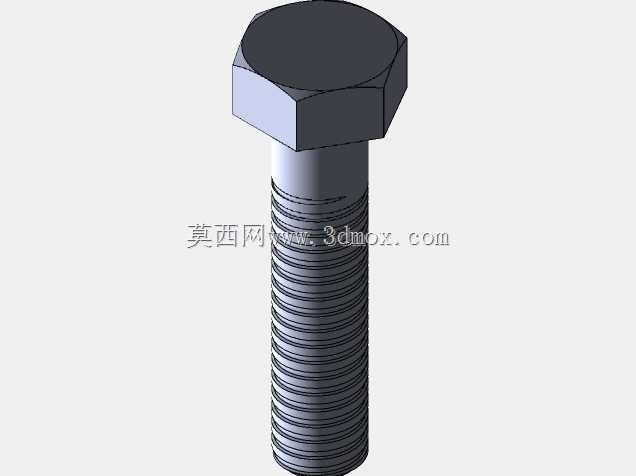

这套六角头螺栓与六角螺母的配合组件，是机械结构连接场景里最基础也最通用的紧固方案，小到民用家电的壳体拼接、普通工装夹具的模块固定，大到输送线机架拼装、通用机床的外防护安装、低压配电柜的柜体连接，都能见到这类紧固件的应用。设计时优先遵循普通粗牙螺纹的通用配合公差，螺栓杆部的螺纹收尾长度控制在常规标准范围内，避免螺纹加工到螺栓头部圆角位置导致的应力集中，六角头的对边尺寸、对角尺寸都匹配常规开口扳手、套筒扳手的通用规格，现场装配时不需要定制特殊工装，普通维修班组的常备工具就能完成拧紧作业。螺母采用等厚六角结构，内螺纹和螺栓外螺纹的配合间隙控制在中等精度等级，既不会因为间隙过小出现螺纹咬死的情况，也不会因为间隙过大导致连接副出现横向窜动，承受交变载荷时能均匀分散螺纹牙的受力，减少前几牙螺纹过载滑牙的概率。从安装边界来看，螺栓伸出螺母的长度控制在2到3个螺距的范围，既满足螺纹连接的防松要求，也不会因为伸出过长干涉周边其他零部件的运动轨迹，六角头和被连接件接触的端面做了小尺寸的倒角处理，能避免装配时端面锐边刮伤被连接件的表面涂层，也能引导螺栓顺利穿入预制的安装孔。实际选型时，这类组件适合用于没有强腐蚀、极端高低温的常规工业环境，被连接件的安装孔直径比螺栓杆部大0.5到1毫米即可，不需要高精度的铰孔加工，能降低现场安装的孔位加工精度要求，对于需要经常拆装的设备维护场景，这类标准紧固件的互换性极强，出现零件损坏时不需要测绘定制，直接替换同规格的标准件就能快速恢复设备的连接强度。建模过程中还原了螺纹的真实牙型轮廓，不是简化的装饰性贴图螺纹，在做装配干涉检查、连接强度仿真分析时，能直接调用模型的几何参数计算螺纹啮合长度、接触应力，不需要二次修改模型结构，螺栓头部和螺母的六角棱边都做了微小的倒钝处理，还原实际冷镦加工零件的真实棱角状态，不会出现三维建模里常见的绝对锐边，和实际采购的标准件外观形态高度一致，用于装配体的可视化展示时也更贴近真实设备的装配效果。
