精密压铸成型工装模具结构设计

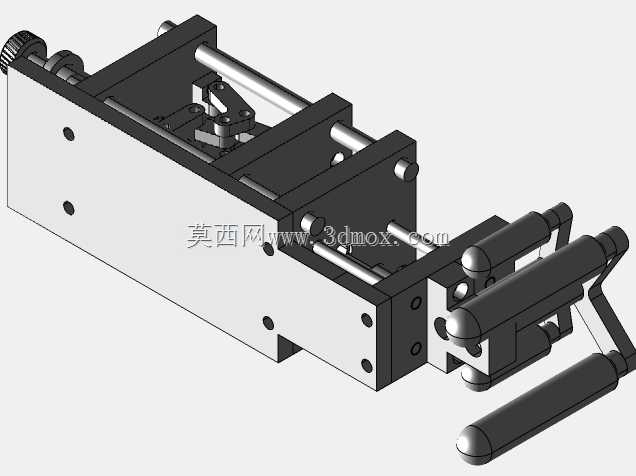

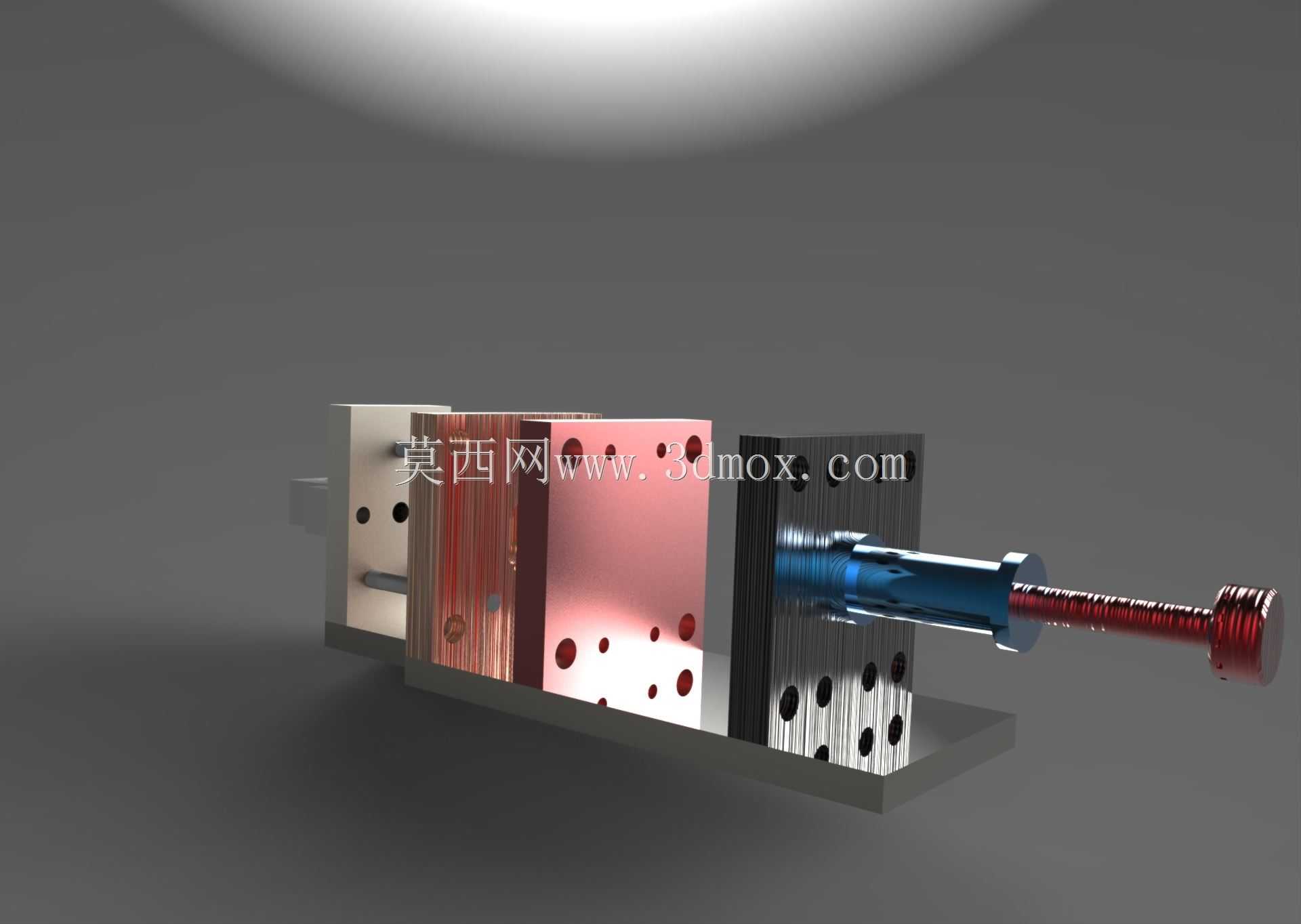

这套压铸工装结构主要面向有色金属压铸件的批量成型生产场景，适配小型精密压铸件的型腔注射、保压冷却、开模顶出全工序作业需求，在3C配件、小型汽车零部件、五金结构件的压铸生产环节中，这类工装是决定铸件成型精度、生产节拍稳定性的核心载体。从结构功能来看，整套工装采用分体式模架布局，定模侧设置浇注流道与型腔成型区域，动模侧集成顶出机构与冷却回路接口，侧方配置的螺旋锁紧组件可在合模保压阶段提供足够锁模力，避免高压金属液充型过程中出现飞边、涨模缺陷，导向柱与导套的配合间隙控制在0.02mm以内，保证反复开合模过程中型腔的对位精度不会出现偏移。设计阶段优先考虑了生产过程中的拆装维护便利性，各模板之间采用定位销+内六角螺栓的连接方式，易损的镶件模块设计为快换结构，无需拆解整套模架即可完成磨损镶件的更换，有效缩短产线停机维护时间。模架的安装边界适配常规160吨级卧式压铸机的工作台装夹尺寸，模板厚度、哥林柱避让空间、顶出孔位都对应通用压铸机的安装接口做了匹配设计，无需额外制作过渡连接板即可直接上机装夹调试。成型区域的排气槽设置在型腔末端的分型面上，槽深控制在0.08mm，既能保证充型过程中型腔内的空气顺利排出，避免铸件出现气孔缺陷，又不会让金属液溢出形成飞边。冷却回路采用直通式水路布局，在定模、动模的成型区域附近均匀布置，水路距离型腔表面的距离保持在15-20mm区间，保证冷却效率均匀，避免铸件因冷却速率不一致出现变形、缩孔问题。侧方的锁紧螺杆采用梯形螺纹设计，具备自锁特性，合模到位后无需额外的锁止销即可保持锁模状态，开模时只需转动手轮即可带动动模侧沿导向柱平稳后退，配合顶出机构将成型后的铸件从型腔中脱出，整套结构的运动行程经过校核，开模距离足够取出铸件且不会出现运动干涉。
