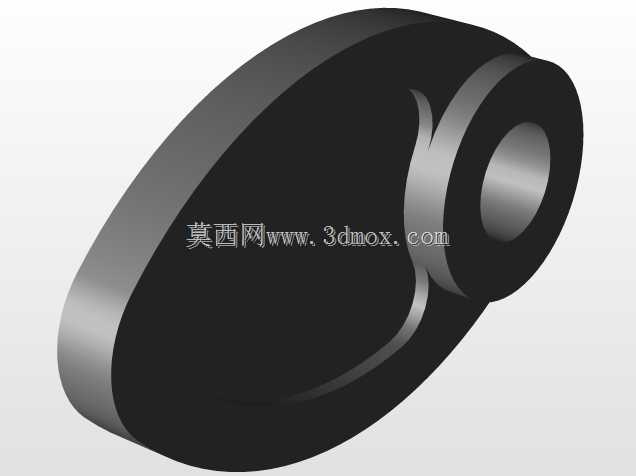

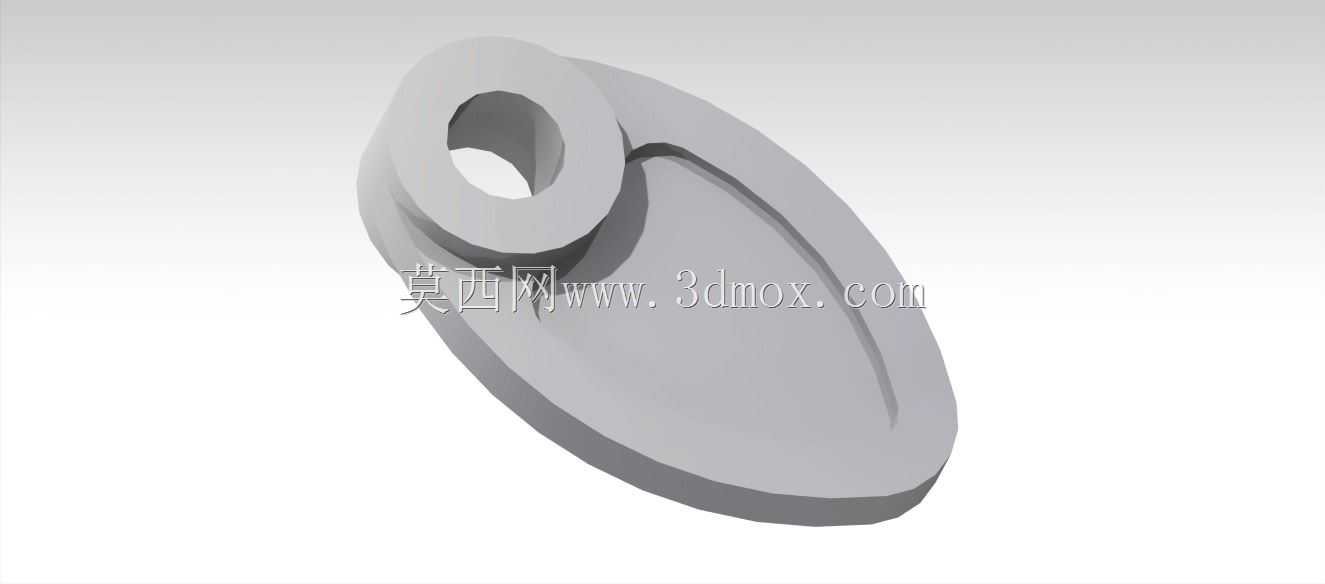

这类盘形偏心凸轮是自动化传动链路里实现从动件规律往复动作的核心执行构件,常被应用在轻工包装设备、纺织机械、小型自动化送料机构的间歇传动工位,替代复杂的多连杆组来实现预设的运动轨迹输出,能在紧凑的安装空间内完成直线往复、摆动等固定规律的动作传递,大幅简化传动链路的零件数量。从结构设计逻辑来看,该构件采用一体化盘式结构,中心设置带同轴通孔的轮毂段,用于和传动轴配合完成周向固定与扭矩传递,轮毂与盘身采用平滑圆弧过渡,避免应力集中在长期交变载荷下出现的疲劳开裂问题。盘身的轮廓曲线是整个零件的设计核心,轮廓各段的曲率半径严格匹配从动件的运动行程、速度与加速度要求,在推程段保证从动件平稳抬升无刚性冲击,回程段控制回落速度避免从动件与轮廓面脱离出现跳顿,轮廓表面预留了足够的加工余量,可根据实际装配后的运动误差做微量修磨调整。安装边界上,轮毂的内孔直径与常用的标准传动轴径适配,轴向定位可通过轴肩与轴端挡圈配合实现,盘身的最大外轮廓尺寸控制在合理范围内,安装时需保证凸轮端面与传动轴的垂直度误差在允许公差内,避免运转过程中从动件出现轴向窜动影响运动精度。实际工况使用中,这类凸轮的轮廓面会与从动件的滚轮或平底接触传递动力,因此轮廓面的粗糙度、硬度都有对应要求,长期运行时需保证接触位置的润滑充分,减少磨损带来的轮廓精度下降,一旦轮廓磨损超差会直接导致从动件动作行程偏移,影响整套设备的工位动作同步性。不同于圆柱凸轮、移动凸轮的结构形式,盘形凸轮的加工难度更低,调试时的轮廓修调更便捷,适合中低速、固定行程的间歇传动场景,在小型自动化专机的送料、裁切、压合工位都有广泛应用,设计时通常会先根据从动件的运动需求反算轮廓曲线,再结合传动轴的安装尺寸、周边构件的避让空间调整盘身厚度与轮毂尺寸,保证零件在满足强度要求的前提下尽可能轻量化,减少运转时的转动惯量,降低驱动端的负载波动。
- 上一篇:L型带筋支撑定位角座结构设计
- 下一篇:固定刀架组件用阀瓣盒总成结构
- 全部评论(0)
- 模板大小: 655.98 KB
- 售价:5金币
- 下载次数: 30
- 系统要求: STEP / IGES,CATIA,Rendering
- 软件分类: 通用机械零部件
