固定刀架组件用阀瓣盒总成结构

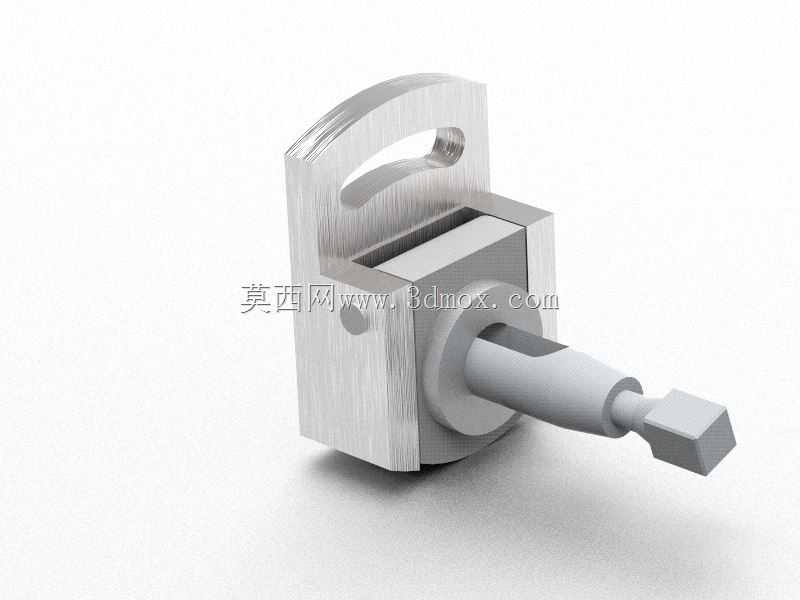

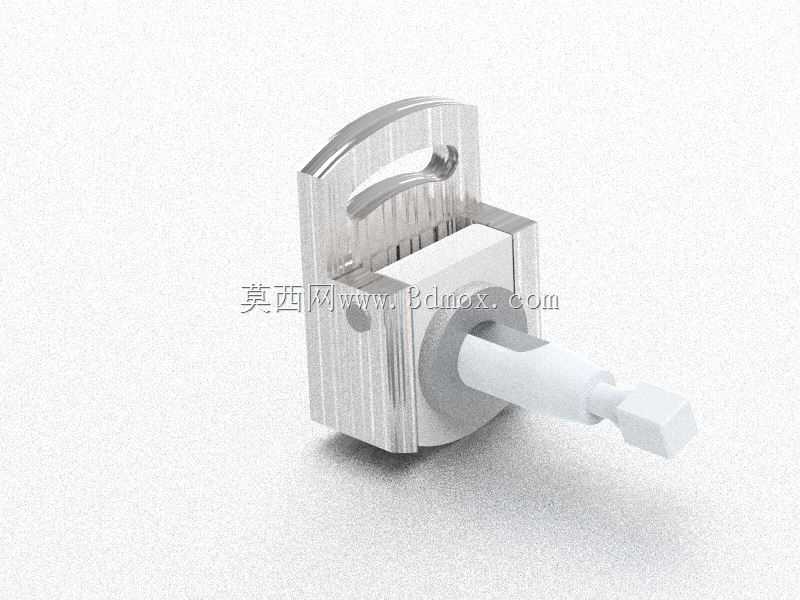

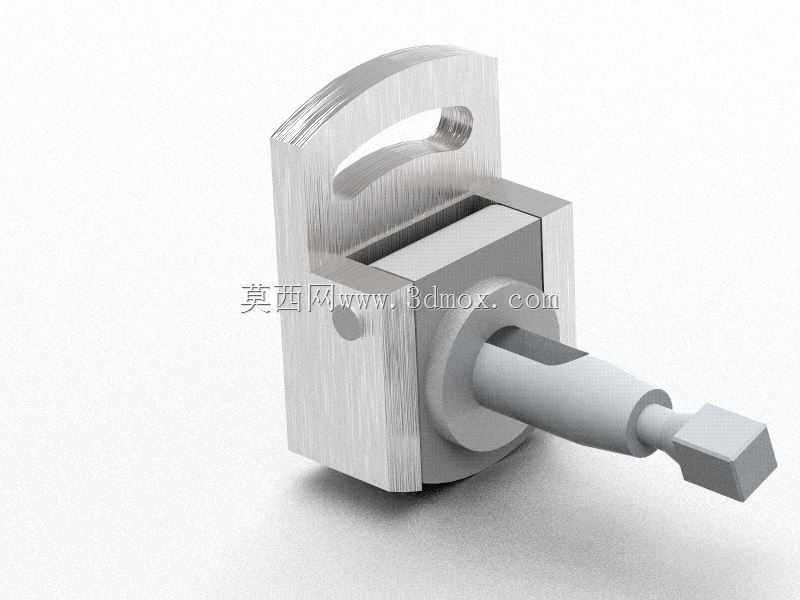

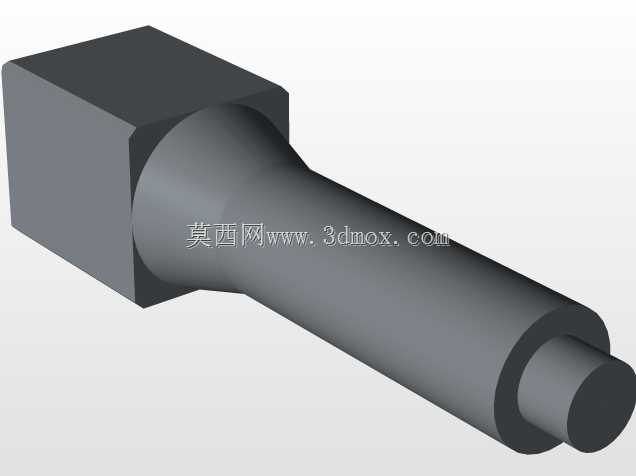

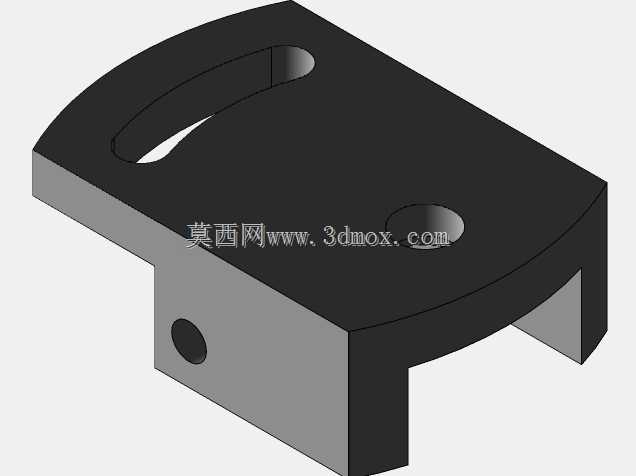

该构件主要配套安装在机床固定刀架组件的对应工位，作为刀架工位定位锁紧环节的核心承载部件，承担工位切换过程中阀瓣组件的位置约束、传动衔接功能，在数控车床、转塔刀架等需要多工位自动切换的加工设备中应用广泛，能够保障刀架转位后工位定位的一致性，避免加工过程中刀位偏移引发的尺寸超差问题。从结构设计来看，整体采用一体化安装基座加伸出式传动衔接轴的布局，基座背部设置带弧形让位槽的挂装结构，可直接卡入刀架对应安装基准面的定位凸台，无需额外加工复杂的安装沉孔，适配现有主流转塔刀架的安装接口尺寸，安装基座的主体腔体为方形通腔，内部预留阀瓣组件的滑动行程空间，腔体侧壁设置定位销孔，可穿入圆柱销实现阀瓣滑动行程的硬限位，避免阀瓣超程脱出。伸出的传动衔接轴采用阶梯轴结构，靠近基座的轴段直径更大，与基座腔体的同轴度公差控制在0.02mm以内，保障传动过程中无径向窜动，轴端设置方形传动头，可直接与刀架转位的驱动拨叉配合，将驱动端的旋转动作转化为阀瓣的直线锁紧动作，传动环节无多余中间构件，传动效率更高，长期运行下的磨损量更小。设计过程中优先考虑了安装边界的适配性，整体基座的外轮廓尺寸控制在较小范围内，不会占用刀架相邻工位的安装空间，相邻工位安装刀具时不会产生干涉，基座底部的安装面平面度要求较高，安装后与刀架基准面的贴合间隙不超过0.01mm，避免锁紧受力时出现基座倾斜。构件的所有棱边均做了0.5mm的倒角处理，既可以消除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能够减少应力集中，提升构件在频繁锁紧冲击下的结构强度，腔体内部的滑动接触面粗糙度要求达到Ra1.6，保障阀瓣在腔体内滑动顺畅，无卡滞现象。在实际使用场景中，该构件随刀架一同完成转位动作，当刀架转动到目标工位后，驱动拨叉带动传动衔接轴转动，推动腔体内的阀瓣伸出，卡入刀架定位盘的对应卡槽内，完成工位的刚性锁紧，保障切削加工过程中刀架的整体刚性，抵消刀具切削时产生的径向切削力，避免刀架出现振刀现象，当需要切换工位时，驱动拨叉反向转动，带动阀瓣收回至腔体内，解除定位锁紧，刀架即可转动至下一工位。整个结构没有冗余的设计，所有特征均服务于安装定位、传动锁紧的核心功能，零件加工工艺性好，基座部分可采用铣削一次装夹完成大部分特征加工，传动衔接轴可与基座采用分体加工后过盈装配，也可根据受力需求采用一体化加工，适配不同载荷等级的刀架使用需求。
