带翼形锁紧件的管式夹持固定卡扣结构

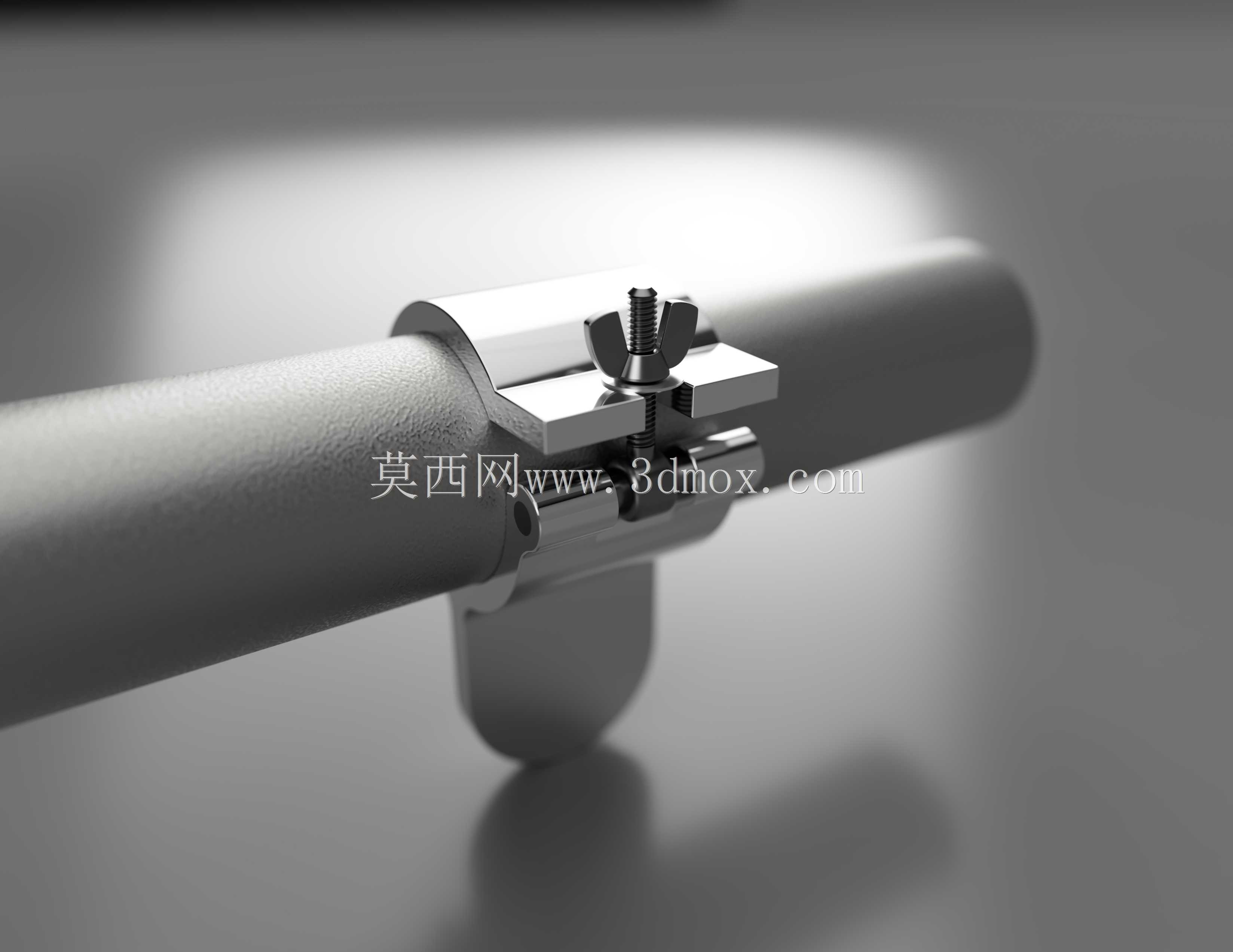

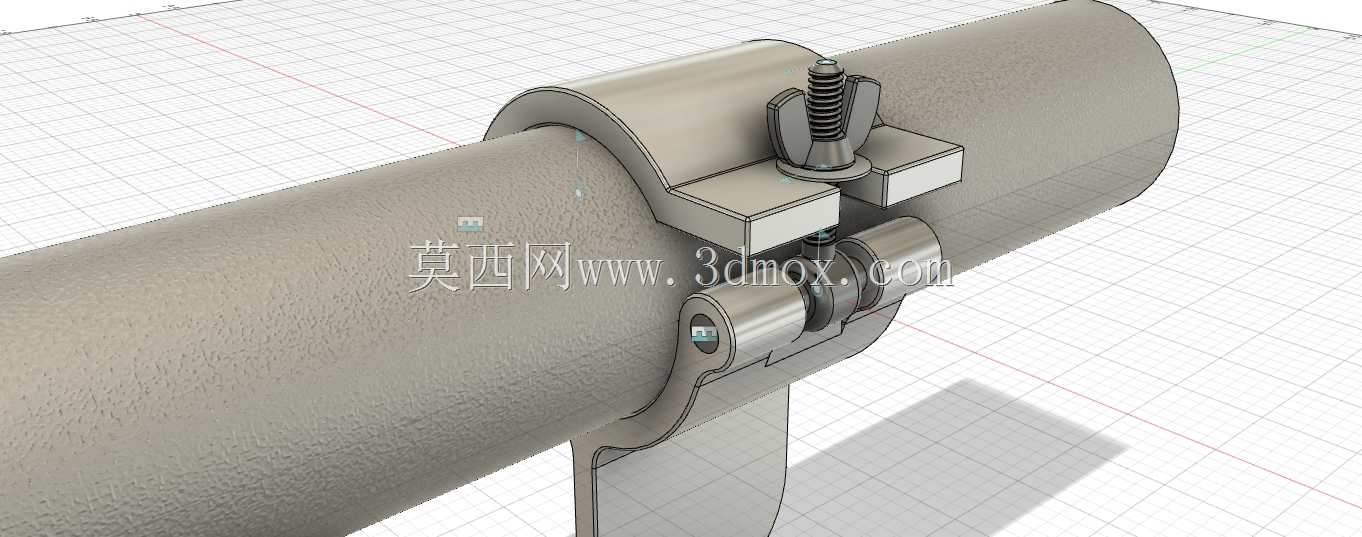

这类带翼形锁紧结构的管夹，在流体输送管路布设、小型设备管线排布、户外支架杆件连接场景中十分常用，区别于传统需要借助扳手拧紧的螺栓式管卡，翼形螺母的设计让现场安装无需额外工具，徒手即可完成锁紧与松脱操作，在检修空间受限、需要频繁拆装调整管路位置的工况下，能大幅降低作业耗时。从结构设计逻辑来看，整个夹持部件采用上下对合的弧形抱合面，弧面曲率与适配圆管的外径完全匹配，抱合时能形成足够的接触面积，避免局部应力集中划伤管材表面，同时也能提升锁紧后的静摩擦力，防止管材受轴向力或径向振动时出现滑移偏移。锁紧组件采用蝶形螺栓配合压块的结构，螺栓穿过上下夹体的预留通孔，翼形螺母旋紧时，压力会通过平整的压块均匀传递到夹体两侧，不会出现单侧受力导致的夹体偏斜、抱合间隙不均的问题，夹体下方延伸的固定支脚带有安装孔，可通过螺栓将整个管扣固定在墙面、设备机架或者支架型材上，安装边界需要注意预留出翼形螺母的操作空间，螺母旋转半径范围内不能有其他构件遮挡，否则会影响徒手操作的便利性。尺寸适配方面，这类管扣的弧形抱合腔直径对应常规规格的圆管，夹体整体宽度控制在较窄的范围，在并排布设多根管路时，可以缩小管路之间的排布间距，提升空间利用率，夹体边缘做了小圆角过渡处理，没有尖锐的冲切毛刺，安装时不会划伤操作人员手部，也不会磨损管材外层的防护涂层。在实际选型应用中，这类管扣可适配金属管材、硬质塑料管材的固定，当应用在有振动的设备管路上时，还可以在弧形抱合面内侧粘贴橡胶减震垫，进一步提升夹持稳定性，避免长期振动导致螺母松脱，整个结构没有冗余的复杂构件，加工成型难度低，冲压成型的夹体配合标准件即可完成组装，生产成本可控，同时锁紧后的夹持力足以满足常规静态管路的固定需求，在低压流体管路、电气穿线管、设备操作杆固定等场景都能稳定发挥作用。设计建模时需要重点把控弧形抱合面的同轴度，以及螺栓通孔的位置精度，若通孔位置偏移，会导致上下夹体合模后出现错边，直接影响与管材的贴合效果，翼形螺母的尺寸需要匹配螺栓规格，保证徒手旋拧时的受力手感，既不能过松导致锁紧力不足，也不能过紧造成旋拧费力。
