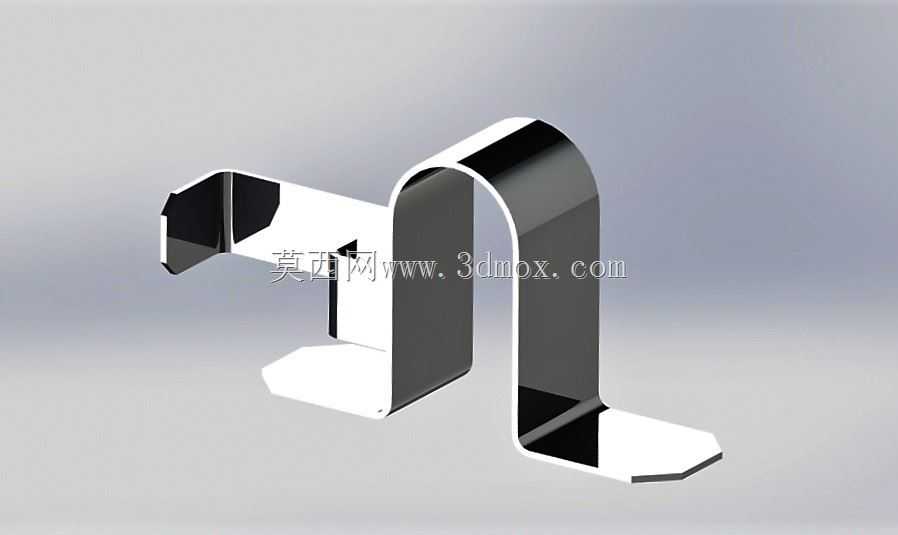

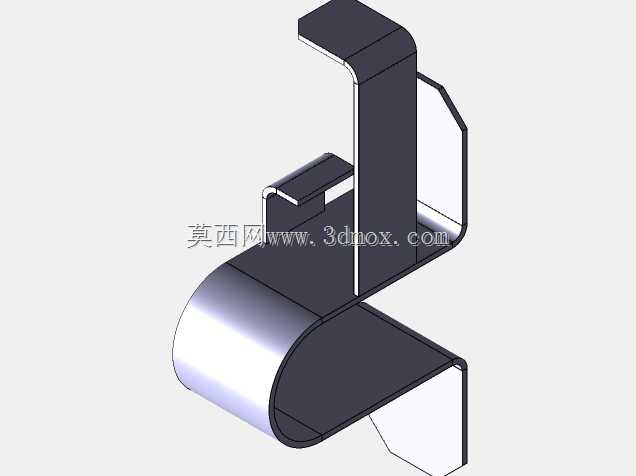

钣金弯折成型U型金属固定支撑件

项目分类:3D模型 发布时间:2021-09-07 ID:264633
  • 钣金弯折成型U型金属固定支撑件
  • 钣金弯折成型U型金属固定支撑件
  • 钣金弯折成型U型金属固定支撑件

这类钣金弯折成型的支撑固定件,多应用在柜体内部走线承托、小型设备外置附件挂载、轻型工装台面侧边辅件固定等场景,日常在低压配电柜内部理线、小型检测台旁侧挂装手持工具、实验室台面侧边固定试剂架支脚时,都能见到同结构构件的实际应用。从结构设计逻辑来看,整体采用单块金属板材一体弯折成型,没有额外的焊接拼接点位,全程依靠数控折弯设备完成多道弯折工序,加工过程中不需要额外的拼接工装,成型后构件的整体一致性更好,批量生产时的尺寸公差更容易控制,不会出现焊接变形带来的安装面错位问题。构件的两个水平延伸段为安装贴合面,每个端面都做了切角处理,既可以避免安装时尖锐边角划伤操作人员,也能在安装空间局促的场景下,减少边角与相邻构件的干涉,适配更多狭小安装位的使用需求。中间的U型弯折段为主要的承载受力区,弯折处采用了大圆弧过渡设计,避免直角弯折带来的应力集中问题,在承受垂直方向的挂载载荷时,应力会沿着圆弧面均匀分散到两侧的竖直壁面,不会在弯折根部出现应力断裂的隐患。实际选型使用时,两个水平安装面的平面度是核心校验指标,安装面的平面度公差控制在0.1mm以内时,配合自攻螺丝或者机米螺丝固定后,构件不会出现翘曲歪斜,挂载物件后也不会出现长期受力松动的问题。安装边界方面,这类构件的竖直段高度决定了可容纳的挂载空间,当需要在构件与安装基面之间预留走线间隙时,竖直段的高度就是预留间隙的核心尺寸,设计时会根据实际需要穿过的线缆直径、挂载件的连接座厚度调整弯折高度,不需要额外加装垫高衬套。构件的表面做了钝化处理,在常规室内干燥环境下使用不会出现锈蚀问题,若应用在潮湿或者有轻度腐蚀的场景,也可以在成型后额外做喷塑或者镀锌处理,提升表面耐蚀性能。从受力特性来看,这类一体弯折的支架相比拼接式支架,抗侧向晃动的能力更强,当挂载物件存在小幅振动工况时,一体结构不会出现拼接缝隙处的疲劳磨损,长期使用的结构稳定性更优。设计建模过程中,需要重点核算板材厚度与弯折半径的匹配关系,不同材质的金属板材对应最小弯折半径有明确的工艺要求,若弯折半径过小会导致弯折处外侧板材出现裂纹,半径过大则会导致成型后构件的回弹量超标,无法保证安装尺寸的精度。同时两个水平安装面的安装孔位需要与被固定件、安装基面的孔位完全对齐,建模时需要同步考虑装配公差,预留合适的孔位间隙,避免现场安装时出现孔位错位无法装配的问题。
