立式承压浓缩反应罐体结构设计

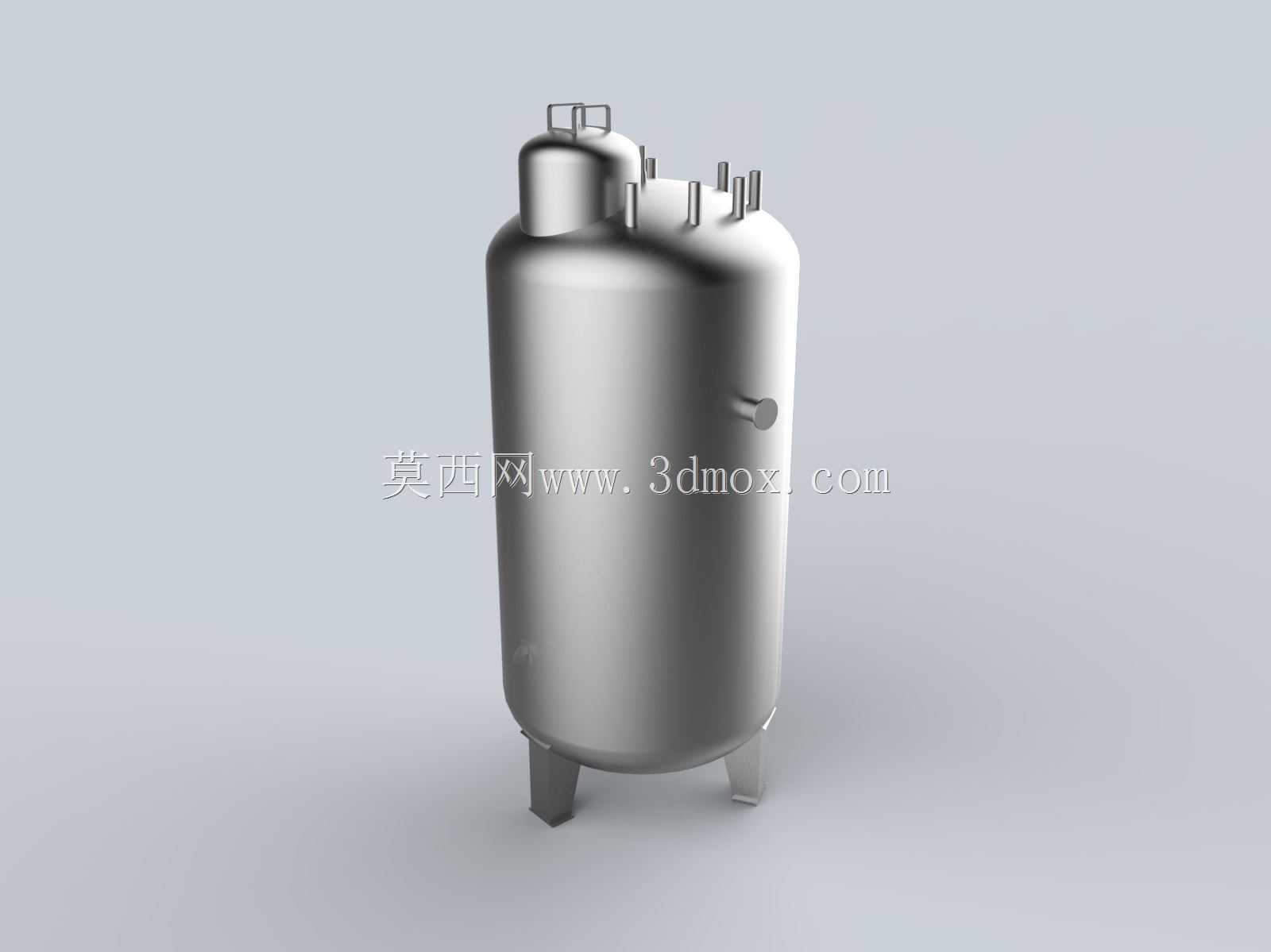

该立式承压罐体主要应用于精细化工、食品发酵、生物制药领域的物料浓缩工序，可在常压或微正压工况下完成溶剂蒸发、料液提浓的作业需求，适配水提、醇提等多种工艺路线，也可作为中间缓存罐配套在连续化生产的蒸发工段前端。罐体采用标准椭圆形封头与圆柱形筒身的焊接结构，下封头配套三支均匀分布的支腿式支撑结构，支腿与下封头采用焊接连接并增设加强筋板，可满注料液时的承重需求，安装时需保证支腿底面处于同一水平标高，配套地脚螺栓预留孔可完成与土建基础的固定，避免运行过程中因物料搅动产生的振动偏移。筒身上部设置多组工艺接口，分别对应进料、排气、测温测压、二次蒸汽引出、安全阀安装等功能，接口采用标准法兰连接形式，法兰密封面选用突面结构，适配常用的非金属软垫片或金属缠绕垫片，可满足不同压力等级的密封需求。顶部设置的快开式人孔结构，方便运维人员进入罐体内部完成清洁、检修与焊缝检查作业，人孔旁配套的吊耳结构可用于起吊安装时的罐体对位，也可作为日常运维时的安全挂点。筒身侧部设置的侧向接口可用于出料、取样或者配套液位检测元件，接口位置距离下封头切线的高度经过核算，可保证低液位时仍能完成物料输送，避免罐底积料无法排出。设计过程中筒身壁厚根据设计压力、物料腐蚀裕量、焊接系数完成校核，内壁做镜面抛光处理以减少物料挂壁，外壁可根据工况需求增设保温层支撑结构，方便后续岩棉或者聚氨酯保温层的安装固定。支腿的高度预留了底部出料阀门的安装操作空间，无需额外抬高罐体即可完成底阀的安装与操作，整体结构的重心经过校核，满液状态下的抗倾覆系数满足工程安装规范要求，可直接放置于硬化地面或者配套钢结构操作平台上使用。顶部的接口排布遵循工艺管线走向优化原则，将同类型接口集中排布，减少现场管线的弯折长度，降低管路阻力损失，同时预留了备用接口方便后续工艺改造时增设仪表或者附加管路。
