立式不锈钢电加热搅拌反应容器结构

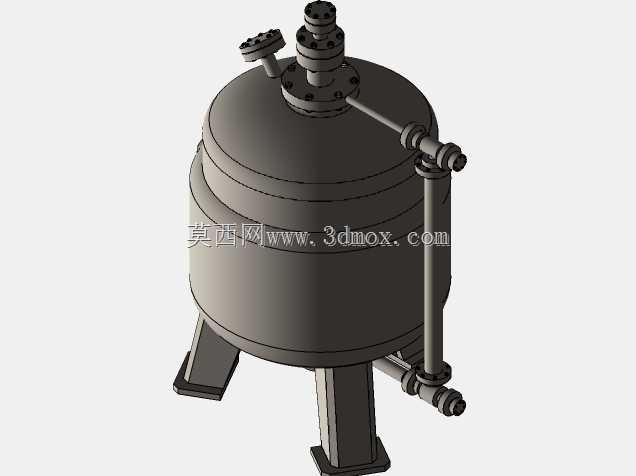

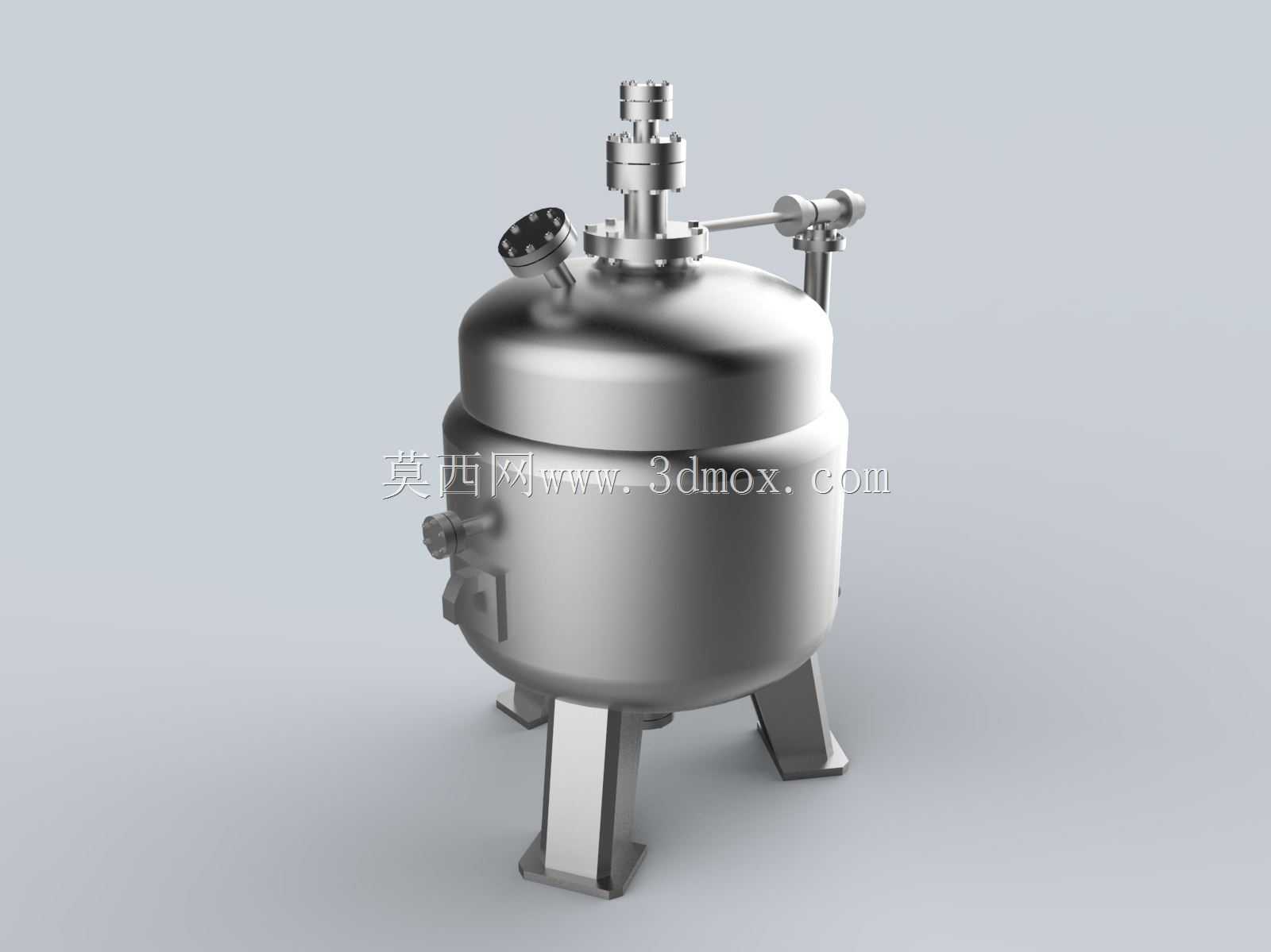

这款立式搅拌反应容器的三维结构，在精细化工、医药中间体合成、食品添加剂制备等场景中应用广泛，这类带搅拌的承压罐体，是批次式液相反应、混合调配工序的核心承载设备，日常生产中可完成常压或带压工况下的物料混合、反应、恒温熟化等作业，罐体上的接口分别对应进料、出料、测温测压、安全泄放、搅拌驱动的安装需求，支腿结构适配车间地坪的承重安装要求，无需额外搭建大型钢架即可完成落地固定。从结构设计逻辑来看，罐体采用上下椭圆封头搭配圆柱形筒身的构型，这类结构在承压工况下应力分布更均匀，能避免直角结构带来的应力集中问题，筒身外侧预留的夹套空间可通导热油或冷却水，实现罐内物料的升温、降温或恒温控制，顶部的搅拌驱动座采用凸缘加强结构，可适配不同功率的减速电机安装，搅拌轴伸入罐体的位置设置了机械密封安装位，满足带压工况下的轴封密封要求，避免罐内物料泄漏或外界杂质进入反应体系。罐体侧面设置的人孔结构，方便生产间隙进入罐内完成清洁、检修与搅拌桨更换作业，顶部的多个工艺管口分别对应不同物料的进料管路、惰性气体保护管路、安全阀与爆破片的安装接口，出料口设置在罐体下封头的最低位置，可保证反应完成后物料能够完全排空，减少罐内残液留存。三支支腿沿罐底圆周均匀分布，支腿与下封头的连接位置做了加强筋补强，可承受满罐状态下的物料总重量，同时支腿底部预留的地脚螺栓孔，可与车间预埋的地脚螺栓配合固定，避免搅拌运行过程中罐体出现晃动偏移。设计过程中需要重点校核筒身壁厚在设计压力下的承压能力，同时要核算搅拌轴的径向跳动范围，避免搅拌桨运转过程中刮蹭罐体内壁，管口的方位排布需要结合车间实际管路走向调整，保证外接管路安装时不会出现干涉，人孔的开启方向要预留足够的操作空间，方便操作人员开合与进出，测温口的插入深度要达到罐内物料的有效液位以下，保证温度检测数据能够准确反映物料实际反应温度，避免测温不准带来的工艺参数偏差。这类罐体的安装边界需要结合车间层高、吊装空间综合考量，顶部搅拌电机的吊装高度要预留足够的检修空间，罐身周围要预留阀门操作、仪表校准的作业面，出料口距离地面的高度要适配下游物料输送设备的进料高度，减少管路弯折带来的输送阻力。
