博世EV14燃油喷油器精细三维建模作品

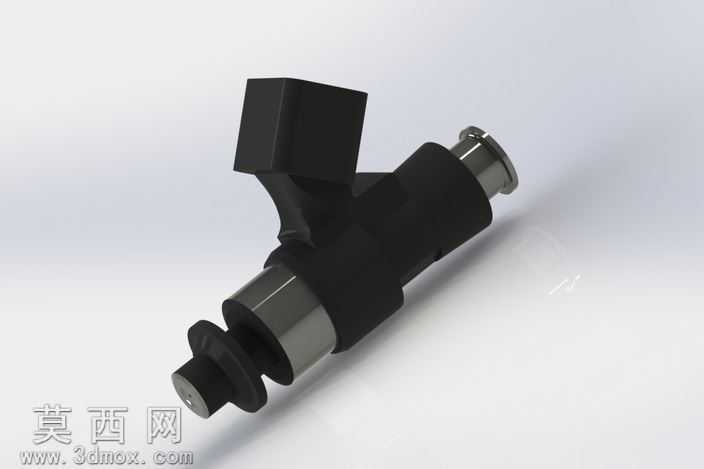

本作品为博世EV14燃油喷油器的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款喷油器的全部结构细节。建模阶段采用自底向上的装配设计思路，首先拆分喷油器的各个组成单元：顶部的电气接插基座、中部的主体握持与安装结构、下部的多层密封阶轴结构、末端的喷油嘴端头，每一个独立零件都通过草图绘制、特征拉伸、旋转切除、倒角倒圆等基础建模操作完成，针对接插部位的卡扣凸起、主体表面的防滑纹理、轴段处的密封槽位这类细小结构，都做了精细化的特征还原，没有做简化省略处理，保证模型结构和实物完全一致。材质与渲染环节，针对不同部件的物理属性做了对应的材质分配：金属轴段部分采用高反光的镀铬金属材质，调整了金属粗糙度与反射参数，还原金属机加工后的亮面质感；塑料壳体部分采用哑光黑色工程塑料材质，添加了细微的颗粒质感模拟注塑件的表面效果；密封胶圈部位采用深黑色橡胶材质，调整了漫反射与低反光参数，还原橡胶件的哑光柔感。渲染阶段采用影棚级三点布光，主光源提供主要照明勾勒主体轮廓，补光源消除暗部死黑，轮廓光打亮部件边缘提升立体感，最终渲染图清晰展现了喷油器的整体形态与各部件的材质差异。结构设计上完整复现了EV14喷油器的典型构造：上部的电气连接端用于接收行车电脑的喷油脉冲信号，中部的主体结构用于安装固定在发动机进气歧管或燃油轨上，下部的多级轴段用于安装密封胶圈实现燃油腔的密封，末端的喷油嘴用于实现燃油的雾化喷射，所有结构的尺寸比例都参考实物参数校准，可用于汽车燃油系统结构教学、喷油器工作原理演示、发动机周边装配模拟等场景。整个建模过程注重细节精度，没有出现结构错位、特征缺失的问题，各零件之间的装配间隙也按照实物的配合公差做了对应设置，保证模型的装配合理性与结构准确性。
